使用PCIe-5111多功能数采模块进行汽车转向机构测试

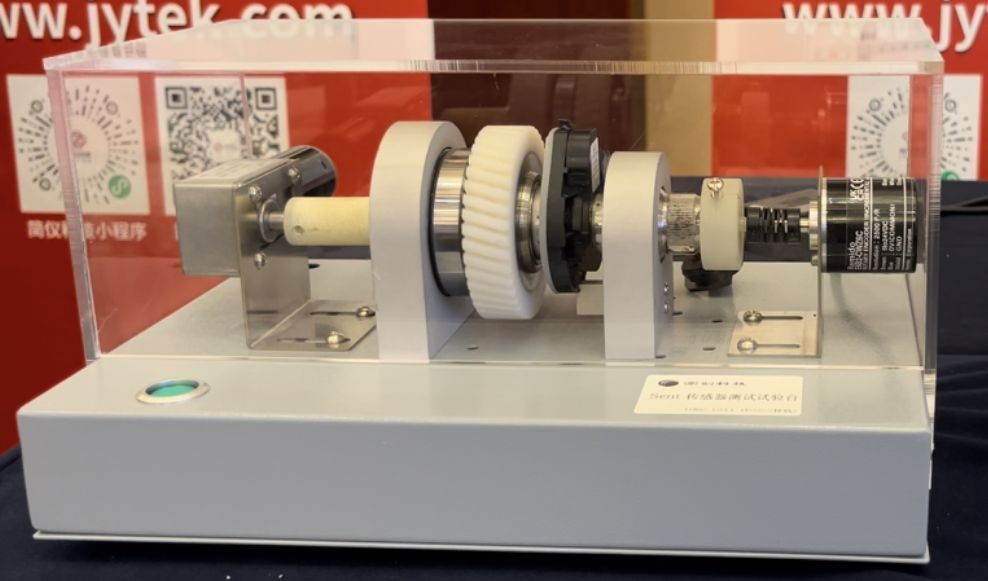

在汽车行业，汽车转向机构的性能直接关系到车辆的安全性与驾驶体验。为了确保汽车转向机构在极端驾驶条件下仍能保持稳定的性能和精准的操控响应，客户决定对其转向系统进行全面升级并实施严格的测试验证。测试的核心目标是测量方向盘在不同转角下所能承受的最大扭力，以验证其在极端工况下的耐用性和响应速度。

在汽车转向机构测试中面临的关键挑战：

1、测量精度要求高：在测量转向系统的输入扭矩和输出角度时，需要采集模块具有高灵敏度和优异的线性特性，以确保数据在不同工况下的准确性，精确捕捉到细微的变化。

2、动态响应能力要求高：转向系统的动态性能测试涉及车辆在行驶中的快速响应与稳定控制，因此扭矩和编码器的同步测量至关重要。这对测试系统的动态响应能力提出了较高要求。

3、成本与效率的平衡：在研发阶段，如何在保证测试质量的前提下，降低成本、提高测试效率，是客户面临的一大挑战。高精度的测试设备通常价格昂贵，且测试流程复杂，需要在经济性和效率之间取得平衡。

解决方案：

海洋仪器推荐您PCIe-5111多功能数采模块，基于FirmDrive®驱动，工程师们能够快速实现AI（转向扭矩）和CI（转向角度）的同步测量功能，此外PCIe-5111 提供32路动态10 MHz数字DIO功能，利用动态DIO的特性可以快速对转向机SENT（角度传感器）信号的采集以及解码，并且做到了与AI,CI的功能同步，实现了对角度编码器的标定工作，提高了转向机测试的准确性和效率。

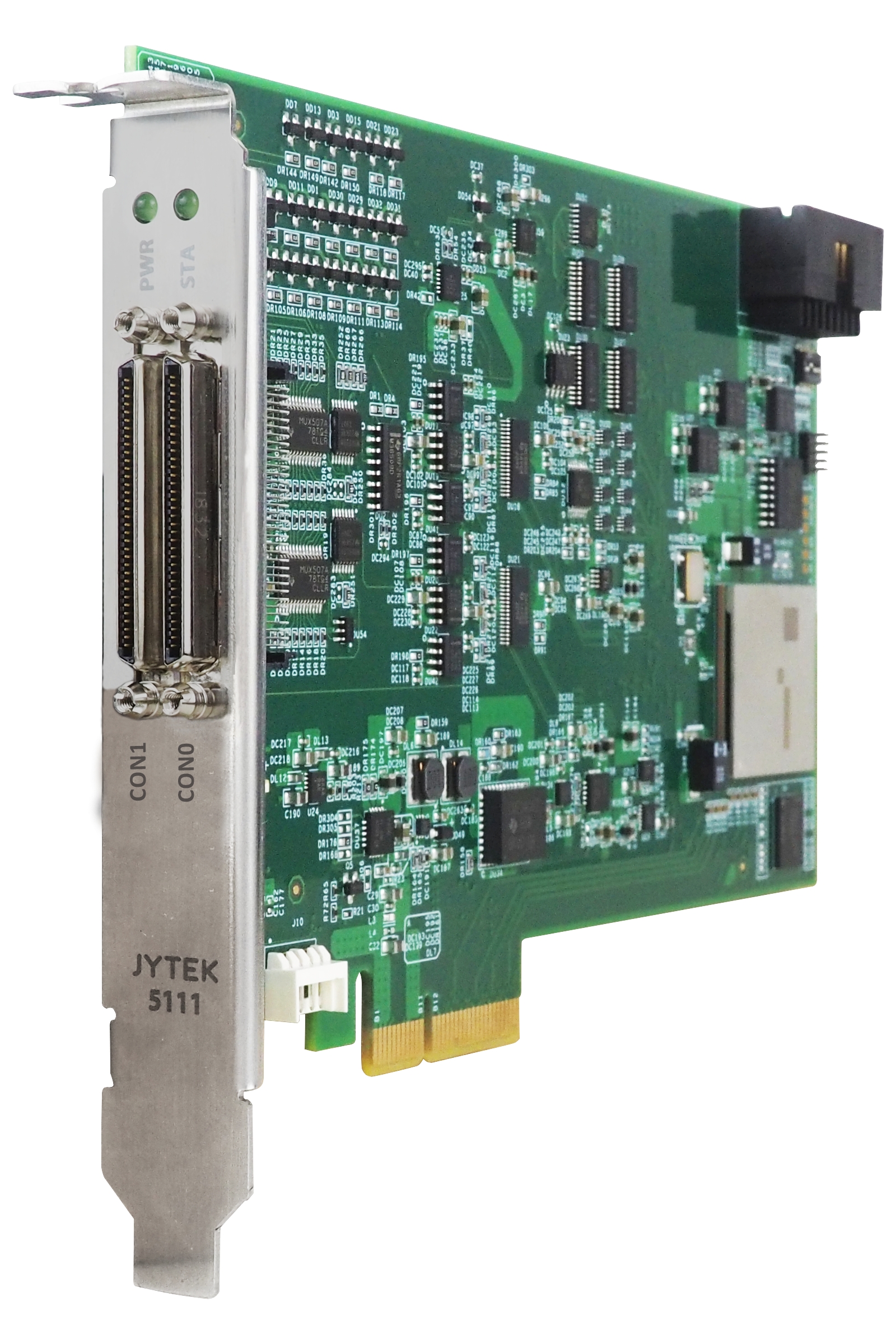

硬件：PCIe-5111多功能数采模块，高精度350 ppm，16位分辨率，提供多达32通道的模拟输入，采样率高达500kS/s，4通道的模拟输出，48通道的数字I/O，4个32位的计数器/定时器。

驱动：FirmDrive®，可实现多通道，AI和CI的同步采集，确保数据无偏移，提升测试精度和可靠性。

总结：

通过海洋仪器推荐的PCIe-5111多功能数采模块和FirmDrive®技术，可以帮助客户成功解决汽车转向机构测试中的精度、同步等问题，能够确保汽车转向系统在各种情况下都能提供精确、可靠的性能，从而提升整车的安全性和驾驶体验。
