注入变压器入门：从定义到关键技术参数解析

一、定义与工作原理

注入变压器（Injection Transformer），也称注入器或信号注入器，本质上是一种特殊设计的、用于信号注入的隔离变压器，主要用于将网络分析仪、示波器、频响分析仪等测量设备的小信号注入到被测电路中，同时实现电气隔离，避免测量设备对被测系统造成干扰。其工作原理基于电磁感应和信号耦合技术，通过精心设计的磁芯和绕组结构，实现高频信号的高效传输与低频信号的精确注入。它不改变信号的本质内容（如调制方式），而是作为一个“桥梁”，确保信号能注入系统，同时保护两端的设备。

注入变压器的核心工作原理基于电磁感应，通过初级与次级绕组的磁耦合传输信号。其工作机制主要包括以下几个方面：

（1）信号注入与提取：将小信号注入被测电路，同时从电路中提取响应信号，用于分析系统特性；

（2）电气隔离：提供高隔离电压，确保测试设备与主系统之间的电气安全隔离；

（3）线性响应：在整个工作范围内保持良好的线性特性，确保输出信号与输入信号成比例关系；

（4）阻抗匹配：优化绕组设计，实现测试设备与被测电路之间的最佳阻抗匹配。

二 、注入变压器的分类

根据技术原理、应用场景和性能特点，注入变压器可分为以下几类：

2.1 按信号类型分类

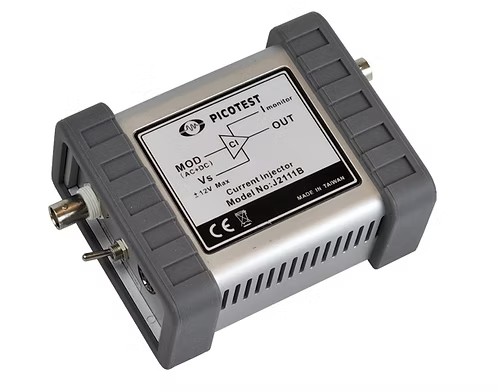

a.电流注入型：利用变压器磁感应原理将输入电压信号转换为隔离电流信号注入被测电路，如J2111B。适用于高频电源环路稳定性分析、瞬态负载阶跃测试等。

b.电压注入型：直接向被测电路注入电压信号，通过电阻分压或电容耦合实现信号隔离，如J2120A。适用于电源抑制比(PSRR)测量、输入阻抗分析、低频电源滤波器测试。

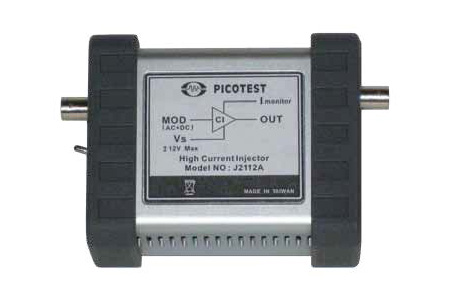

c.固态注入型：基于半导体器件实现信号注入，工作在直流条件下，如J2112A。适用于高频瞬态响应测试、负载阶跃测试、高频开关电源特性分析等。

2.2 按隔离方式分类

a.变压器隔离型：通过磁芯和绕组实现电气隔离，提供高隔离电压，如Omicron B-WIT 100。

性能优势：隔离电压高（可达600V CAT II），适合高电压系统测试。

局限性：在直流偏置下易饱和，限制了其在PSRR等直流偏置场景的应用。

b.电阻/电容耦合型：利用电阻分压或电容耦合实现信号注入与隔离。如Picotest J2120A。

性能优势：支持高直流偏置（如50VDC），适合PSRR测量等场景。

局限性：隔离电压较低，带宽受限。

2.3 按频率特性分类

a.窄带注入变压器：适用于特定频段的测试需求，工作带宽较窄，在目标中心频率处实现最佳性能。如B-LFT 100（10mHz-100kHz）。

b.宽带注入变压器：适用于宽频率范围的测试应用，可在宽频率范围内保持性能平坦。如Picotest J2111B（1Hz-40MHz）、Omicron B-WIT 100（1Hz-10MHz）。

三、 关键技术参数解析

注入变压器的性能主要由以下参数决定：

在变压器设计中，带宽与磁芯材料和绕组结构密切相关。低频性能要求更大的磁芯和更多的匝数，但会增加变压器物理尺寸；高频性能则需要良好的磁芯耦合、小尺寸和较少的匝数，以减少寄生参数的影响。
