使用OI-ESS电磁屏蔽箱来进行蓝牙耳机射频信号测试

在蓝牙耳机射频信号测试过程中，外界电磁干扰易导致测试数据失真、信号识别困难，而电磁屏蔽箱可有效解决这一问题，保障测试的准确性与可靠性。

一、测试设备准备

本次测试所需设备如下：

1、频谱分析仪

2、接收天线

3、电磁屏蔽箱（OI-ESS06型）

二、测试痛点：外界电磁干扰的影响

蓝牙耳机的工作频率集中在2.4GHz左右，该频段为ISM免费开放频段，日常有大量设备在此频段工作，包括路由器、手机、无线鼠标等。若直接使用接收天线与频谱分析仪对蓝牙耳机进行测试，会同时接收到外界各类干扰信号，导致无法准确区分蓝牙耳机本身的射频信号，无法获取其真实的信号幅度、占用带宽等关键参数。

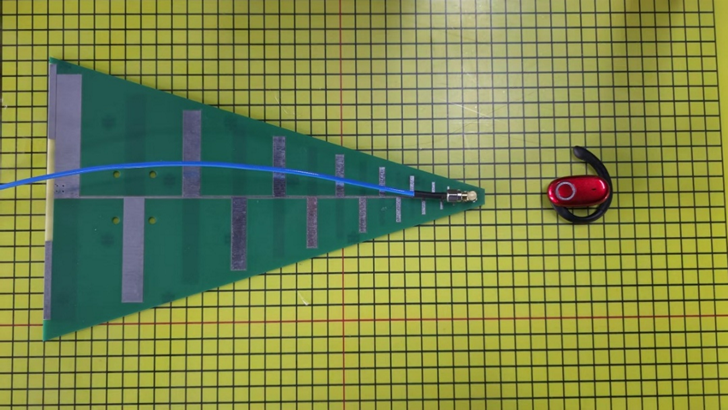

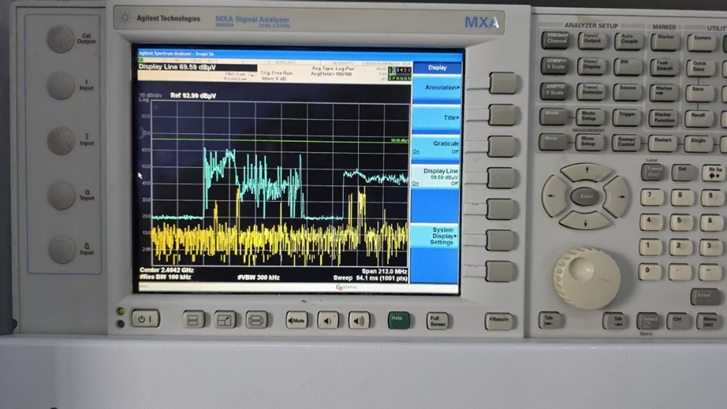

测试操作如下：将接收天线对准开机状态的蓝牙耳机，将频谱分析仪调整至2.4GHz频率范围，观察频谱分析仪显示界面（如下图所示），可发现屏幕上出现大量杂乱信号，无法精准识别蓝牙耳机的目标信号。

三、解决方案：使用电磁屏蔽箱消除干扰

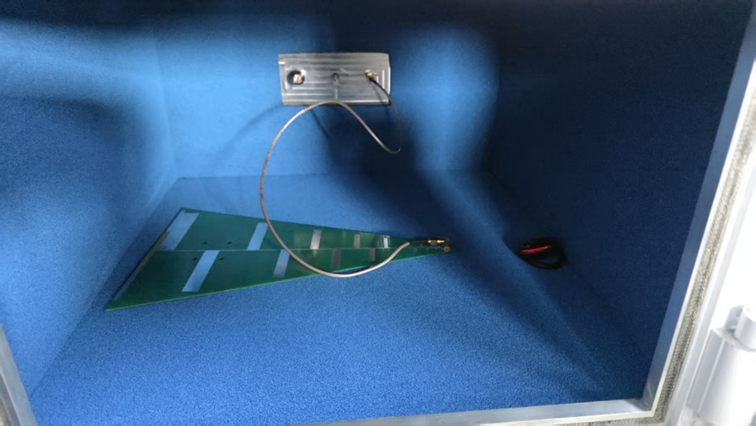

海洋仪器给您推荐OI-ESS系列电磁屏蔽箱来解决这个问题，本次测试采用OI-ESS06型电磁屏蔽箱，利用其隔离外界电磁干扰的核心特性，将接收天线与蓝牙耳机一同放置在屏蔽箱内部，构建无干扰的测试环境，具体布置如下图所示。

四、测试效果：信号清晰可辨

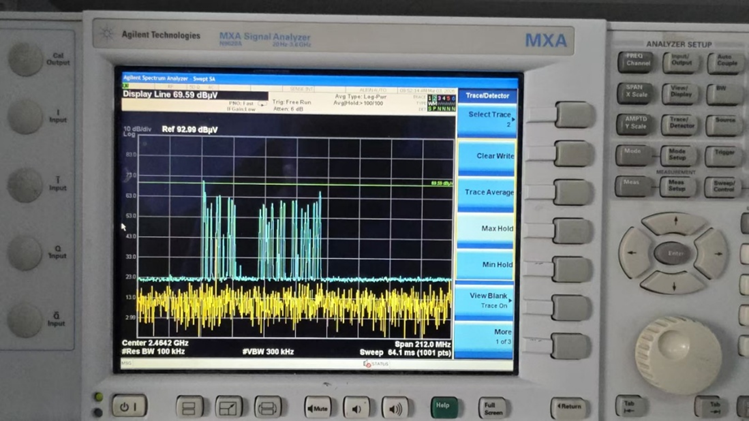

关闭屏蔽箱门后，刷新频谱分析仪的频率轨迹，此时可清晰观察到：外界干扰信号大幅消失，蓝牙耳机的射频信号被精准捕捉，其信号幅度、占用带宽等关键参数清晰可辨，完全满足测试需求（如下图所示）。
