便携式矢量网络分析仪的典型应用与使用要点

摘要：矢量网络分析仪（VNA）通过S参数（幅值与相位）表征射频器件的反射与传输特性，是射频研发、生产与运维的核心仪器。传统台式矢网体积大、校准繁琐，难以覆盖现场场景。本文从S参数与校准的基本原理出发，介绍PicoVNA-R 6GHz便携式矢量网络分析仪（300kHz~6GHz、迹线噪声0.008dB RMS、机载电子校准、TDR时域分析、IP66/0.47kg）的技术特点，并结合天线馈线现场测试、线缆故障定位、无源器件表征、自动化集成与教学实训五类场景给出应用方法，供相关工程师参考。

关键词：矢量网络分析仪；S参数；校准；TDR；现场测量；PicoVNA-R

一、引言

射频电路与系统的调试、验收和运维，离不开对器件反射特性与传输特性的精确测量。万用表与示波器工作在电压/电流域，无法回答信号被反射了多少、传输了多少、相位偏了多少这类射频域的问题——这正是矢量网络分析仪的职责。

传统台式矢网存在体积大、校准流程复杂、对环境温度敏感等局限，主要用于实验室工位。Pico发布的PicoVNA-R 6GHz便携式矢量网络分析仪和反射计，以0.47kg的机身与IP66防护等级，将实验室级矢量测量能力延伸至作业现场。本文从S参数基本概念出发，介绍其技术特点与典型应用。

二、S参数与校准：VNA测量的两个基本点

S参数是射频器件的体检报告。信号入射到被测件端口，一部分被反射（b1），一部分传输到输出端（b2）。S11（反射特性，对应回波损耗/匹配）与S21（传输特性，对应插入损耗/增益）分别量化了这两个比例。S参数为矢量，幅值与相位必须同时测量：调匹配网络时，相位指示调整方向；评估群时延与谐振特性时，相位同样不可或缺。

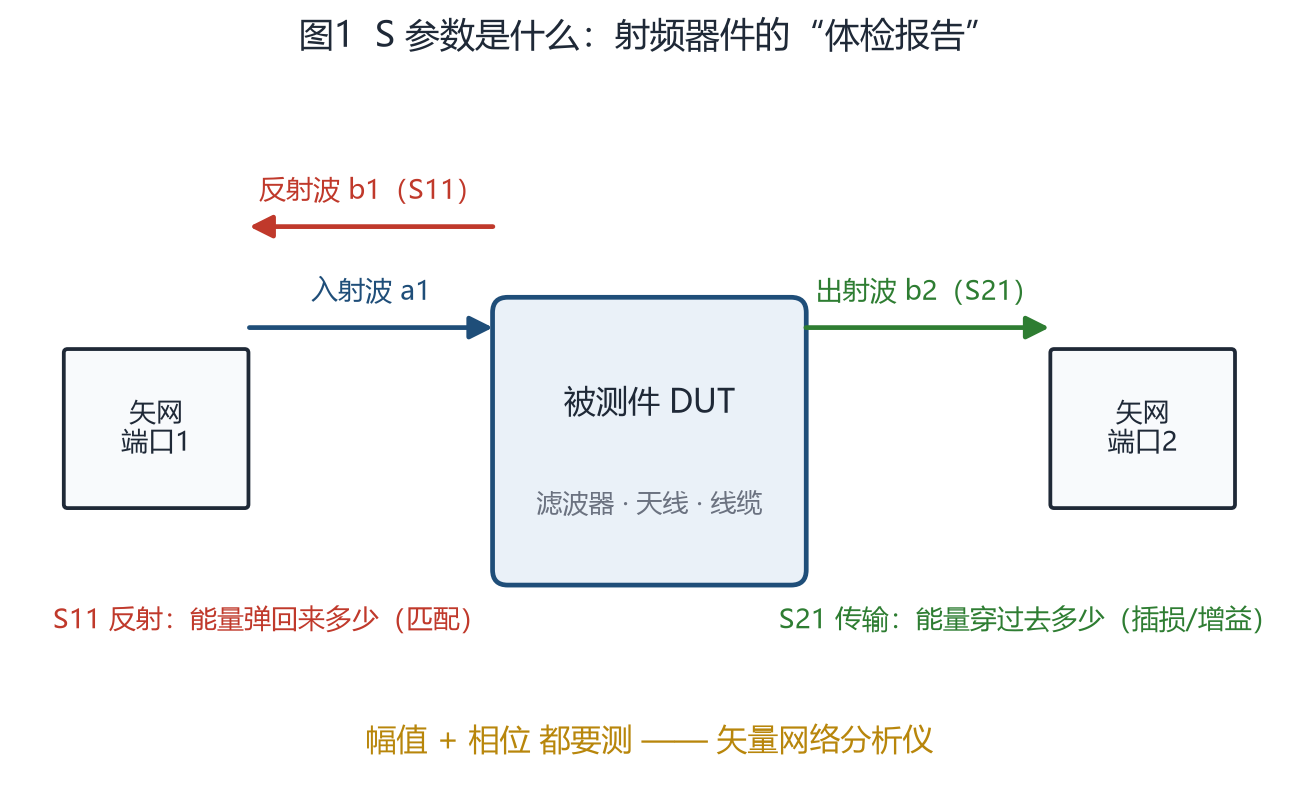

图1 S参数：射频器件的体检报告

校准是测量可信的前提。测试线缆与接头自身存在损耗与反射，会叠加进测量结果；测量微小插损时，系统误差甚至大于被测量本身。因此矢网的标准流程是先用校准件建模并扣除系统误差。此外，环境温度变化会引起误差项漂移，现场测量中何时重新校准直接决定数据可比性。

三、PicoVNA-R系列产品概述

PicoVNA-R主要技术特点：（1）300kHz至6GHz矢量测量，Type N母型端口，S11/S21幅值及相位，支持多种校准方法；（2）快速扫描，每点低于100µs，201点扫描仅20.2ms；（3）迹线噪声典型值0.008dB RMS；（4）机载电子校准，数秒完成重新标定；（5）内置TDR/TDT时域分析；（6）IP66防护，187×81×41mm，0.47kg，单一USB-C供电并控制；（7）PicoVNA 5跨平台软件免许可证；（8）SCPI与C/C++/Python API。整体连接方式见图2。

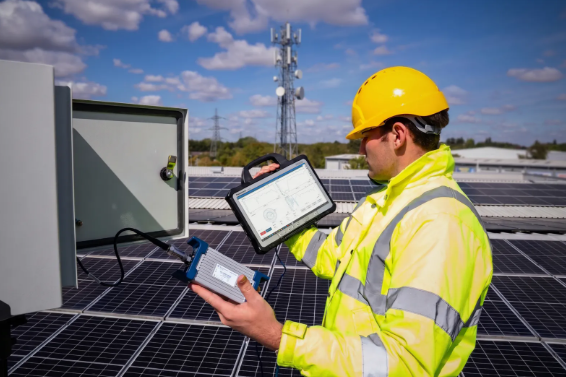

图1 PicoVNA-R 6GHz便携式矢量网络分析仪（图片来源：海洋仪器官网）

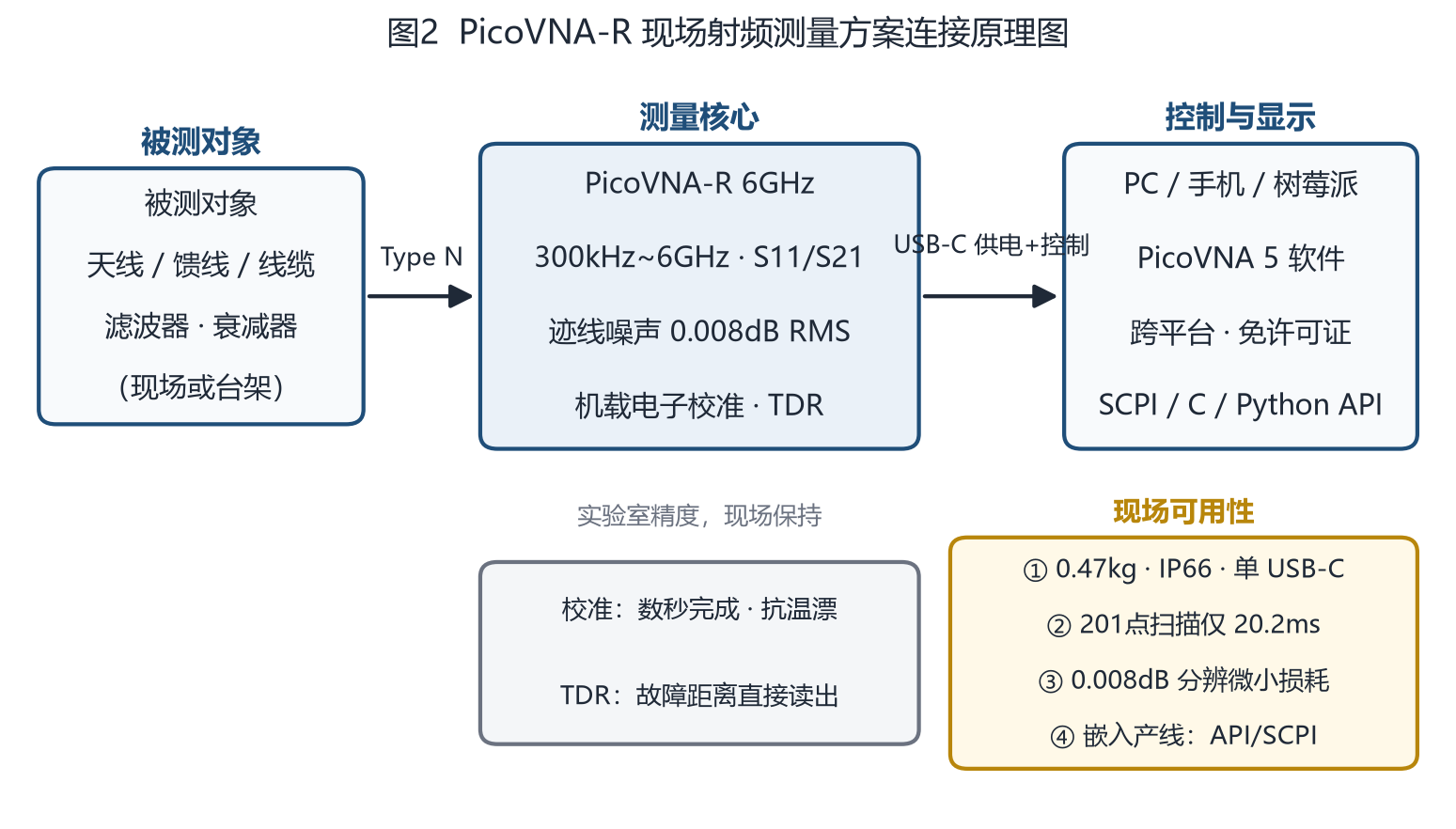

图2 PicoVNA-R现场射频测量方案连接原理图

四、典型应用

4.1 天线与馈线现场测试

户外站点直接完成回波损耗、插入损耗与相位测量；温度变化后借助机载电子校准快速刷新，保障早、晚不同时段测试结果可比。0.47kg机身与IP66防护适应塔顶、屋面等作业环境。

4.2 线缆故障距离定位

传统排障依赖沿线路径目视检查与分段替换。利用TDR时域功能，扫频一次即可将反射事件换算为距离：接头松动表现为小反射，破损点表现为强反射，末端天线位置同样可辨（见图3），显著减少线缆拆解工作量。

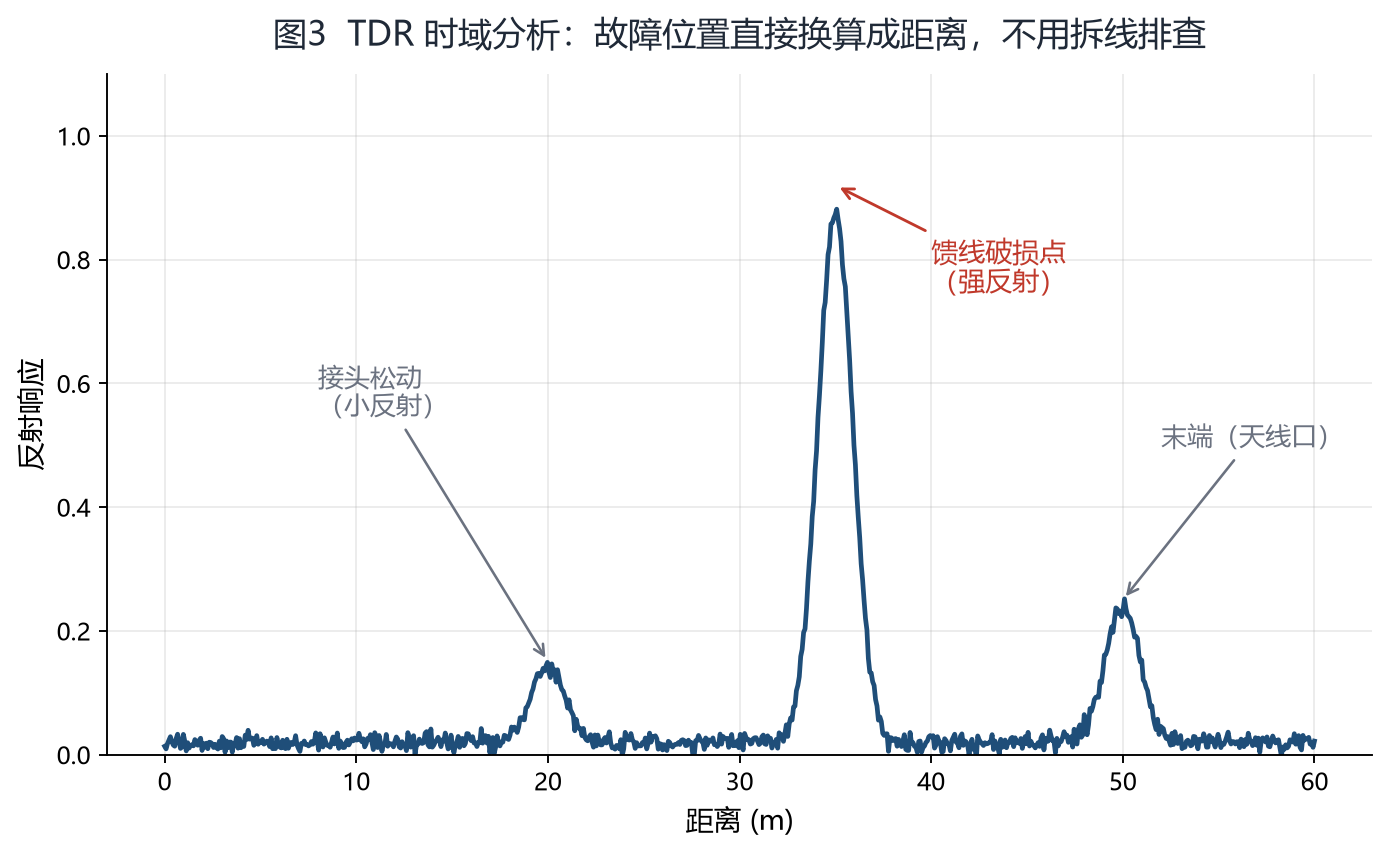

图3 TDR时域分析：故障位置直接换算成距离（示意数据）

4.3 无源元器件表征

滤波器、衰减器、耦合器等器件的研发验证，台式工位即可部署；0.008dB RMS的迹线噪声使通带波纹与微小插损变化清晰可辨（见图4），避免被仪器噪声掩盖。

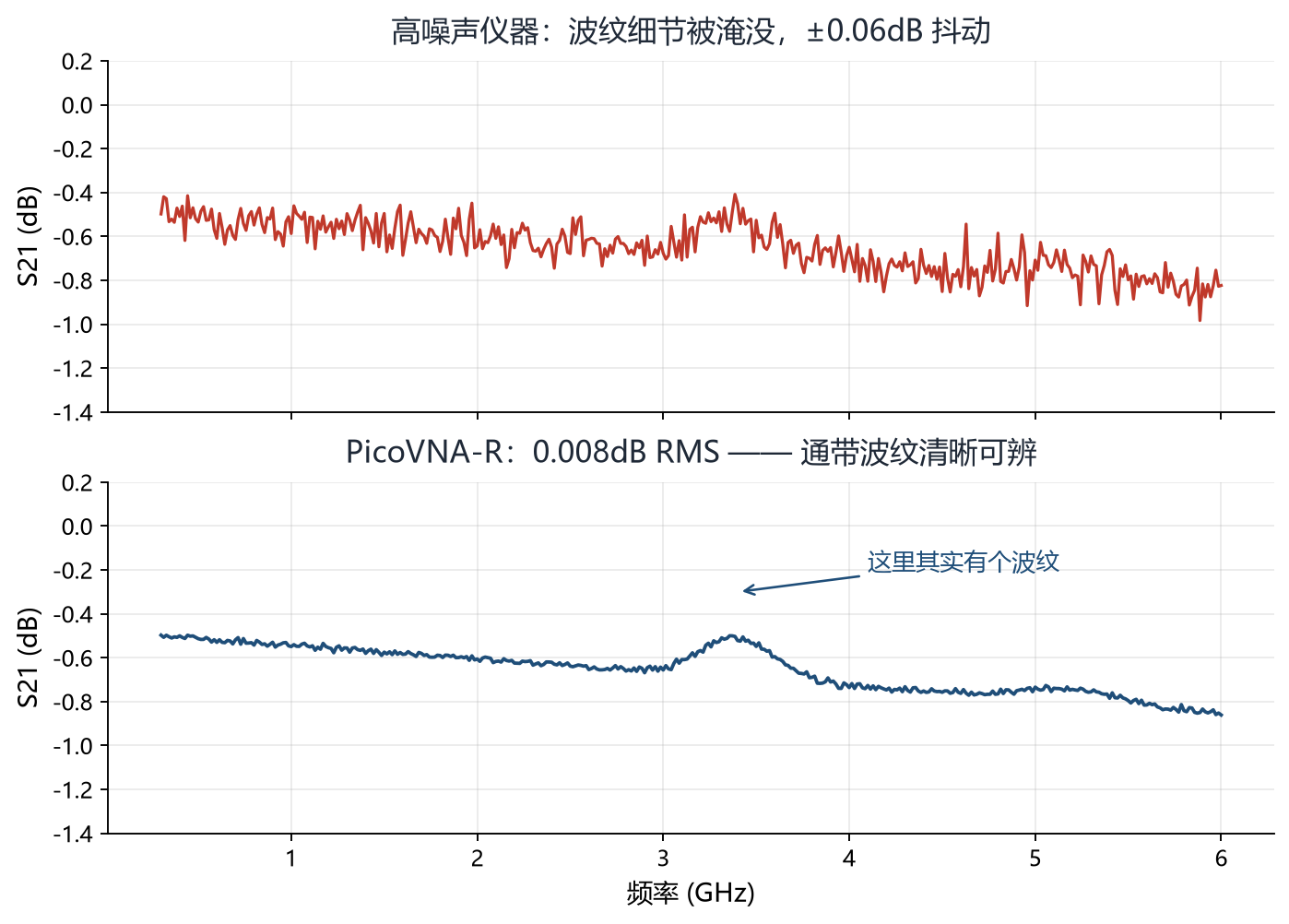

图4 迹线噪声对比（仿真示意）：0.008dB RMS让细节浮出水面

4.4 自动化生产与OEM集成

体积小巧、API（C/C++/Python）与SCPI接口完善，可部署多条产线工位，亦可嵌入第三方整机测试系统。

4.5 高校射频教学实训

高性价比，引导式校准向导降低操作门槛，适合批量配置教学实验室，配合射频教学套件开展实操培训。

五、使用要点

（1）测量前按被测件频段与接口选择校准方法，现场温度变化后利用机载电子校准快速刷新；

（2）小插损器件评估关注迹线噪声指标，必要时增加平均次数；

（3）定位线缆故障时，结合TDR反射幅度区分接头松动与破损点；

（4）集成自动化系统时优先使用SCPI接口，示例代码可向代理商索取。

六、结语

S参数测量是射频器件设计与运维的通用语言，校准决定了数据的可信度，而便携化决定了这套能力能否走出实验室。PicoVNA-R以6GHz矢量测量、数秒电子校准、TDR故障定位与0.47kg的便携机身，为现场运维、研发验证、产线集成与教学实训提供了一台实验室精度、现场可用的矢网。
