UT8806六位半台式数字万用表的典型应用与使用要点

摘要：台式数字万用表的位数、测量速度与统计能力，共同决定了实验室小信号测量的质量。本文从位数、分辨力与准确度的基本关系出发，围绕电源与基准验证、pA级小电流测量、毫欧级接触电阻测量、温度校准四类典型场景，介绍优利德UT8806六位半台式数字万用表的技术特点、四端子接法等实操要点及自动化测试集成方法，供相关工程师参考。

关键词：台式万用表；六位半；垂直分辨率；四端子测量；自动测试系统；UT8806

一、引言

在实验室日常测量中，手持式数字万用表（常见4½位）满足通断与概数类需求，但当被测量进入毫伏、微安、毫欧量级，或需要可复现的数字证据时，就需要六位半（6½位）台式万用表：满量程约120万个字的分辨能力，配合更高的准确度与测量速度。

优利德UT8806是6½位双显示台式数字万用表，年直流电压准确度0.0035%，测量速度最高10,000读数/秒，电流分辨率1pA，电阻分辨率10µΩ，支持USB/LAN/RS-232（GPIB选配）与SCPI指令集。关键规格见表1。

表1 UT8806 关键规格

二、位数、速度与统计：台表的三个核心能力

位数决定分辨力。4½位表在20V量程的分辨力约1mV，6½位台表达到µV级。对同一个稳定5V信号，4½位读数的末位持续跳动，而6½位读数可以稳定到µV位（见图1）。

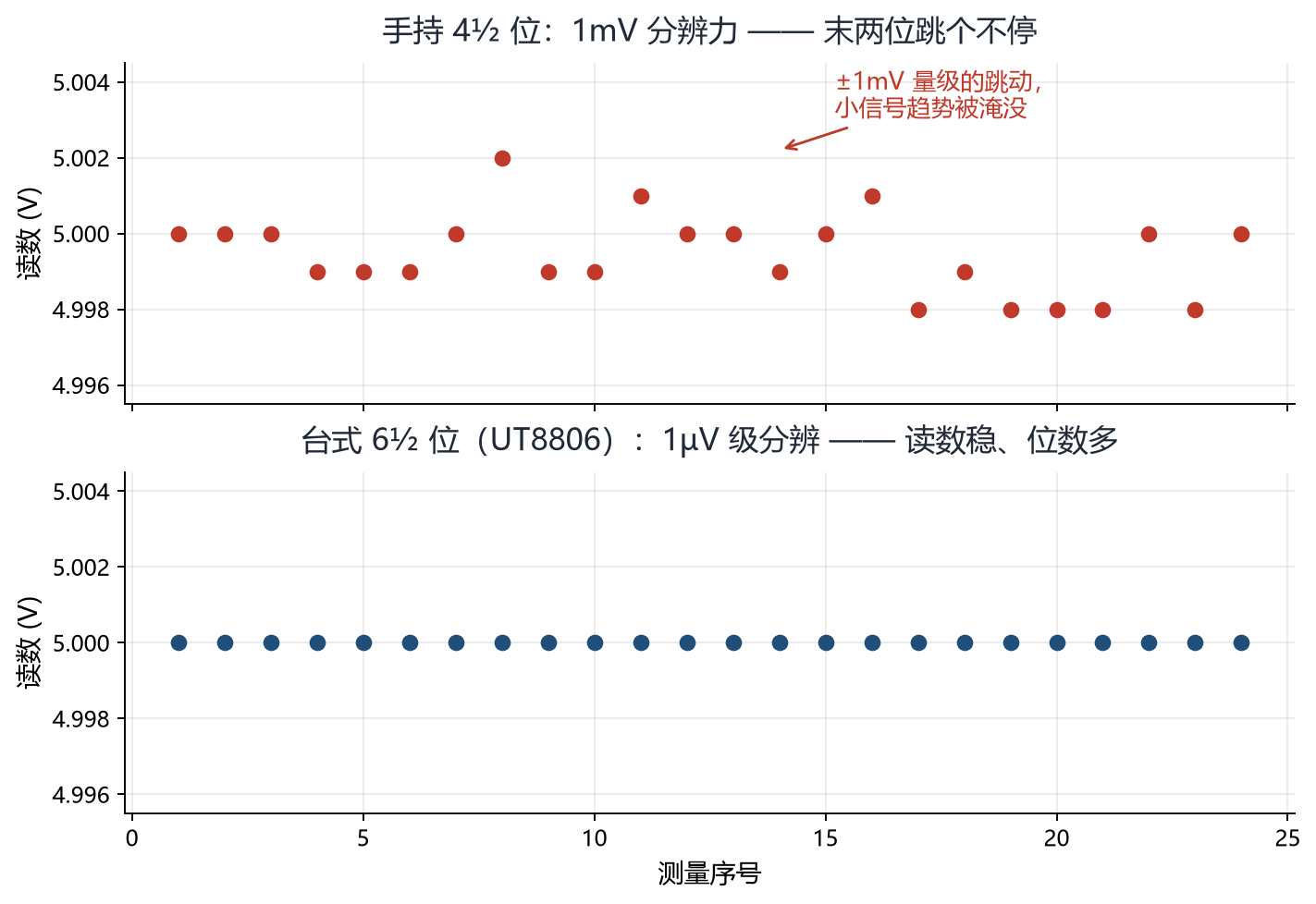

图1 同一稳定5V信号下，4½位与6½位的重复读数对比（仿真示意）

准确度决定说得准。UT8806年直流电压准确度0.0035%，测量5V时年漂移约0.18mV，可作为实验室内的传递基准使用。

速度与统计决定测得稳。UT8806测量速度最高10,000读数/秒，配合最大/最小/平均/标准差统计功能，可将叠加在信号上的随机噪声平均收敛（见图2）；双显示同时呈现读数与统计值，无需外接计算机即可判断稳定性。

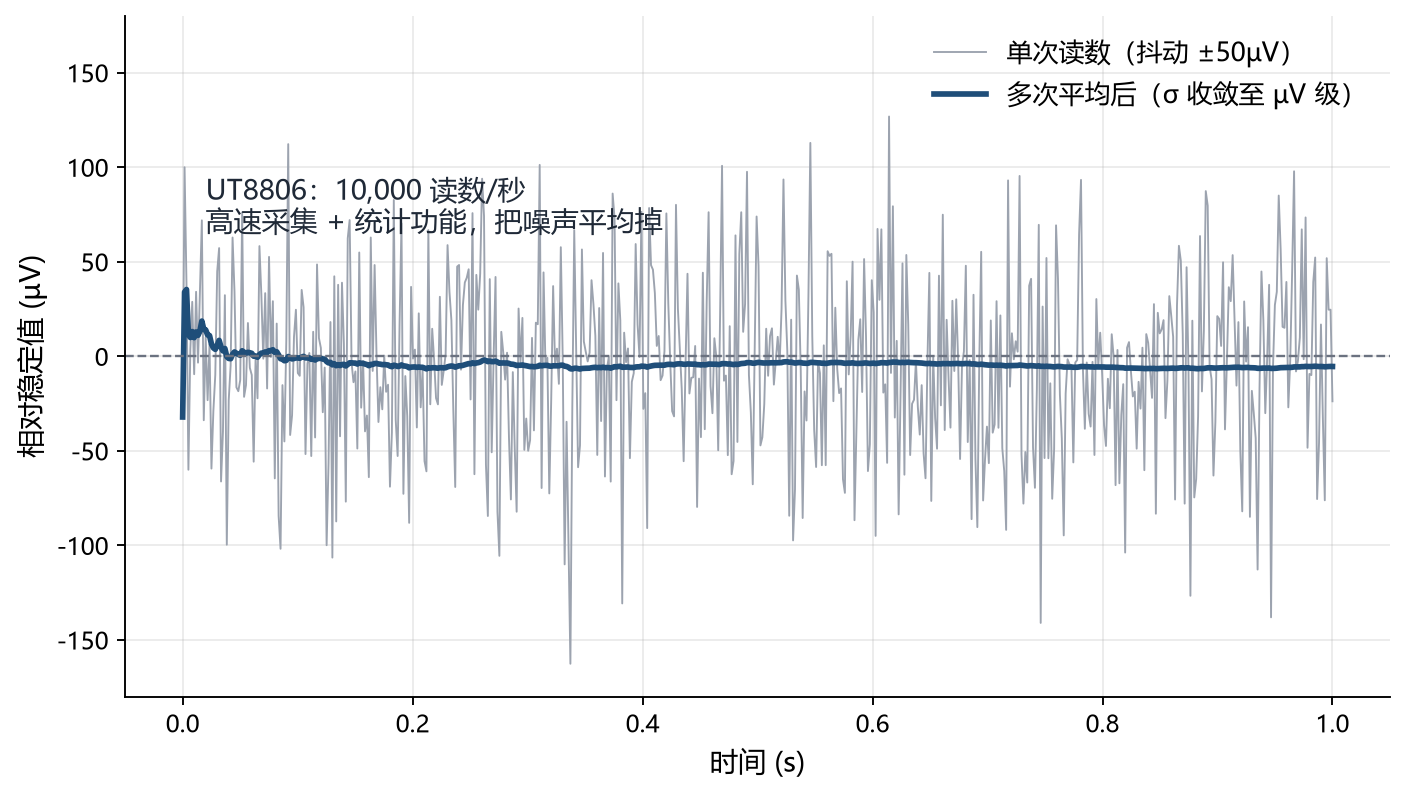

图2 高速采集+统计平均：随机抖动收敛到µV级（仿真示意）

三、典型应用

3.1 电源与基准验证

LDO/DC-DC输出直流偏移、基准芯片长期稳定性等mV级指标，可利用0.0035%年准确度配合统计平均，将漂移量变成可复现的数字结论，为设计与验收提供依据。

3.2 pA级小电流测量

UT8806直流电流最低量程2µA，电流分辨率1pA，适用于MOS栅极漏电、PCB表面漏电流、光电器件暗电流等测量。实操要点：采用屏蔽电缆并缩短走线，远离动力线与大功率设备，必要时设置保护环，测量前执行Rel清零。

3.3 毫欧级接触电阻测量

电阻分辨率10µΩ，量程覆盖至1GΩ，可测继电器触点、连接器接触电阻、PCB走线电阻等。注意：小电阻测量必须采用四端子（开尔文）接法——电流线与电压检测线分开，使测试线电阻与接触电阻不进入电压检测回路（见图3）。

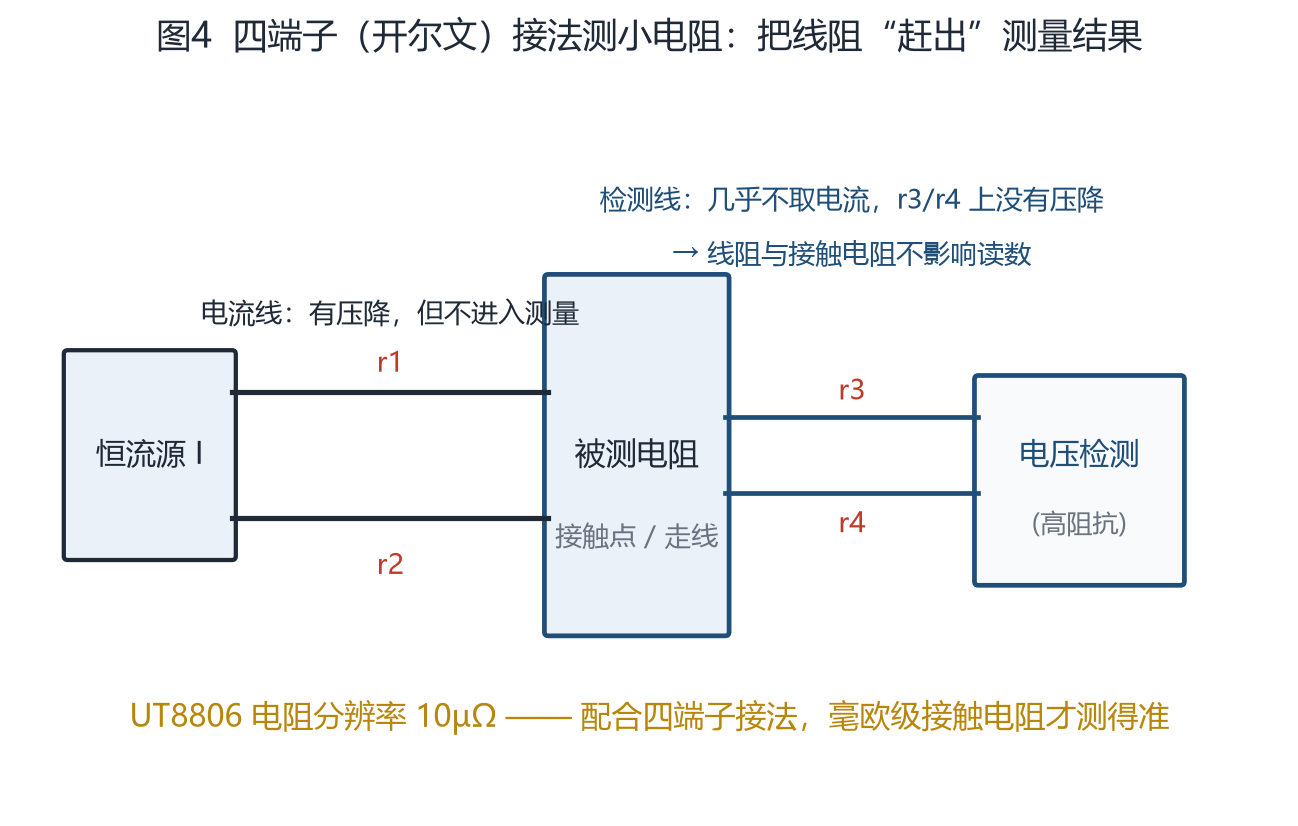

图3 四端子（开尔文）接法：把线阻“赶出”测量结果

3.4 温度与传感器校准

支持热电偶与热电阻传感器，测温范围-200℃~400℃，内置冷端补偿；配合0.0035%直流电压准确度，可完成温度通道校准与传感器比对。电容2nF~200mF、频率3Hz~1MHz测量亦在能力范围内。

四、自动化测试系统集成

UT8806内置USB、LAN、RS-232接口（GPIB选配），支持SCPI指令集，可由PC脚本完成量程切换、触发、读数与限值判定；中英文菜单与内置帮助系统降低使用门槛。整体连接方式见图4。

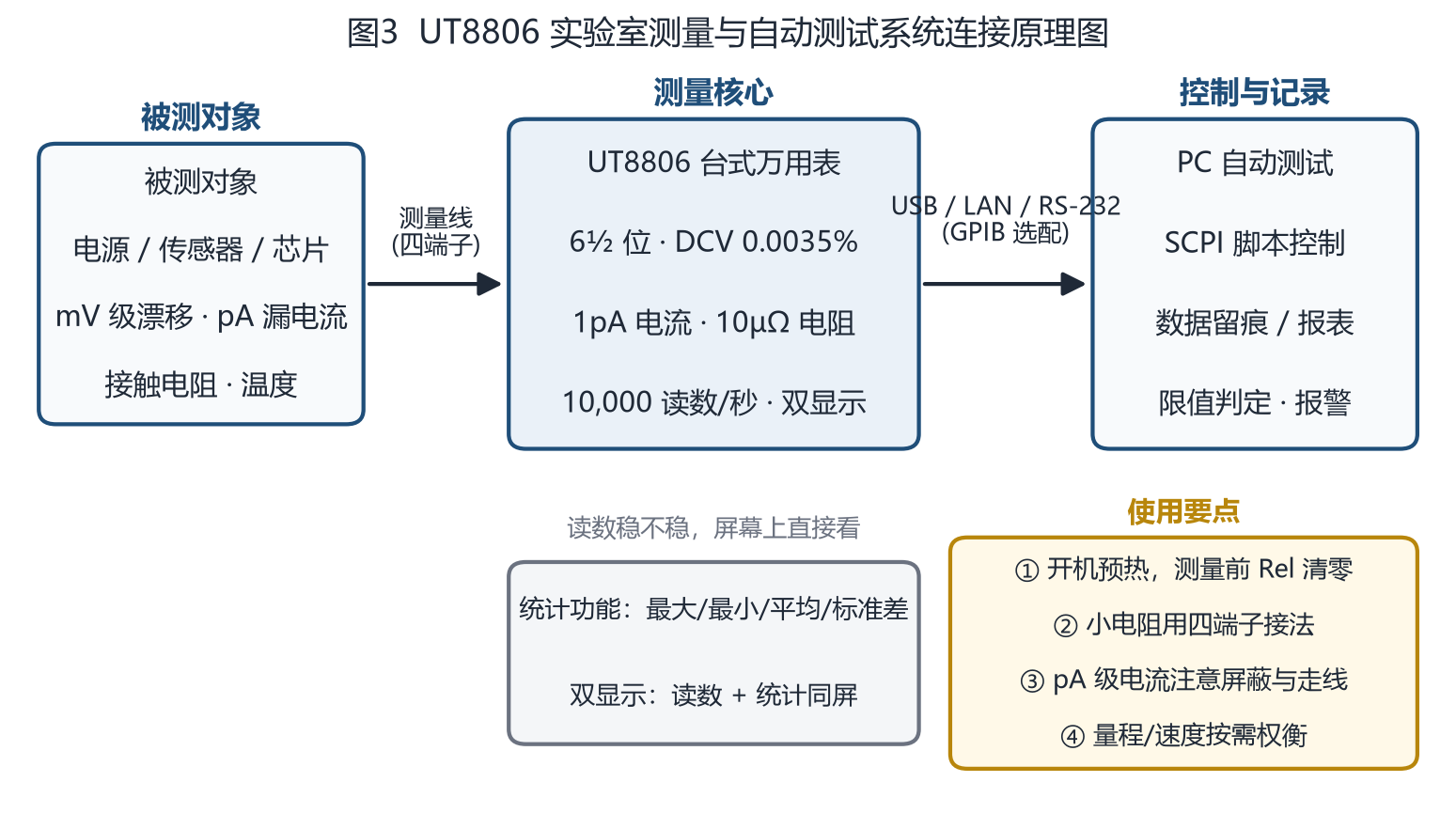

图4 UT8806实验室测量与自动测试系统连接原理图

五、使用要点

（1）开机预热后再进行高精度测量；

（2）测量前使用Rel（相对值）功能扣除线缆与偏置；

（3）毫欧级电阻采用四端子接法；

（4）噪声环境下以平均值/标准差替代单次读数；

（5）按需在量程分辨力与测量速度之间权衡。

六、结语

台式万用表的价值在于把大概变成证据。UT8806以6½位分辨力、0.0035%年准确度、10,000读数/秒速度与完善的接口能力，覆盖电源验证、小电流、小电阻、温度校准等实验室典型场景，是电子工程师与测试人员的日常工作伙伴。
