注入变压器入门（三）：从应用场景分析到测试方案

一、应用场景分析

不同品牌和型号的注入变压器适用于不同场景，选择合适的产品对测试结果的准确性至关重要：

应用一：电源抑制比（PSRR）测试方案

PSRR，就是 Power Supply Rejection Ratio 的缩写，意为“电源纹波抑制比”。也就是说, PSRR 表示把输入与输出电源视为两个独立的信号源时，所得到的两个电压 增益的比值。电源抑制比(PSRR)是电源设计中的一项重要参数，设计人员需对其进行精确测量。PSRR测量有多少噪声从电源的输入传输到电源的输出。

海洋仪器推荐PSRR测试设备如下：

示波器：R&S RTM3004示波器，配置频响分析功能。

信号注入器：J2120A 信号线性注入器。

1:1无源电压探头：OI1040，40MHz，1MΩ,1:1，数量2根。

BNC连接线：OIBNCmm-100 绝缘 BNC 公头连接线。

DUT连接夹具：1套。

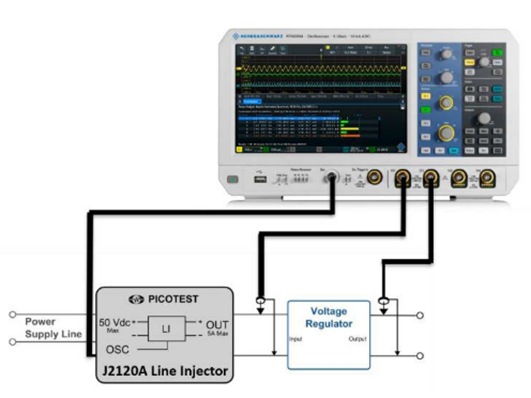

其连接示意图如下图所示：

应用二：DC-DC转换器输入阻抗测试方案

输入阻抗是指从 DC-DC 转换器的输入端口向内部看进去的等效阻抗，表示DC-DC 转换器对输入源（前级电路）呈现的负载特性，输入阻抗决定了 DC-DC转换器与前级源之间的相互作用，主要影响稳定性和效率。测量输入阻抗则是评估 DC-DC 转换器作为“负载”的表现，旨在防止其与前级源发生相互作用导致系统不稳定。

海洋仪器推荐DC-DC转换器输入阻抗测试设备如下：

频响分析仪：Omicron Lab的Bode 100（矢量网络分析仪，也包括频率响应分析仪或增益/相位计，并作为强大的阻抗分析仪。）

信号注入器：小功率情况下选择J2120A线路注入器（配置远端补偿板）；大功率情况下选择J2121A高功率线路注入器（含J2171A供电电源）。

直流电源：小功率情况下选择R&S HMP2020直流电源；大功率情况下选择R&S NGP822高稳定性直流偏置电源。

12MHz 电流钳：HCPX8150交直流电流钳。

配套连接线和1:1测试电压探头：1套。

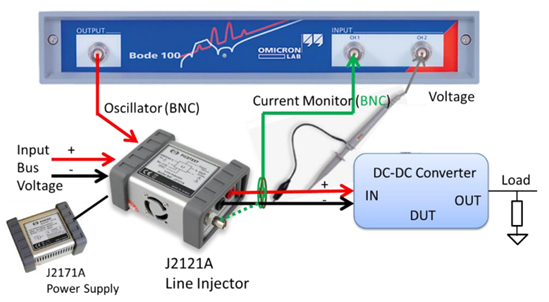

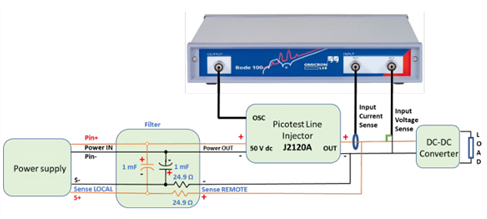

其中小功率、大功率DC-DC转换器的输入阻抗测试连接示意图分别如下图所示：
