一、概述

电源线传导发射是GJB151C/151B中最基础的EMI测试项目。任何由外部电源供电的电子设备，其电源线上都不可避免地存在开关电源纹波、数字电路噪声、电机驱动谐波等电磁骚扰。这些骚扰信号沿电源线反向传播进入供电网络，通过公共电源总线干扰同一平台上的其他设备——轻则增加通信误码率，重则导致敏感设备功能失效。

CE102测试的核心目的：量化测量EUT电源线上10kHz~10MHz频段内的传导骚扰电压，确保不超过GJB151C规定的限值，避免污染平台电源总线。该项目适用于所有设备和分系统的电源线（含回线），是军用电子设备电磁兼容性验证的第一道关口。

二、测试要求与标准依据

依据标准：GJB151C-2024 §5.5 CE102（原GJB151B-2013 §CE102）。

• 频率范围：10kHz ~ 10MHz

• 核心器件：线路阻抗稳定网络（LISN），在EUT电源端提供统一的50Ω标准阻抗

• 限值要求：按GJB151C图CE102-1限值曲线。额定电压28V～440V时，限值在基本限值基础上放宽10lg(U/28) dB

• 环境要求：EUT断电时环境电磁电平至少低于限值6dB；接地平板面积≥2.25m²，短边≥0.76m

• 接收机带宽：10kHz~150kHz频段RBW=1kHz；150kHz~10MHz频段RBW=10kHz

三、CE102测试系统架构

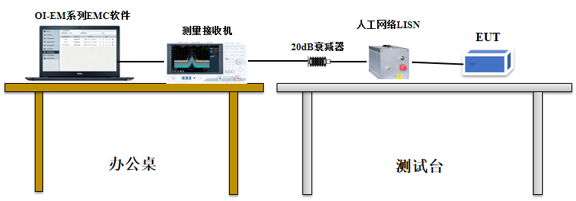

CE102电源线传导发射测试系统连接示意图

其中LISN（线路阻抗稳定网络）承担三重核心功能：①在EUT电源端提供统一50Ω标准阻抗，确保不同电网下的测试结果可比；②通过内置高通滤波器将EUT产生的射频骚扰信号耦合至测量接收机；③阻止电网侧干扰进入测试系统，同时防止EUT骚扰反向污染电网。

四、设备选型与仪器配置
