RE102(10kHz~18GHz)辐射发射测试近场分析方案

电子设备内部的高频时钟、开关电源、数字总线等工作时产生的电磁能量，通过壳体缝隙、外接线缆、散热开孔等路径向外空间辐射。当辐射强度过高时，可能干扰邻近的无线通信设备（电台、雷达、GPS），甚至影响同平台其他电子装备。

RE102测试分为近场分析和远场测试两种方法论。近场分析主要用于EMI诊断定位——当设备超标后，工程师需要快速找到“到底是哪个元器件、哪根走线”产生的辐射。

一、测试要求与标准依据

依据标准：GJB151C-2024 §5.21 RE102（原GJB151B-2013 §RE102）。

• 频率范围依平台而定：地面2MHz~18GHz；水面舰船/潜艇/飞机10kHz~18GHz

• 注意：近场探头测量属于相对量测量，适用于EMI诊断定位；远场精确测量需在电波暗室或开阔测试场进行

二、RE102近场测试系统架构

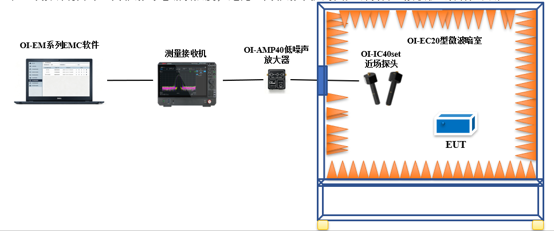

图3：RE102近场分析测试系统连接图

核心思路：用近场探头在EUT表面近距离逐点扫描，记录各位置场强/频谱，生成空间分布图，定位辐射最强点。

三、设备选型与仪器配置

仪器名称	北京海洋推荐型号	核心参数与功能说明
频谱分析仪	优利德UTS5026A	频率9kHz~26.5GHz，EMI选件，覆盖GJB151C多数测试标准
低噪声放大器	OItek OI-AMP系列	频率9kHz~40GHz 30dB增益，共六个型号
无源近场探头	OItek OI-IC40set无源近场探头组	频率100MHz~40GHz，射频接口2.92mm，1个电场、1个磁场探头为一套
	OItek OI-IC001 磁场近场探头	频率150kHz~50MHz SMA接口，低频专用
	OItek OI-IC08set近场探头组	频率30MHz~7.5GHz 2电场+2磁场探头，SMA接口
EMC软件	OItek OI-EM系列EMC软件（EMI模块）	参考GJB151C标准设计
微波暗室	OItek OI-EC20小型移动式微波暗室	频率30MHz~18GHz 屏蔽效能100dB，尺寸可定制，选件：滤波器、波导、散热装置、射频接口
