声学与振动检定校准方案

在声学（20Hz-20kHz）与振动（2Hz-20kHz）测量中，为了保证测量的准确性，仪器需要进行校准并溯源至国家标准，所以要定期将仪器送至法定计量机构检定或校准，对于强制检定仪器必须由法定计量机构出具检定证书。在日常使用中，用户可自行使用校准装置进行校准，相关环境噪声测量方法中规定噪声测量前和测量后都要用声校准器进行校准，两次校准读数偏差不能大于0.5 dB。

一、 声学检定校准测量方案

1、AWA188型声级计自动检定校准系统

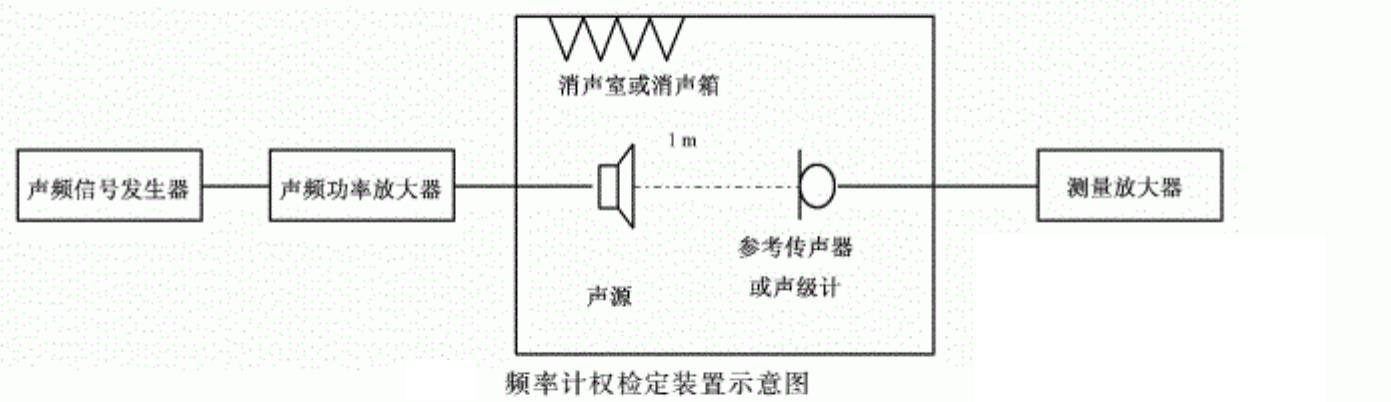

AWA188型声级计自动检定校准系统由AWA1651声频信号发生器、AWA5812测量放大器，AWA6153S+型低频耦合腔、消声箱(室)、AWA6021A声校准器、计算机和软件等组成，可用于声级计、噪声统计分析仪、噪声剂量计、个人声暴露计和滤波器的出厂检定及周期检定，包括电信号检定和声信号检定。既可人工检定，也可自动检定。

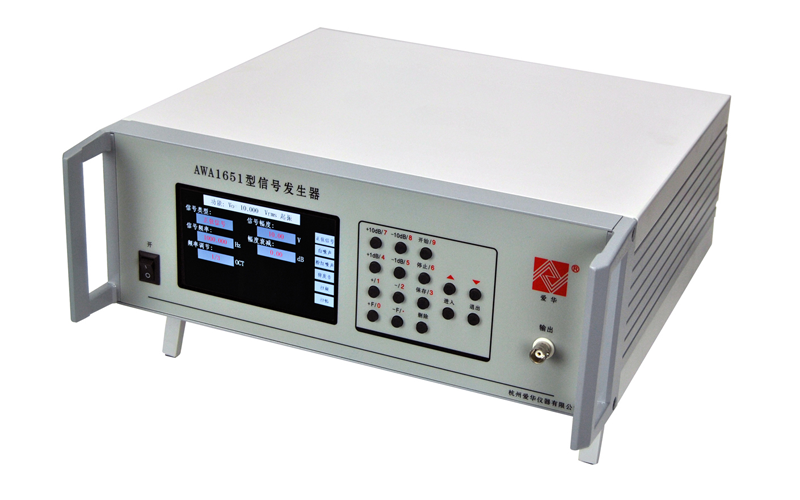

(1)AWA1651声频信号发生器

AWA1651声频信号发生器是一款利用数字信号合成原理开发的多功能信号发生器。它可以产生正弦波、扫频正弦波、扫幅正弦波、正弦波猝发音、白噪声、粉红噪声等多种信号。采用数字合成技术产生信号，频率和幅度非常稳定。

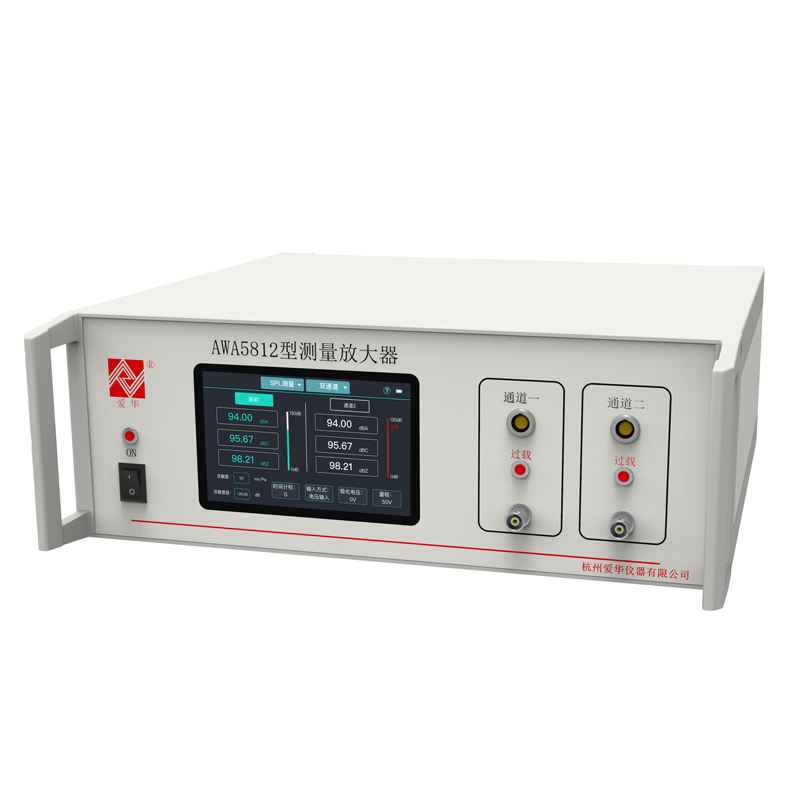

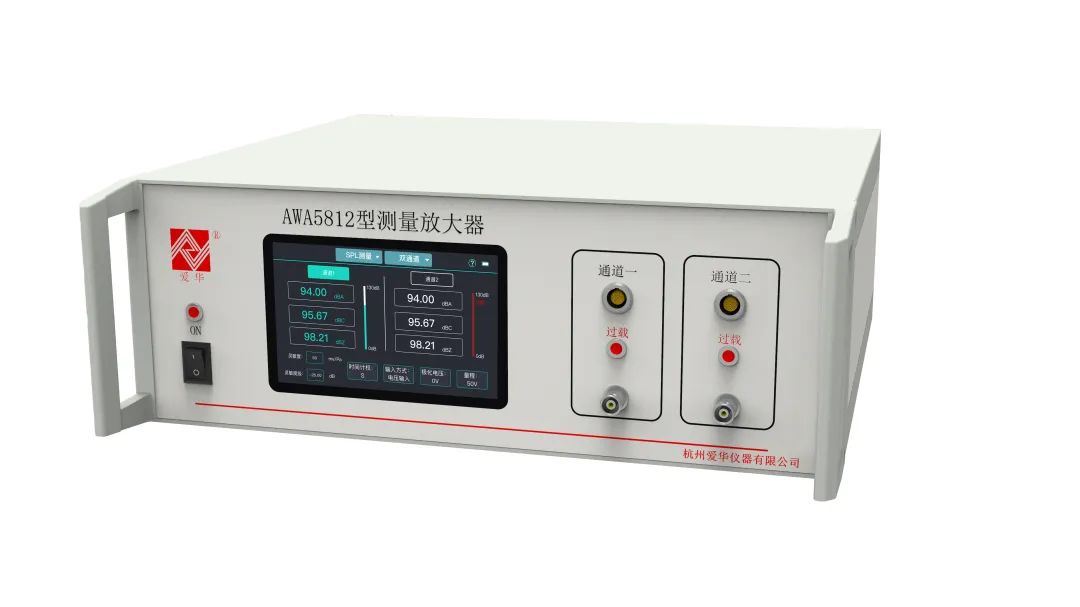

(2)AWA5812测量放大器

AWA5812型测量放大器是采用数字信号处理技术的实验室声学测量仪器，具有多功能、双通道输入、动态范围大、精度高、稳定性好、操作简单等优点。可以对电信号、声信号等进行测量，可以同时测量两个通道的交流电压、计权声压级等多项指标，还具有1/1倍频程分析和1/3倍频程分析等功能。集交流数字电压表、精密声级计、倍频程和1/3倍频程分析仪等多种仪器的功能于一体。仪器可以通过RS 232接口连接到打印机打印或连接到计算机;也可以通过网口连接到计算机，实现数据传输和测量控制，组成自动测试系统。主要应用于工业企业、职业卫生、科研教学、实验室等领域。

(3)AWA6153S+低频耦合腔

AWA6153S+型低频耦合腔是一种专用于声学测量的声源，信号发生器输入激励信号，在耦合腔内产生一个压力声场，通过与标准传声器测得的声压级比较来确定被测声级计或传声器的声压响应。由于它能产生高至134 dB的声压级，因此也可用于高声压级比较校准。符合JJG 188-2017声级计检定规程的要求。

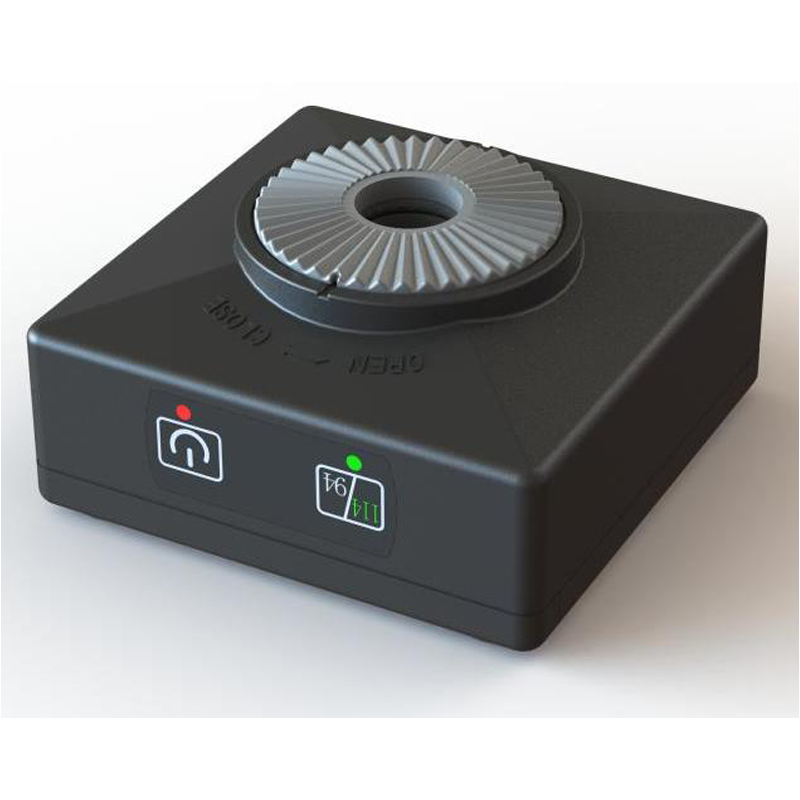

(4)AWA6021A声校准器

AWA6021A声校准器采用声负反馈技术，声压级非常稳定，而且不需要对温度和大气压的变化进行修正。有94 dB和114 dB两个声压级，体积小、重量轻、性能稳定、使用方便。性能符合GB/T 15173-2010/EC 60942:2017对1级声校准器的技术要求，可用于1级和2级声级计声压级校准。

2、ACE6606测量电容传声器校准系统

ACE6606型测量电容传声器校准系统可方便、准确地测量校准传声器性能，可应用在测量电容传声器的生产线测试、实验室检定和研究开发等场合，该系统可通过静电激励器法或耦合腔比较法测量传声器的频率响应曲线。

二、振动检定校准测量方案

1、AWA6071A便携式振动校准器

AWA6071A便携式振动校准器是一种用于振动传感器、振动测量仪器灵敏度校准的仪器。校准器产生15.915 Hz、1 m/s2或10 m/s2(RMS)两种加速度。对于机器振动和手传振动用的小型加速度计可以通过M5螺栓或磁吸座固定到校准器台面上进行校准，对于环境振动测量用的加速度计可以直接放在台面上进行校准。15.915 Hz工作频率可以很方便换算成速度值和位移值，具有体积小、重量轻、电池供电、使用方便等优点，适宜于工作测振仪、人体振动计和环境振动仪及其所用传感器的现场校准使用。

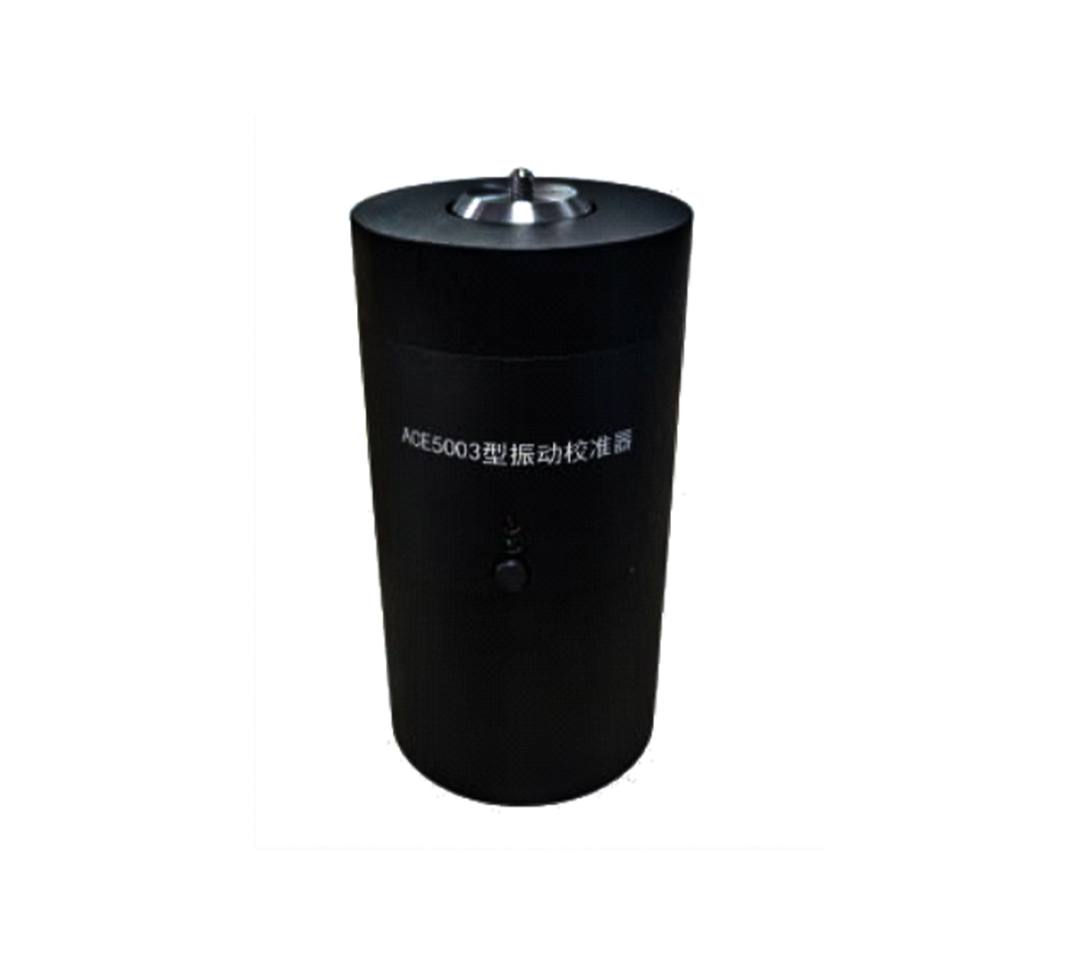

2、ACE5003振动校准器

ACE5003型振动校准器是一种用于振动传感器、振动测量仪器灵敏度校准的掌上型校准仪器。校准器产生159.2Hz、9.81 m/s2(RMS)加速度。对于机器振动和手传振动用的小型加速度计可以通过M5螺栓或磁吸座固定到校准器台面上进行校准。159.2Hz工作频率可以很方便换算成速度值和位移值。具有体积小、重量轻、电池供电、使用方便等优点，适宜于工作测振仪、人体振动计及其所用传感器的现场校准使用。
