摘要：小信号测量是电子产品研发与调试中的常见难点，其效果取决于示波器的垂直分辨率（位数）、底噪与动态范围的共同作用。本文从位数与量化误差的基本原理出发，结合直流电源纹波测量、传感器低电平信号、失真分析、混合信号调试四类典型应用，介绍英国Pico PicoScope 5000E系列四通道16位示波器（含5000E+柔性版）的技术特点、选型方法与实操要点，供相关工程师参考。

关键词：示波器；垂直分辨率；有效位数（ENOB）；直流电源纹波；混合信号；PicoScope 5000E

一、引言

在电源调试、传感器前端验证与音频链路开发中，工程师经常需要观测毫伏级乃至更小的信号。传统8位示波器在垂直方向仅能提供256级量化，小信号细节容易被量化误差与本底噪声淹没，表现为“纹波看不清、杂散看不见、时序对不上”。

解决上述问题的方向之一，是采用更高垂直分辨率的测量方案。英国Pico推出的PicoScope 5000E系列四通道示波器，将16位垂直分辨率、22µV RMS底噪与73dB以上无杂散动态范围（SFDR）结合，并可选配16路数字通道组成MSO混合信号机型。本文以该系列为例，说明高分辨率示波器在小信号测量中的典型应用方法。

二、垂直分辨率与小信号测量的关系

示波器以有限级数量化波形幅值：8位对应2⁸=256级，16位对应2¹⁶=65536级，量化误差约为±½LSB。以垂直满幅10V为例，8位系统的最小可分辨级差约39mV，而16位系统约0.15mV。位数每增加1位，级数翻倍、量化误差减半。

需要注意的是，标称位数并不等于有效观察能力。仪器本底噪声会掩盖低位信息，实际起作用的是有效位数（ENOB）。因此评价示波器的小信号测量能力，应同时考察位数与底噪两项指标：只有在底噪足够低的前提下，高位数才能转化为真实的测量收益。

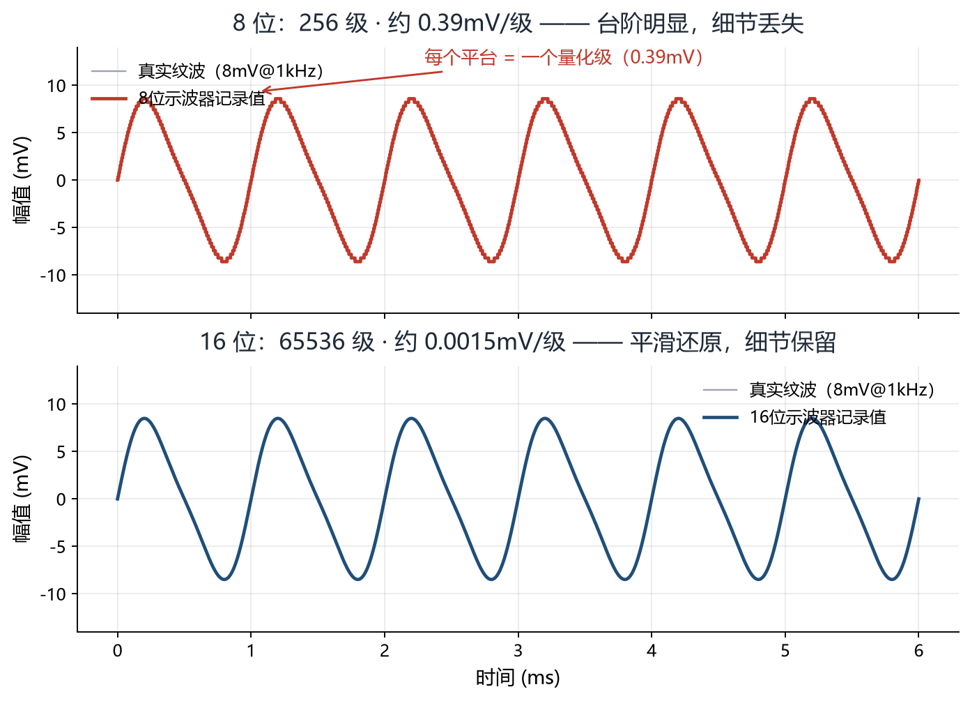

图2 同一量程下，8位（256级）与16位（65536级）对同一小纹波的还原差异（仿真示意）

三、PicoScope 5000E系列产品概述

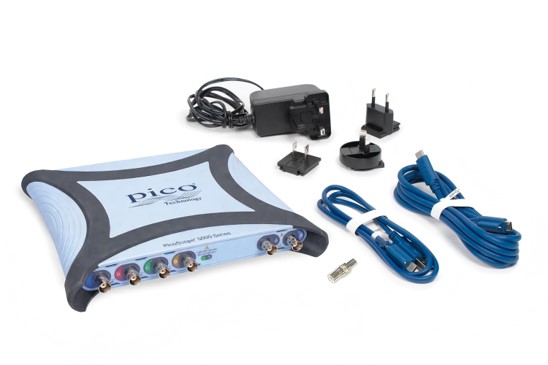

图1 PicoScope 5000E系列四通道16位示波器（图片来源：海洋仪器官网）

PicoScope 5000E系列为USB高分辨率示波器，四模拟通道同步工作，标配16位分辨率，底噪低至22µV RMS，SFDR超过73dB，16位模式带宽最高200MHz，可选配16路数字通道（MSO机型），配合PicoScope 7软件实现采集、频谱分析、串行解码与报告输出。

5000E+柔性版在此基础上增强高速采集能力：8位模式下带宽最高500MHz、实时采样率5GS/s（时间分辨率200ps）、2GB采集存储并支持内存分段，适用于高速数字边沿、开关瞬态与长时间数据包采集。两版本核心规格对比见表1。

表1 5000E系列两版本核心规格对比

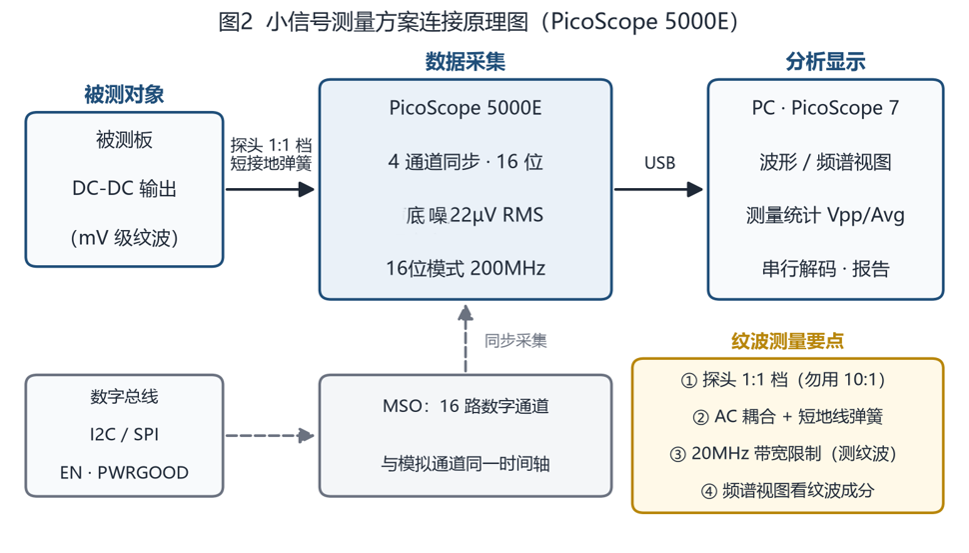

图3 小信号测量方案连接原理图（以电源纹波测量为例）

四、典型应用

4.1 电源纹波与噪声测量

开关电源输出纹波通常在毫伏量级，8位示波器在小档位下易受量化台阶与本底噪声影响，测量结果一致性差。使用PicoScope 5000E系列时，建议：使用1：1探头（如：OI1040 1:1 高稳态无源探头）；测量纹波时开启20MHz带宽限制，评估高频噪声时恢复全带宽；采用AC耦合并使用短接地弹簧，减少接地环路引入的干扰；利用PicoScope 7的频谱视图区分开关频率及其谐波与外部耦合成分，用测量统计（Vpp/平均值）替代目测读数，提高报告一致性。

4.2 传感器与低电平信号测量

应变桥路、压力与温度前端等传感器信号常在毫伏至微伏量级。22µV RMS底噪使示波器可直接接入信号链前端，减少高倍前置放大环节，缩短信号链路、降低引入误差；16位垂直分辨率在小信号叠加于大直流偏置时，仍可提供充足的动态范围用于放大观察。

4.3 失真与频谱分析

观测放大器、滤波器的谐波失真时，主要谐波成分往往比基波低数十分贝。SFDR＞73dB的动态范围可保证较小谐波不被底噪淹没；结合PicoScope 7软件内置频谱分析功能，可直观评估谐波分布随工作点的变化趋势。

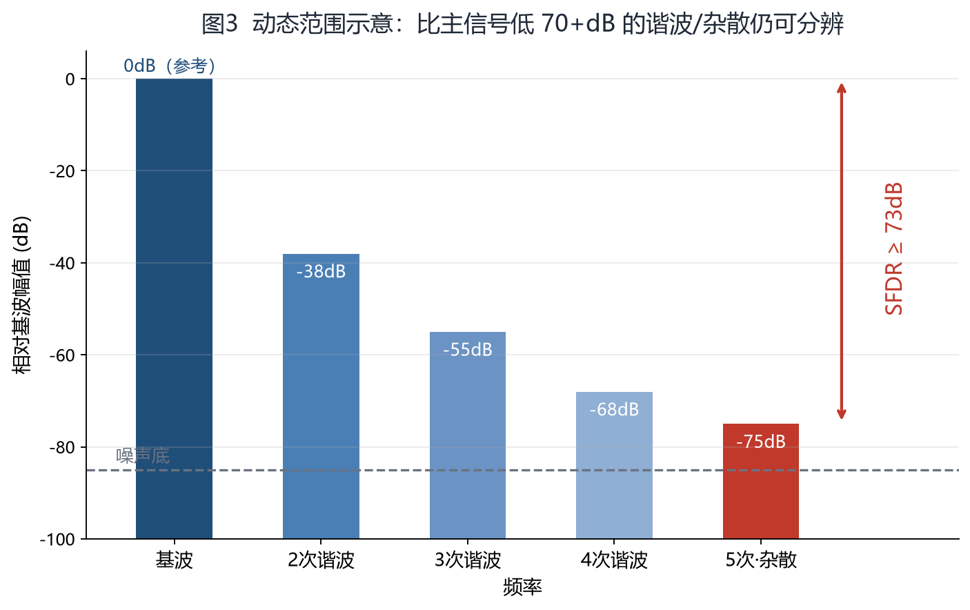

图4 SFDR示意：谐波/杂散电平与底噪的关系（示意数据）

4.4 混合信号与时序调试

电源时序验证（使能、PowerGood与各路电压上电顺序）及I2C/SPI配置联动问题，需要模拟与数字信号在同一时间轴上对照分析。5000E系列MSO机型提供4模拟+16数字同步采集；5000E+柔性版的5GS/s采样与2GB深存储适用于开关瞬态、振铃现象及长数据包捕获，内存分段功能可用于掩模限值测试与波形平均。

图5 电源上电时序与数字信号联动（MSO示意）

五、选型建议

（1）以小信号模拟测量（纹波、传感器、失真）为主的用户，5000E标准版即可满足需求；

（2）需兼顾高速数字边沿、开关瞬态与长时间采集的用户，建议选择5000E+柔性版；

（3）需要模拟与数字联合调试的用户，建议直接选择MSO机型（5462E+/5463E+/5464E+的MSO版本）；

（4）探头按带宽选配：OI1040（40MHz）OI8100（100MHz）、TA386（200MHz）、TA536（350MHz）、OIP500（500MHz）；MSO机型配套TA136连接电缆与TA139逻辑测试夹组。

六、结语

小信号测量能力是位数、底噪与动态范围共同决定的综合指标。PicoScope 5000E系列在四个同步通道上同时提供16位垂直分辨率、22µV RMS底噪与73dB以上动态范围，配合PicoScope 7软件与灵活的机型组合，可为电源、传感器、音频及混合信号方向的工程师提供兼顾精度与效率的日常测量方案。
