PicoVNA-R 6GHz便携式矢量网络分析仪和反射计，让实验室级射频测量走向作业现场

近日，北京海洋兴业科技股份有限公司（简称：海洋仪器）代理品牌英国比克科技有限公司（简称：Pico）发布了新产品PicoVNA-R 6GHz便携式矢量网络分析仪和反射计，该产品具备以下特点：

1．300 kHz 至 6 GHz 矢量测量：通过 Type N 母型测试端口获取 S11 与 S21 的幅值及相位，支持多种校准方法。

2．快速扫描模式：每个采样点测量时间低于 100 μs，20.2 ms 内完成 201 个采样点的扫描，可在调校与故障排查过程中实现实时响应。

3．极低的迹线噪声：典型值低至 0.008 dB RMS，可分辨出微小插入损耗变化及通带波纹—这些细节若使用噪声较大的仪器则会被掩盖。

4．机载电子校准：可在数秒内重新标定仪器，从而最大限度降低户外环境中的温度漂移。

5．时域分析：内置时域反射与透射测量功能（TDR/ TDT）， 用于定位并表征传输路径上的不连续点，且无需更换硬件模块。

6．即装即用型设计：IP66 防护等级外壳，尺寸 187 × 81 × 41 mm，重量 0.47 kg，通过单一USB-C 接口供电并控制。

7．适用于该仪器全生命周期的跨平台软件：PicoVNA 5 支持 Microsoft Windows、macOS、 Linux 及 Raspberry Pi OS 系统，具备全部功能且无需购买许可证。

8．自动化：一个独立的 API，提供 C、C++ 和 Python 示例，以及符合行业标准的 SCPI 远程接口。

典型应用场景

1．线缆故障距离定位：借助 TDR 时域功能直接给出故障距离，在电缆塔、车载布线现场完成故障点定位，减少线缆拆解工作量。

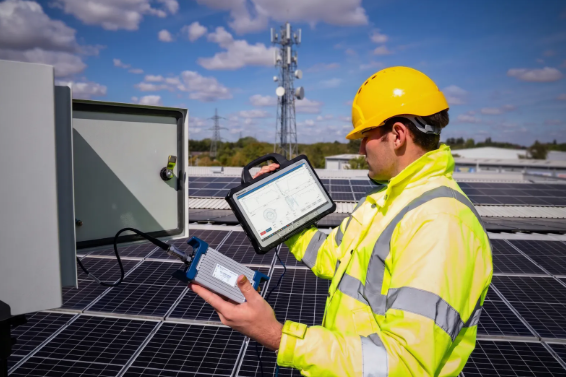

2．天线与馈线现场测试：户外站点直接完成回波损耗、插入损耗、相位测量，温度变化后快速刷新校准，保障早、晚不同时段测试结果具备可比性。

3．无源元器件表征：滤波器、衰减器、耦合器等器件研发验证，台式工位也可部署，占用空间小；已使用 PicoVNA 系列仪器的工程师可无缝上手。

4．自动化生产与 OEM 系统集成：体积小巧，API/SCPI 接口完善，可部署多条产线工位，也可嵌入第三方整机测试系统。

5．高校射频教学实训：高性价比，引导式校准向导降低操作门槛，适合批量配置教学实验室，配合射频教学套件开展实操培训。

咨询采购信息

如需了解 PicoVNA-R 详细规格、样机演示、报价及供货周期，可联系北京海洋兴业科技股份有限公司。

联系电话：010-62178811、62176775

业务邮箱：market@oitek.com.cn
