使用罗德与施瓦茨MXO系列示波器进行电源抑制比测量

您的任务

设计多相降压转换器等尖端电源产品时，需要测量设计的电源抑制比（又称电源纹波抑制比，简称PSRR）。PSRR是表征电源输出稳定性的重要指标，可以揭示输入电压变化对输出电压稳定性的影响。

海洋仪器的解决方案

使用R&S®MXO-K36频率响应分析（波特图）选件，使用示波器快速轻松地分析低频响应。表征各种电子设备的频率响应，包括无源滤波器和放大器电路。测量开关电源的控制环路响应和电源抑制比。R&S®MXO-K36选件使用内置波形发生器创建10mHz至100MHz的刺激信号。通过测量每个测试频率下刺激信号与DUT输出信号的比率，示波器波特图会以对数方式显示增益曲线和相位曲线。

R&S®MXO-K36 选件可让您测量电源抑制比并表征从稳压系统到稳压输出的转换。

测量设置

通过将正弦波信号施加到电源电压并测量从稳压器输入到输出的增益作为波纹电压频率函数来分析PSRR。

使用线路注入变压器（例如Picotest J2120A）可确保注入信号的隔离并防止产生直流偏置。

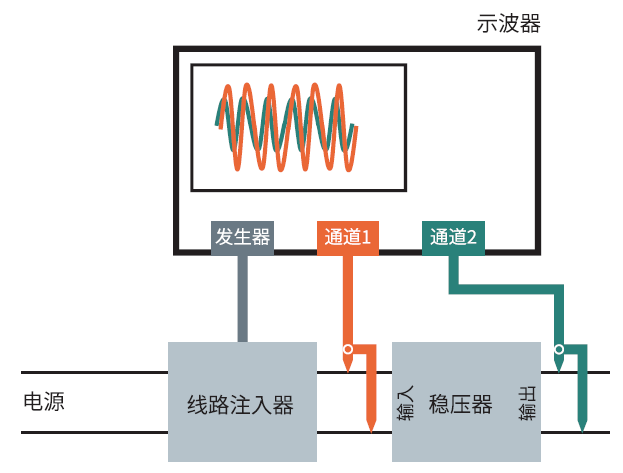

针对PSRR的测试设置

探测

高性能探头可以提供准确的PSRR测量结果探测由于被测DC-DC转换器的抑制比很高，峰峰值Vout信号幅度可能非常小。需要具有更高动态范围的探头。

尽管大部分示波器通常会使用10:1无源探头，但针对输出信号使用1:1无源探头可以扩大动态范围，同时显著降低测量系统中的固有噪声。罗德与施瓦茨推荐使用具有38MHz带宽的R&S®RT-ZP1X 1:1无源探头。

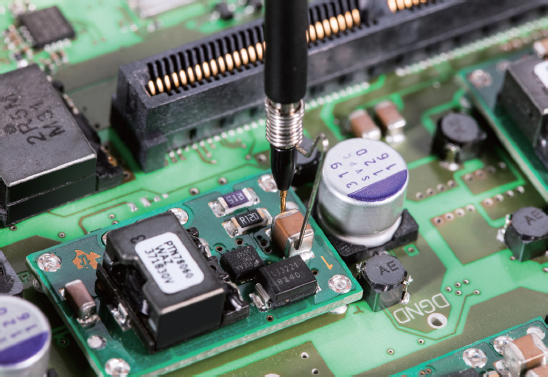

缩短探头的接地长度，可以尽可能减小接地环路电感。探头的标配接地引线会像天线一样放大无用的开关噪声。如果接地端子靠近Vin和Vout测试端口，不应使用长接地引线。使用R&S®RT-ZP1X探头的接地弹簧缩短接地，为测量提供良好的低噪声接地。

使用接地弹簧将为电源抑制比测量提供最佳的信噪比

仪器设置

将示波器连接到被测电路后，即可轻松开始测量：

将起始频率和终止频率设置为10 mHz至100 MHz，并确定发生器输出电平。

设定十倍程频率点以提高和调整采集分辨率。示波器每十倍程至多可采集500个频率点。

设置发生器输出的幅度分布 (最高100步长)，以抑制被测电路的噪声特性。

按“运行”(Run)以开始测量。测量结果以增益与频率的关系绘制。将标记设置为您感兴趣的点。

测量结果

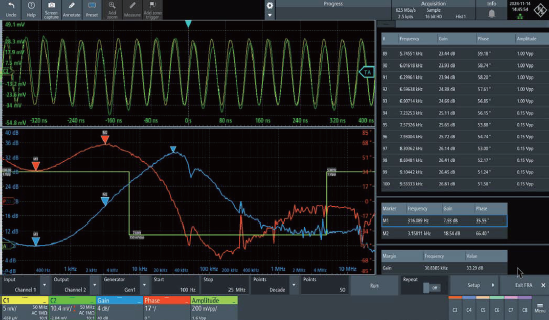

该图将稳压器系统相对于所应用的纹波电压的转换函数显示为相对于频率的增益。使用附加工具可以详细分析PSRR，还可以移动每个位置上的标记来查看测量的迹线。表格中显示标记坐标。

使用R&S®MXO-K36频率响应分析软件选件测量PSRR

测量结果表格包含每个测量点的详细信息 (频率和增益)。选中标记时，结果表格中的相关行将高亮显示。

总结

示波器是工程师用于测试和表征电源设计 (例如多相降压转换器) 的主要工具。R&S®MXO-K36频率响应分析 (波特图) 选件非常适合分析电源抑制比等参数。
