TDD网络上行链路中的干扰排查，FPH手持式频谱分析仪为您排忧解难

随着5G的日益普及，保持频谱纯净给网络运营商带来了新的挑战。无论是游戏应用、电影快速下载，还是通过会议平台共享演示文稿，人们都期望实现高速数据传输、超低延迟和超高可靠性。最大化频谱效率以及成本竞争正推动着无线市场的发展。时分双工（TDD）技术应用于频谱在3GPP定义的同一信道或频段内，由下行链路（DL）和上行链路（UL）共享的情况。即便TDD在无线领域并非新鲜事物，但其应用也带来了新的挑战，尤其是在使用传统频谱分析仪检测干扰时。

通信上行链路比下行链路更容易受到干扰。在频分双工（FDD）网络中，很容易聚焦于分配给上行链路的频段，并且可以使用频谱分析仪或便携式接收机识别并定位干扰源。在TDD网络中，下行链路和上行链路使用相同频率，下行链路信号会掩盖上行链路信号及任何其他信号。

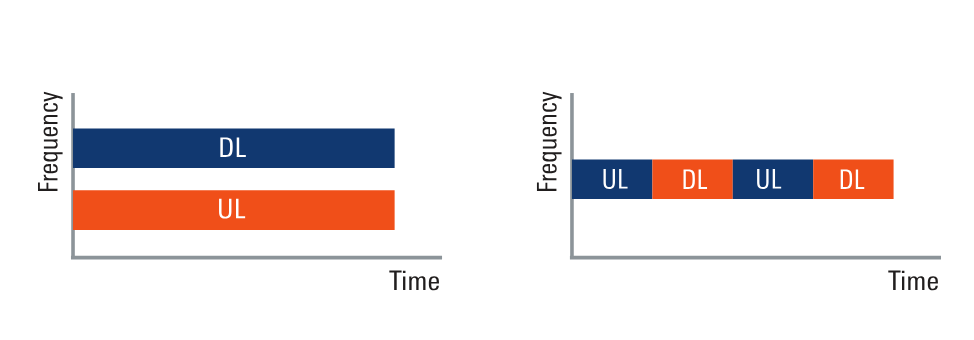

FDD信号（左）与TDD信号（右）的典型配置

海洋仪器的解决方案

罗德与施瓦茨的手持式解决方案，如R&S® FPH手持式频谱分析仪，支持门控触发功能，使用户能够在时域内分离上行链路和下行链路信号。

轻松分离UL和DL时隙

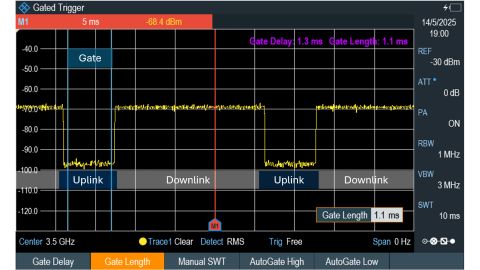

捕获的5G新空口（TDD）信号在同一频段内不断变化，这使得分离上行链路和下行链路信号变得困难。在时域测量（零跨度模式）中，可以直观地看到上行链路和下行链路时隙。用户可以配置一个具有特定长度的窗口或门控。在此应用中，用户配置一个门控，使其落在上行链路时隙内。这样就可以方便地对上行链路信号进行频谱测量。

FPH利用门控触发功能区分上下行链路，清晰识别间歇性干扰信号

识别和定位干扰源

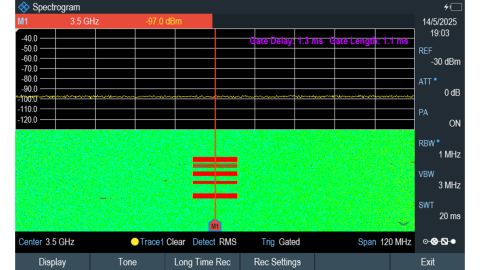

R&S® FPH手持式频谱分析仪支持的瀑布图有助于识别干扰信号。长达999小时的长时记录功能对于识别偶发干扰源非常实用。信号可以在用户配置的特定时间窗口内或针对特定信号限值进行记录。

R&S® FPH手持式频谱分析仪具备音调功能，有助于干扰排查过程。用户可以使用定向天线，通过聆听仪器发出的音调来寻找信号。干扰源的功率越高，仪器发出的声音音调就越高。

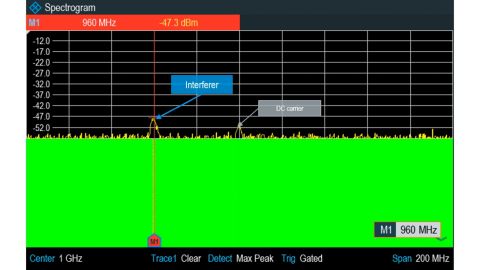

FPH显示上行信号中的干扰
