任意波形发生器双通道信号的耦合问题

在电子测量系统中，任意波形发生器（AWG）作为激励信号源具有广泛的应用。AWG采用直接数字合成技术（DDS），能够产生各种复杂波形，并具有高频率分辨率、高稳定度、快速频率切换、低相位噪声以及良好的调制特性等优点。然而，在实际应用中，随着信号输出频率的提高，通道间的相互干扰可能导致输出波形严重失真。本文针对这一问题，从板级电源完整性和信号完整性角度出发，对任意波形发生器进行了优化设计。

首先，我们采用了目标阻抗法来设计系统的电源阻抗。目标阻抗法的原理是根据电压噪声容限来确定目标阻抗值，然后通过添加退耦电容，使电源分配网络（PDN）的阻抗在整个工作频段范围内都低于目标阻抗值。在本系统中，我们根据FPGA I/O口供电电压和内核电压的数据手册，计算出了相应的目标阻抗值。

在退耦电容网络的设计中，我们选择了不同封装、不同容值的电容并联组成去耦电容网络。不同封装和容值的电容可以在不同的频段内提供有效的去耦效果，从而确保系统在整个工作频段内都能达到退耦要求。同时，我们还注意了去耦电容的放置，尽可能减少安装电感，以提高电容的高频去耦能力。

除了电源完整性外，我们还关注了信号完整性。在高速电路中，传输线的阻抗控制对于防止信号反射和减少串扰至关重要。因此，我们设计了可控阻抗的传输线，并使用了Polar SI9000等工具进行阻抗计算，以确保信号线的阻抗达到设计要求。

在完成布局布线后，我们使用了Cadence Sigrity软件进行系统板级后仿真。通过对比第一版（V1）和第二版（V2）的电源阻抗曲线，我们发现V2版的阻抗值显著降低，达到了设计要求。然后，我们使用示波器和信号分析仪对DDS输出波形进行了测试。测试结果表明，V2版很好地解决了任意波形发生器双通道信号耦合的问题。

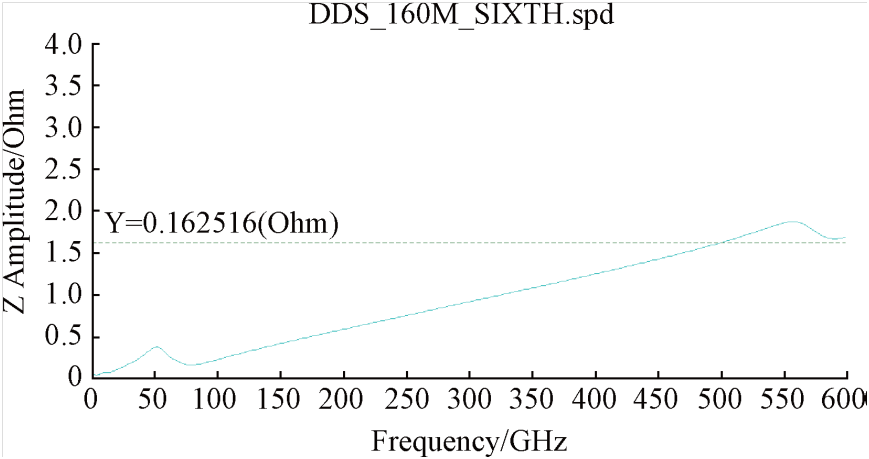

V1版FPGA2.5 自阻抗曲线

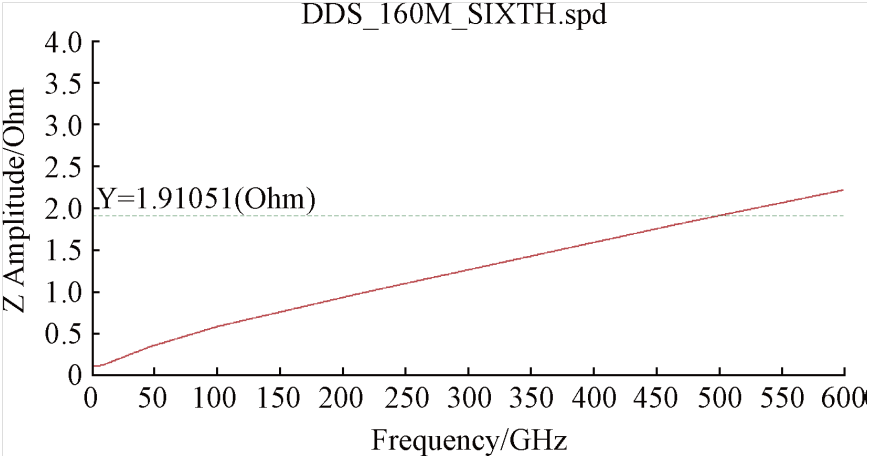

V2版FPGA2.5 自阻抗曲线

综上所述，本文从板级电源完整性和信号完整性角度出发，采用目标阻抗法和大量仿真相结合的方法对任意波形发生器进行了优化设计。通过系统板级后仿真和硬件测试验证，该方法有效地解决了双通道信号耦合问题，对相关问题具有一定的指导价值。这一研究不仅提高了任意波形发生器的性能，也为高速电路设计提供了有益的参考。
