USB仪器系列16 |PicoLog1000系列多通道USB电压数据记录仪

发布时间：2022-08-08 17:00:41

　　USB数据记录仪/USB数据采集器：数据采集英文为DataAcquisition，简称DAQ，指测量电压、电流、温度、压力、声音、编码数据等电气或物理现象的过程。数据采集器指从传感器和其它待测设备等模拟和数字被测单元中，自动采取非电量或者电量信号，送到上位机或计算机中进行分析和处理的仪器。数据采集器应用广泛：可视测量、数据记录、控制、自动化测试、监测、原型机制造等。
　　数据记录仪是数据采集器的一种，其从传感器获取测量结果，并将这些结果存储起来备用的电子仪器。数据记录仪记录的常见物理量为温度、电压、电流、速度、张力、位移和其它。数据记录仪和传感器（也为探头）一起配合工作，将待测的物理量和激励信号转换成电信号，如电压和电流；之后这些电信号再被转换或数字化为二进制数据。简单地讲，记录仪就是将一个或多个变量随时间（或其它变量变化）的过程转换为可识别和读取的信号的仪器。

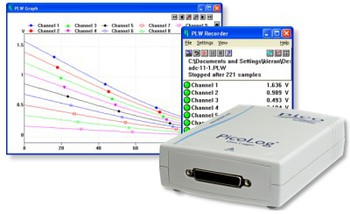

　　1000系列多通道USB电压数据记录仪：两款可选，高达16通道
　　专为满足广泛的通用电压、传感器和变送器等记录应用的多通道数据采集器，PicoLog 1000系列高速电压输入多通道采集器具有独立的可配置缩放和控制输出的软件、一个自定义前端电路的外部端子板和一组可选的10位或12位输入分辨率。
　　有两个型号可选：1012型为12个输入通道、1216型为16个个输入通道。而且利用PicoLog软件，使用者最多可连接20台1000系列数据记录仪到1台电脑上，进而搭建多达250个通道的数据采集系统，或者把1000系列记录仪和其它设备（例如USBTC-08热电偶数据记录仪）连在一起使用。支持应用程序接口（API）和样例，满足C、Excel(VBA)和LabVIEW等语言和程序。


特点如下：

每台数据记录仪高达16输入通道

每台数据记录仪高达4输出通道

同时使用多达4个数据记录器

高达1MS/s采样率

USB连接和供电，无需外接电源

完善与可扩展的PicoLog记录软件

提供驱动程序与软件开发包(SDK)

一台PC可同时连接20台记录仪

配备1000端子板：该款可选购的端子板含螺钉端子，使用户轻松又快速连接传感器到记录仪上。该端子板上配有焊盘，使用者可在上面安装电阻来扩大每个输入的测量范围。

选型指南：

型号	功能和特点
1012	• 12通道；10位分辨率；精度：1%； • 采样率（数据流模式）：每通道1kS/s（PicoLog），100kS/s（API）； • 采样率（数据块模式）：每通道1MS/s（PicoLog、API）； • 采样率（实时连续模式）：≥1kS/s； • 采集大小：内置8128点缓存、用SDK为1M采样点（取决于采样率）； • 软件配置的数字输出（D0…D3）：2； • 模拟带宽：DC～70kHz。
1016	• 16通道；12位分辨率；精度：0.5%； • 采样率（数据流模式）：每通道1kS/s（PicoLog），100kS/s（API）； • 采样率（数据块模式）：每通道1MS/s（PicoLog、API）； • 采样率（实时连续模式）：≥1kS/s； • 采集大小：内置8128点缓存、用SDK为1M采样点（取决于采样率）； • 软件配置的数字输出（D0…D3）：4； • PWM数字输出：1通道；周期：100µs～1800µs；占空比：0%～100%； • 模拟带宽：DC～70kHz。
1000	• 单独订购的端子板
