USB仪器系列14 |PG900系列差分皮秒USB脉冲发生器
- 发布时间：2022-08-08 14:58:24
USB差分脉冲发生器：Pulse Generators，是一种能提供连续脉冲流（或矩形脉冲）的电压或电流波形输出的仪器。连续脉冲流是一种信号：它离开原始电平到另一个单一电平持续一段有限时间，然后又返回原始电平持续一段有限时间。脉冲源主要性能指标为：最高脉冲频率、电平范围、最小过渡时间（上升或下降时间、边沿速率、跳变时间）、占空因数、延迟范围、定时分辨率和抖动等。脉冲发生器一般与高速取样示波器配合，用来测量高速信号和数据信号。

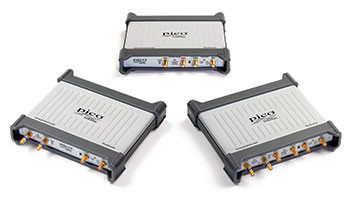

PG900系列差分皮秒USB脉冲发生器：三款可选：PG911、PG912和PG914。
快速过渡脉冲在单一瞬间以宽带信号来激励传输路径、设备或网络。这样的脉冲信号，再结合差分功能，在许多高速宽带测量中非常有用，例如：时域反射（TDR）测量、半导体测试、千兆互连和端口测试、及雷达系统的测试；尤其在数字、计算、互连和通信系统中，高速时域差分数据已成为主要测量挑战。
现在，使用快速过渡的USB差分脉冲发生器，经济实惠，彻底解决差分高速数据时域测试以下的大问题：
•TDR和TDT网络和匹配分析；
•光谱和平面度测量；
•定时、抖动和串扰测试。
| 型号 | 功能和特点 |
| PG911 | • 集成阶跃恢复二极管输出：50Ω，SMA(母)； • <60ps过渡时间；两路2.5V～6V可调幅度输出； • ±1ns时间偏移，1ps步进； • 200ns～4μs脉冲宽度；1μs～1s内部时钟周期； • 相对于外部触发<3.0psRMS抖动（典型值）； • –20dB/10G/SMA(公-母)衰减器，应用于SRD阶跃恢复二极管输出端。 |
| PG912 | • 外置正负隧道二极管脉冲头：50Ω，N(公)； • <40ps过渡时间；两路>200mV固定幅度输出； • ±200ps时间偏移，1ps步进； • 200ns～4μs脉冲宽度；1μs～1s内部时钟周期； • <3psRMS抖动，对应于外部触发器； • N(母)–SMA(公)转接器，应用于TD二极管脉冲头。 |
| PG914 | • 双模式发生器，含PG911和PG912功能 |
以上USB差分脉冲发生器再结合9300系列USB采样示波器，应用广泛！
版权声明：本资料属于北京海洋兴业科技股份有限公司所有，如需转载，请注明出处！
