USB仪器系列17 | ADC-20系列高分辨率USB电压数据记录仪

  • 发布时间:2022-08-11 15:08:29

  USB数据记录仪/USB数据采集器:数据采集英文为DataAcquisition,简称DAQ,指测量电压、电流、温度、压力、声音、编码数据等电气或物理现象的过程。数据采集器指从传感器和其它待测设备等模拟和数字被测单元中,自动采取非电量或者电量信号,送到上位机或计算机中进行分析和处理的仪器。数据采集器应用广泛:可视测量、数据记录、控制、自动化测试、监测、原型机制造等。
  数据记录仪是数据采集器的一种,其从传感器获取测量结果,并将这些结果存储起来备用的电子仪器。数据记录仪记录的常见物理量为温度、电压、电流、速度、张力、位移和其它。数据记录仪和传感器(也为探头)一起配合工作,将待测的物理量和激励信号转换成电信号,如电压和电流;之后这些电信号再被转换或数字化为二进制数据。简单地讲,记录仪就是将一个或多个变量随时间(或其它变量变化)的过程转换为可识别和读取的信号的仪器。

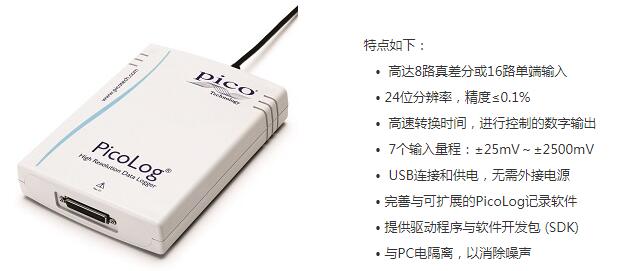

  ADC-20系列高分辨率USB电压数据记录仪:两款可选,超强的分辨率和精度
  高达24位分辨率,ADC-20ADC-24 USB数据记录仪能够探测最微小的信号变化。真差分输入、电气隔离和软件可选采样率等功能实现超高无噪声分辨率,并确保测量可靠性和测量精度控制在0.1%以内。


  灵活多变的多通道采集:ADC-20和ADC-24数据采集器都具有真差分输入,可实现优异的噪声消除效果;每路差分输入可配置为2路单端输入。ADC-24记录仪最多有8路差分或16路单端输入,这种灵活性使工程师能够全面控制所使用的输入类型。例如:配置ADC-24使用4路差分和8路单端输入,或者2路差分和12路单端输入;以此类推,随便选。最多高达7个双极电压量程,具有足够的通用性,可广泛应用于各种不同类型的传感器和信号。

型 号功能和特点
ADC-20• 输入通道:4个差分、8个单端;20位分辨率;精度:0.2%;
• 每通道转换时间:660ms、340ms、180ms、100ms、60ms;
• 电压量程:±2500mV、±1250mV;
• 输入阻抗:差分为2MΩ、单端为1MΩ;
• 参考输出:+2.5V±2.5mV、+5V±1.0V、–5V±1.5V,在2mA;
• 共模抑制比:95dB(通道与com)、> 125dB(地与com),在DC~60Hz。
ADC-24• 输入通道:8个差分、16个单端;24位分辨率;精度:0.1%;
• 每通道转换时间:660ms、340ms、180ms、100ms、60ms;
• 电压量程:±2500mV、±1250mV、±625mV、±312mV、±156mV、±78mV、±39mV;
• 输入阻抗:差分为2MΩ、单端为1MΩ;
• 参考输出:+2.5V±2.5mV、+5V±1.0V、–5V±1.5V,在2mA;
• 共模抑制比:95dB(通道与com)、> 125dB(地与com),在DC~60Hz;
• 数字I/O:4个双向 (3.3V CMOS)。
PP310单独订购的外部端子板,使有螺钉端子,快速连接和断开不同的传感器

USB数据记录仪/采集器产品推荐:

  1、CM3 USB电流数据记录仪

  2、1000系列多通道USB电压数据记录仪

  3、ADC-20系列高分辨率USB电压数据记录仪

  4、TC-08热电偶温度记录仪

  5、PT-104铂电阻温度记录仪

  6、DrDAQ实验数据采集仪
