使用UTS3000B系列频谱分析仪进行EMI预认证测试

电磁兼容性（EMC）是指设备或系统在其电磁环境中符合要求运行并不对其环境中的任何设备产生无法忍受的电磁干扰的能力。EMC包括电磁干扰(EMI)和电磁抗干扰（EMS）两个方面。

作为EMC测试的一部分，EMI测试在产品设计早期阶段的介入是必要的。一般来说，电子类产品开发过程中 ，EMI测试的实施常分为： EMI诊断和调试、EMI预认证测试、EMI一致性测试这几个阶段，各阶段的目的和方法都是不同的。

预认证测试就是在产品研发或设计阶段进行，用于早期发现传导发射和辐射发射是否存在问题，预认证测试通常在非标准实验室环境（如研发实验室）中进行，结果可能与正式认证测试存在差异，主要用于风险排查。认证测试一般是实验室多用，确认产品是否严格符合标准，是产品上市前的强制检测要求。只有通过一致性测试的产品，才能获得相应的认证，进而在市场上合法销售。

所需设备

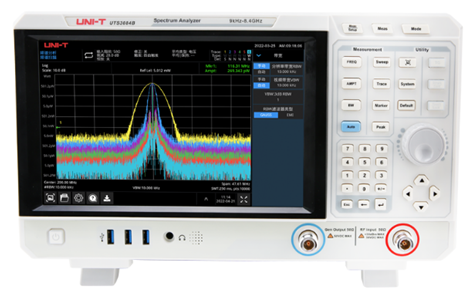

UTS3000B系列频谱分析仪：作为测试的核心设备，用于精确测量电磁信号的频率、幅度等参数，为EMI辐射干扰测试提供关键数据支持。

天线及天线塔：用于接收被测物（EUT）辐射出的电磁信号。

OI-AMP2G20低噪声放大器：当接收到的信号较弱时，低噪声放大器可对信号进行放大，提高测试系统的灵敏度，确保能够准确测量微弱的电磁信号。

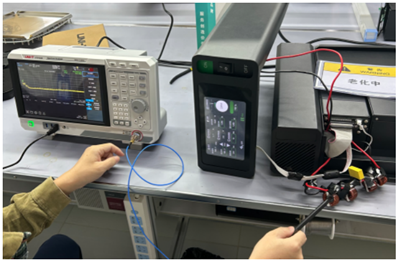

将被测物（EUT）与近天线按照规定的距离进行放置。该距离的确定需参考相关测试标准，以确保测试结果的准确性和可比性。将天线通过合适的电缆与频谱分析仪相连。在信号较弱的情况下，在天线与频谱分析仪之间接入前置放大器，以增强信号强度。启动频谱分析仪，设置相应的测试参数，如频率范围、分辨率带宽、视频带宽等，开始进行预认证测试。在测试过程中，密切关注频谱分析仪显示的信号特征，查找是否存在异常的电磁辐射信号。若发现异常信号，需进一步分析其频率、幅度等特性，结合被测物的电路设计和工作原理，初步判断问题可能出现的环节。
