罗德NGL200/NGM200多电源同步控制应用

随着技术的日益复杂化，系统也变得更为精密，尤其是电池管理系统（BMS）。这些系统对某些行业（如汽车制造商）至关重要。电池管理系统有助于优化各种设备和系统中的电池性能、安全性及整体寿命。不当的电池管理不仅会降低性能，还会带来安全隐患、数据丢失和可靠性下降。高更换成本及环保问题也要求对电池寿命进行优化。

在测试过程中模拟电池行为可以大大降低BMS风险。模拟让设计者和开发者能够在虚拟环境中测试BMS性能，而无需任何物理原型。他们可以在生产开始前识别并解决潜在问题，从而减少实际应用中出现问题的可能性。

海洋仪器解决方案

海洋仪器提供了一个出色的解决方案，能够同时且独立地控制所有电源通道和开关输出。所有R&S NGL200/NGM200电源通道都与接地设备导体和数字仪器地线隔离。通道可以并联以增加电流能力，或串联以获得更高电压或双电压供电。无论哪种方式，所有电源通道都必须同时开启或关闭，以保护电路并避免其他通道中的过流。

同步原理

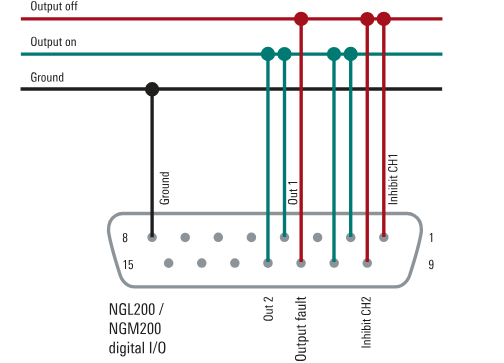

所有连接器具有相同的布线和配置。连接采用总线结构，包含三种线型：一种用于激活输出，一种用于关闭输出，以及一个接地连接。所有输出通过手动或远程控制同时切换，使用罗德与施瓦茨的数字I/O选件，同步R&S NGL200/NGM200电源通道输出的同时开关操作。罗德与施瓦茨直流电源可以连接并配置为在复杂系统中跨多个电源同步开关所有通道。

用于输出总线结构

同步操作

在R&S NGL202/NGM202上按下CH1或CH2按钮，或在R&S NGL201/NGM201上按下输出按钮，将开启所有连接仪器的通道。

在R&S NGL202/NGM202上关闭CH1或CH2按钮，或在R&S NGL201/NGM201上关闭输出按钮，或通过远程命令停用任何通道，将关闭所有连接仪器的通道。

通道还可以编程设置过流、过压和过功率保护，当数值超过保护限制时，所有通道将自动关闭

总结

多个R&S NGL200/NGM200电源通道可以并联或串联，例如在BMS测试过程中模拟电池单元时。通道可以单独或集中控制。数字I/O选件可用于同步开关通道输出。
