漏电流钳表新解:通电状态下测量绝缘性能

  • 发布时间:2019-01-02 11:30:40

  众所周知,在电气安规要求中,对断路器(例如漏电保护器)的二次回路测试(零相测试)或接地线检测(线电流测试),需要确认电路是否存在漏电流。若有漏电时,用零相测试,按顺序检测钳形漏电表(MN73+BM805),发现出现2.5mA的电路点,就很容易带电找到漏电处。此时电阻值计算方法(V=IR)如下:220÷2.5mA(220÷0.0025)=20kΩ=0.02MΩ。

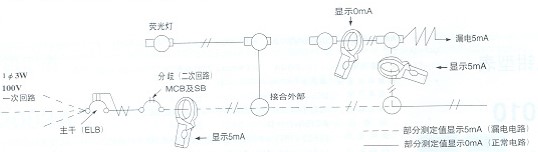

  在现代用电电路中,为了节约电力,内置变压器的电子产品越来越普及,它们极易受到谐波的影响,此时漏电开关断路跳脱的电气事故相应增加。使用一些必要的仪器测量监测谐波(例如OItek的OI61-830CN谐波监测器),或内置过滤谐波漏电流钳表,检查出造成断电断路器跳脱的真实原因:即受漏电,还是受谐波的影响。例如具体可用在供电电路或机器漏电部分的检查(负荷在2.5mA漏电时,见下图)。(关于本文请讨论010-62176775)。


版权声明:本资料北京海洋兴业科技股份限公司所有,如需转载,请注明出处!
