示波器: 深存储的重要性

  • 发布时间:2018-12-06 15:19:33

具有深采集存储的示波器具备哪两种重要优点?

  存储深度等于每次采集时最大能够存储的样本点数。存储深度以点数(Mpoint)或样本数(Msample)为单位。


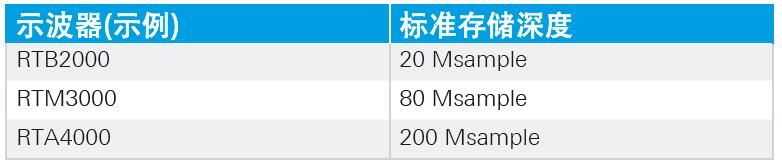

  最好使用具备深存储的示波器。此类示波器具备两大重要优点:

  捕获更长时间的信号

  深采集存储的一个明显优点是能够捕获更长时间的信号。在事件原因和结果相隔较长时间的情况下,以及查看耗时较长的事件时,深存储非常有用。在最大采样率条件下,您的示波器能捕获多长时间的信号?您可以使用以下公式进行计算:


  捕获更长时间,同时保持最大带宽

  此类示波器的第二个优点通常会被忽视。请记住:


  随着示波器的采集时间增加,将需要使用更多存储来尽量保持最大采样率。随着捕获时间增加,示波器存储将被占满。因此,示波器会开始降低采样率。捕获时间增加一倍会导致采样率降低二分之一。

  示波器通常设计为具备最大采样率,以匹配所需的最大模拟带宽。采样率降低之后,可能无法准确地重建信号。可能会出现混淆现象。

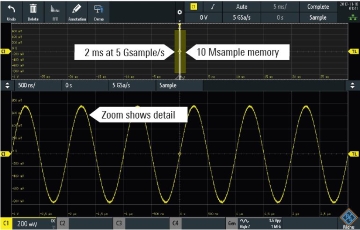

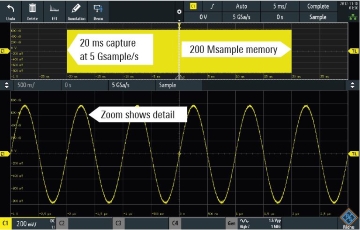

  在10Msample存储和5Gsample/s采样率的条件下,示波器将捕获2ms时间。


  在200Msample存储和5Gsample/s采样率的条件下,示波器将捕获40ms时间。

  存储越大,即表明示波器可在捕获时间增加时维持最大采样率。具备较低存储的示波器必须尽快降低采样率,因此会在较大的时基范围内降低带宽,而具备较深存储的示波器则可以维持全带宽。

深存储是否存在缺点?

  较大存储会降低处理和更新率。这会降低示波器的响应速率,并增加每次采集间隔的停滞时间。如果具备较大深存储,用户可以自定义存储深度限值。

分段存储怎么样?

  示波器通常会包含一种模式,可将存储划分为较小分段。例如,罗德与施瓦茨示波器的历史模式即包含分段存储。用户可以指定存储应被划分为几个分段,每个分段均具备同等长度。当示波器观察到第一个触发事件时,会开始在采集存储的第一个分段中存储采样点,直至第一个分段存储满。之后示波器会重新做好触发准备,开始寻找下一个出现的触发事件。当触发事件发生时,示波器会在下一个存储分段中存储采样点。示波器会不断重复这一过程,直至所有存储分段均存储满。

  在捕获停滞时间较长的突发信号时,分段模式尤其有用。许多串行总线和通信信号均属于此类信号。通过分段存储,示波器可以维持高采样率,同时捕获长达数秒、数小时或数天的信号。

更多资料请下载:示波器:深存储的重要性.pdf
