存储记录仪与数字示波器、数据采集仪的区别

  现在,记录波形观测装置分成三大类:高速领域的示波器、中低速领域的存储记录仪、低速领域的数据采集仪。至于如何来选择的话,可以根据所要测量的信号波形的频率或记录间隔来选择,或是测量回路上GND电位不同的情况下,根据输入信号的电压值等来决定。

  数字示波器在观测高速现象方面是优先选择,但因为示波器通道之间共地,因此在测量回路中测量有GND电位差的地方或测量有强?弱电混合存在的机电一体化控制回路等的时候,可能会引起回路之间的短路或接地故障之类的事故。

  存储记录仪的通道之间是绝缘的,因此可以在观测工频电源的AC波形同时进行DC控制系统的测量或是变频器、逆变器的输入输出之间的波形记录等,在前面所述的强?弱电混合回路方面的测量中发挥实力。

  数据采集英文为Data Acquisition,简称DAQ,指测量电压、电流、温度、压力、声音、编码数据等电气或物理现象的过程。数据采集器指从传感器和其它设备等模拟和数字被测单元中,自动采取非电量或电量信号,送到上位机或计算机中进行分析和处理的仪器。数据采集器应用广泛:可视测量、数据记录、控制、自动化测试、监测、原型机制造等。

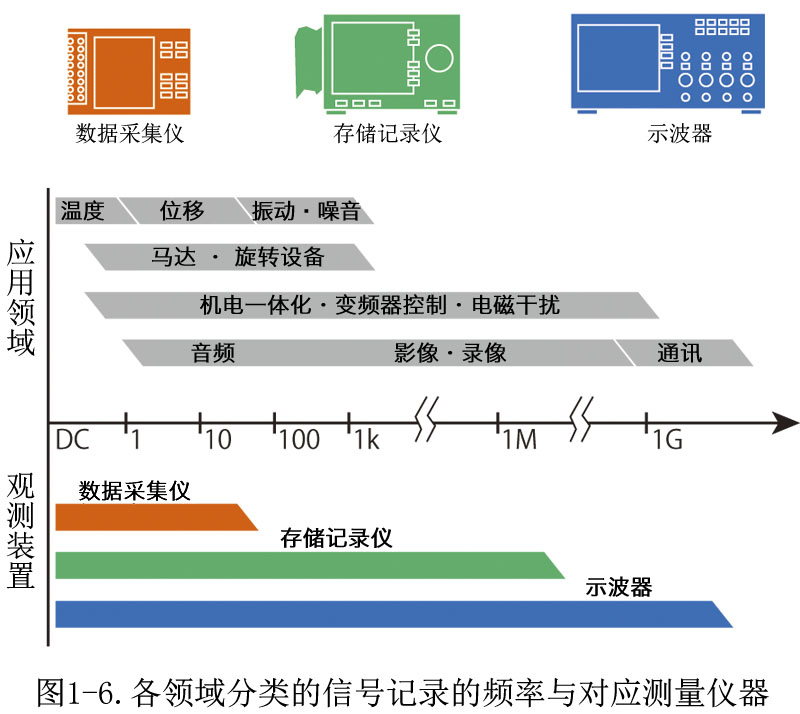

  另外,由于提高了采样速度,具备了音频领域以上的f特性,通过后面所述的各种丰富的输入单元,还可进行机械?振动之类的物理测量。图1-6所示为各领域分类的信号波形的频率范围以及所对应的波形观测装置的范围。

版权声明:本资料北京海洋兴业科技股份限公司所有,如需转载,请注明出处!
