如何HM8118电桥进行直流电压/电流偏置测量？

        本文图片全文请下载：HM8118电桥进行DC电压电流偏置测量.pdf

        HM8118电桥可选择在AC测量信号上叠加DC电压或电流，这样那你会得到一种更精确的测量结果，你可以评估元件的好坏：电容、电感、半导体、或者在后续电路中任何其他被测设备（DUT）。因此，偏置（BIAS）设置以及测试频率应与被测装置的参数（电压/电流和工作频率）一致。

        为了实现以上功能，HM8118电桥根据使用要求提供了多种设置： 一是内部偏置电压以10mV的步进电压可设置到+5 V（DC）。另外一个是通过连接后面板的辅助电源，外部偏置电压叠加到测量上；这样，在实际应用中，会发现进行电容测量时要求甚至高达+40V的直流电压都能实现。

        与同类和同档次的电桥对比，具有非常灵活处理的可选择偏置电压值等参数的能力，HM8118电桥为独树一帜。

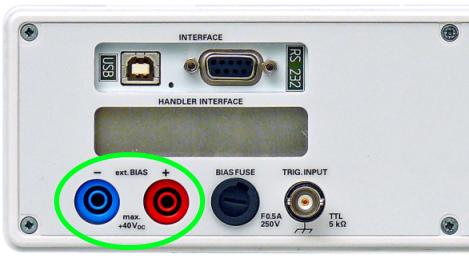

HM8118电桥后面板

        但是，在电感测量时LCR电桥只提供内部偏置电流，该偏置电流设置范围为0mA～200mA（DC）、分辨率为1mA。不幸的是，在较高直流电流测量电感时，不可能将外部电流源连接到HM8118电桥。

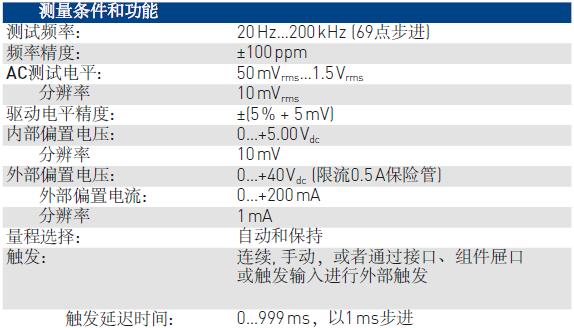

        在快速进行设备的偏置设置前，我们简单总结一下上述技术内容： 1、BIAS偏置电压用于电容测量，并且适用于HM8118电桥在C-R/C-D模式； 2、内部偏置电压高达+5V，外部偏置电压高达+40V(500mA保险)； 3、BIAS偏置电流用于电感测量，并且适用于HM8118电桥在L-R/L-Q模式； 4、内部电流最高到200mA。

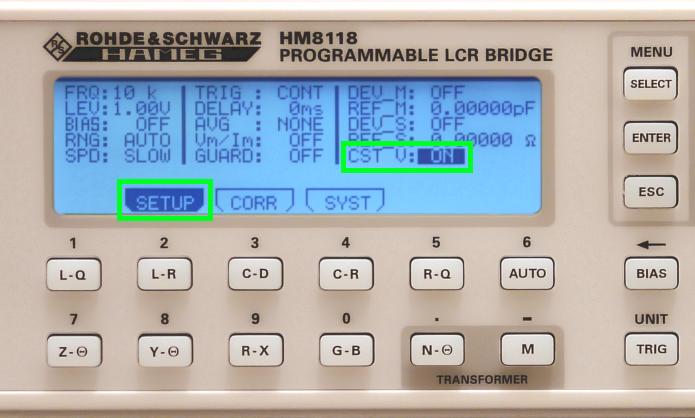

        使用偏置电压(C-R/C-D)或偏置电流 (L-R/L-Q)进行测量时，在‘SETUP’子菜单中‘CST V’(恒压)必须设置为‘ON’。

        用BIAS内部偏置电压进行测量：

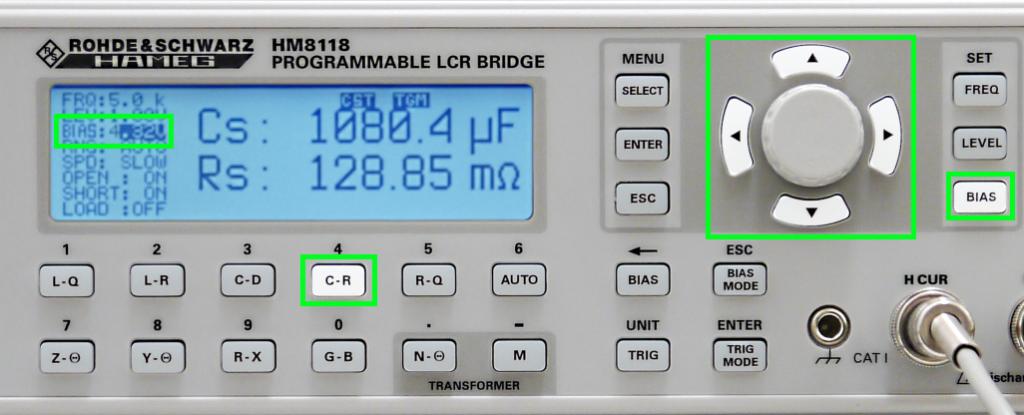

        第一步：如果是电容器件，请选择相应的测量模式(C-R/C-D)。第二步：通过按 ‘BIAS’按钮设置电压幅度，使用旋钮和箭头按钮，在0～5V范围内选择电压。例如：要测量1000uF (20V) 极化电解电容器，频率为5kHz，下面的图表明为HM8118电桥的设置----在C-R模式，叠加了4.32V偏置电压。最后：通过按“BIAS-Arrow”按钮，打开DC电压，该按钮会点亮，并且如果所有的设置正确，会显示带BIAS偏置测量。

        用外部偏置电压BIAS进行测量：

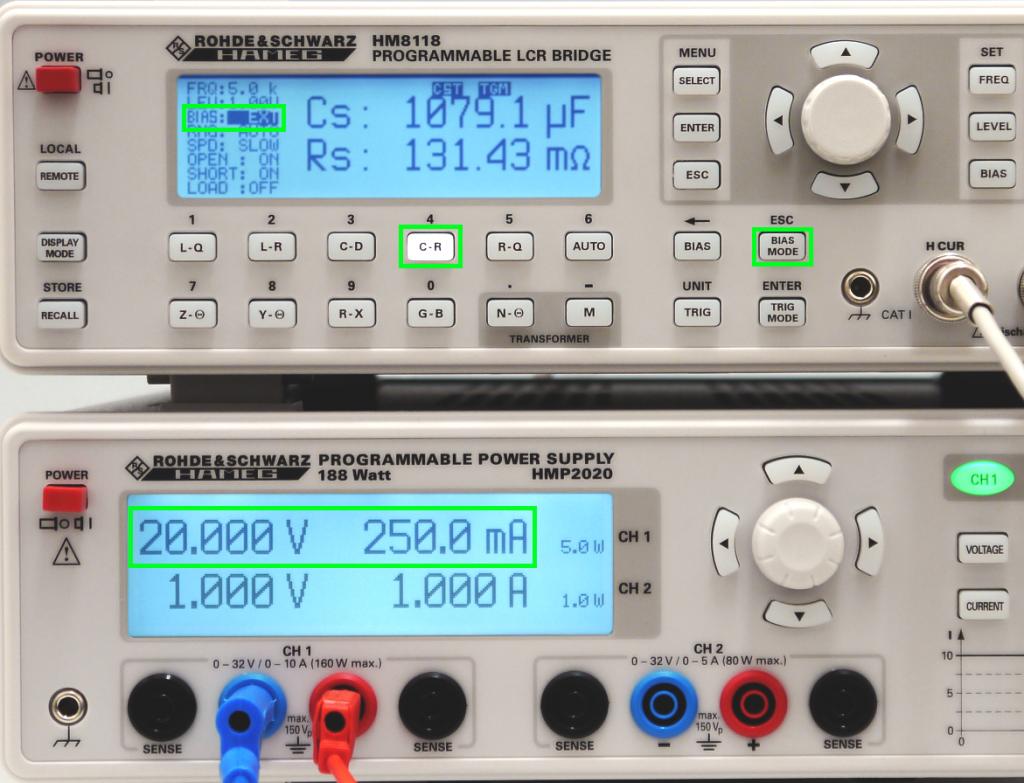

        与测量模式(C-R / C-D)的DC电压偏置唯一不同的是：此处用到了外部电源。例如下面的图例，一台HMP2020直流电源连接到了测量系统中，正如图中显示，直流电源电压设置为20V，并且电流限值为250mA。

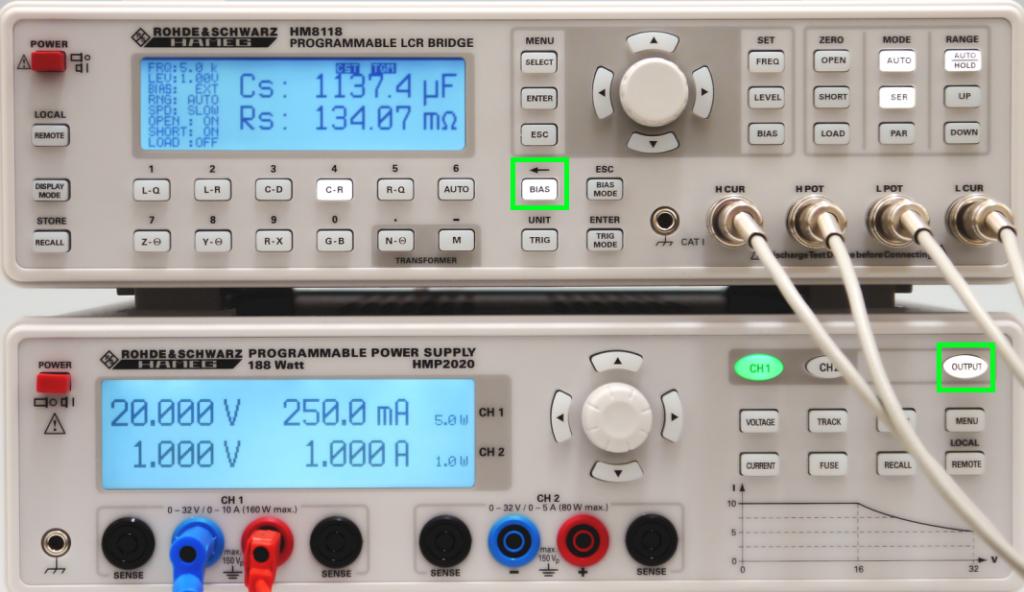

        现在，通过按‘BIAS MODE’按钮和旋转旋钮，从内部‘INT’到外部‘EXT’改变BIAS偏置模式，与以前一样，最后通过按‘BIAS-Arrow’按钮，打开DC电压，该按钮会点亮，并且如果所有的设置正确，会显示带BIAS偏置测量。

        用BIAS内部偏置电流进行测量：

        要确定一个电感值的步骤与导电性测量完全相似。第一步：要选择相应的测量模式(L-R/L-Q)。第二步：通过按 ‘BIAS’按钮设置电流幅度，使用旋钮和箭头按钮，在0～200mA范围内选择电流。最后，通过按‘BIAS-Arrow’按钮，打开DC电流。

方法总结：
     1、在setup里打开“CST-V”；
     2、选择测量模式(电容/电感)；
     3、配置BIAS值，或设置BIAS 模式到‘EXT’；
     4、激活BIAS，并且执行测量。
