电磁屏蔽箱的“守门人”：滤波器

        在电磁兼容（EMC）测试、无线电设备调试以及高可靠性电子系统运行中，电磁屏蔽箱是不可或缺的基础设施。它像一个坚固的金属“法拉第笼”，为内部敏感设备提供一片“电磁净土”。然而，一个常见的认知误区是：只要屏蔽箱的壳体足够厚、缝隙足够小，就能万无一失。
实际上，电磁屏蔽箱有一个天生的弱点——所有穿过箱体的线缆接口。而这些接口，正是滤波器发挥作用的主战场。
一、屏蔽箱的终极悖论：既要连通，又要隔离

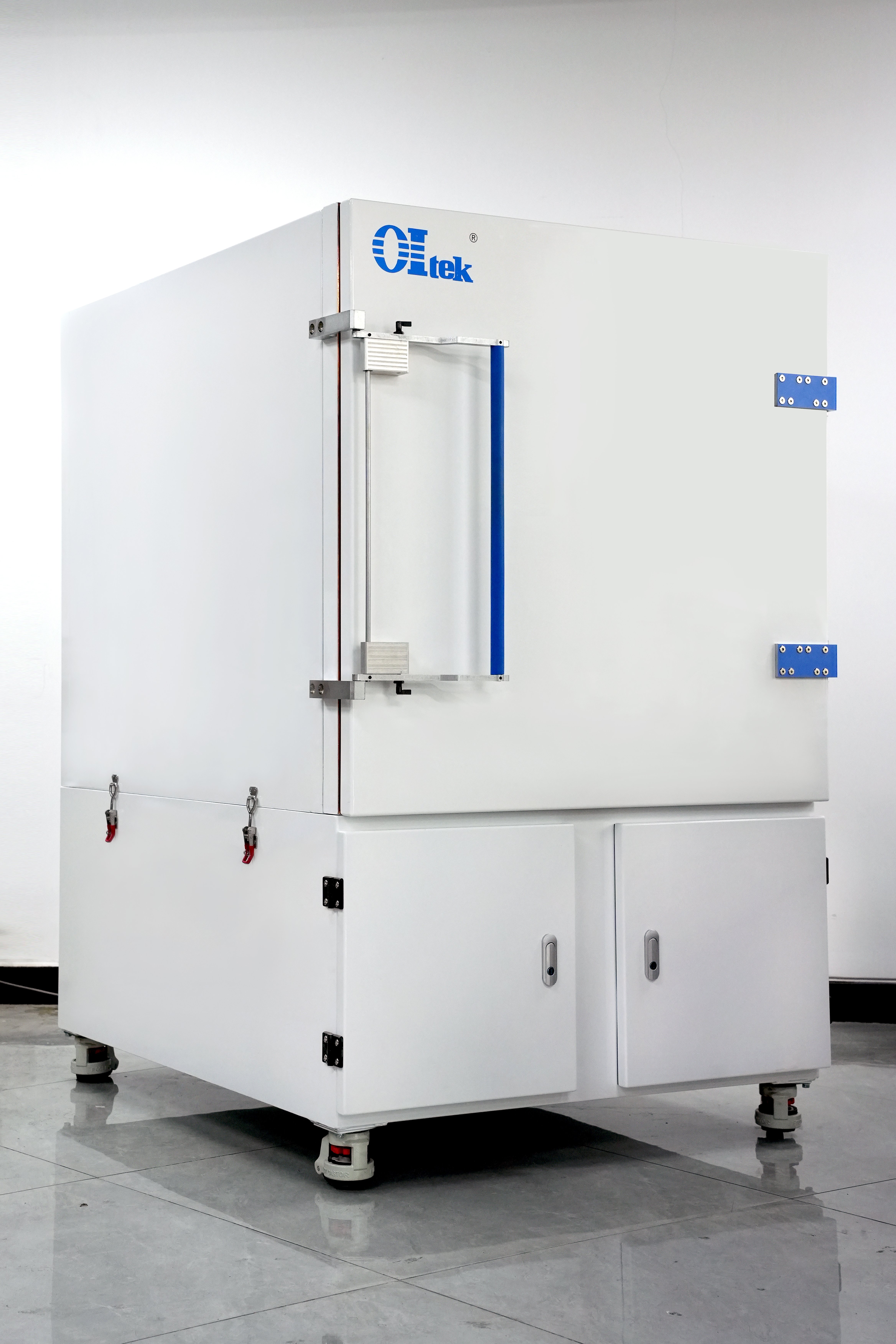

        OI-ES系列专业版电磁屏蔽箱的职责是切断电磁波通过空气传播的路径（即辐射干扰）。但当我们需要为箱内的设备供电、传输控制信号或导出测试数据时，就不得不破坏屏蔽层的完整性，引入各类线缆。
此时，一个尖锐的矛盾出现了：
        • 物理层面：线缆必须穿过金属箱体。
        • 电磁层面：任何穿越屏蔽层的导体，都会像一根“破墙而入”的天线，彻底破坏屏蔽体的连续性。
        这就引出了电磁屏蔽领域的基本法则：一个金属屏蔽体的屏蔽效能，取决于其表面最不连续的环节。对于工作中的屏蔽箱而言，这个环节往往就是线缆引入口。如果没有滤波措施，屏蔽箱内部的强干扰信号（如数字电路的高次谐波、开关电源的脉冲噪声）会沿着线缆传导出去，向外辐射；同样，外界的电磁干扰（如广播信号、工业干扰）也会顺着线缆钻进箱内，污染精密测试环境。

二、传导干扰与辐射干扰：两种不同的“入侵”路径
        要理解滤波器的必要性，必须先厘清电磁干扰的两种传播模式：

干扰类型	传播路径	屏蔽箱的作用
辐射干扰	通过空间以电磁波形式传播	有效（由屏蔽箱的金属壳体阻挡）
传导干扰	通过导线、电缆等金属导体传播	无效（由滤波器承担）


        形象地说：屏蔽箱负责“空防”，而滤波器负责“陆防”。两者互为补充，缺一不可。若仅有屏蔽箱而忽略线缆滤波，干扰将绕过屏蔽层，直接通过线缆“走后门”进出，导致昂贵的屏蔽箱效能大打折扣，甚至形同虚设。
三、滤波器的“守门”机制：双向衰减
        安装在屏蔽箱穿墙处的滤波器，本质上是一个低通或带通频率选择网络。它允许特定频率（如50Hz工频或特定信号载波）顺畅通过，而对其他无关的杂散频率呈现高阻抗，从而将其能量反射或吸收消耗掉。
其核心作用体现在两个方向：
        1. 反向抑制（从外向内的防护）：滤除电网或周边环境中涌入的传导干扰，保护箱内正在进行微弱信号测试的设备免受“污染”。
        2. 正向衰减（从内向外的治理）：阻止箱内设备自身产生的电磁噪声沿电源线或信号线泄漏出去，防止对外部测试仪器或人员造成干扰。这在军用设备、汽车电子等涉及辐射发射限值严格的标准测试中尤为重要。
        OI-ES系列专业版电磁屏蔽箱可选配高质量屏蔽箱专用滤波器，在干扰频段（通常从100kHz到10GHz）的插入损耗可达80dB至100dB。
四、结语：没有滤波器的屏蔽箱是不完整的
        总而言之，滤波器在电磁屏蔽箱中扮演着“关键接口的净化器”这一不可替代的角色。它解决了屏蔽箱无法独自应对的传导干扰难题，是连接箱体内外电磁环境的唯一“清洁通道”。
在系统设计中，我们可以将屏蔽箱视为阻断干扰的“盾”，而将滤波器视为疏导干扰的“闸”。屏蔽箱+滤波器的黄金组合，共同构成了从空间到导线、从对外辐射到对内抗扰的完整防御体系。如果只重视屏蔽箱壳体而忽视滤波器选型与安装，就如同建了一座固若金汤的城门，却任由敌人从侧门随意出入。
        理解了这一点，就能从“被动安装滤波器”提升到“主动设计滤波界面”的认知高度，从而真正发挥电磁屏蔽设施的潜在价值。
