RFI监测-便携式测试系统

1. 主要监测电磁干扰频率范围：10Khz~~18Ghz

2. 便携性：需要尽量轻便，体积小，便于携带

3. 易用性：系统安装简单，使用方便

4. 可靠性：为天线加装天线罩，配备便携包装箱，在使用和运输过程中对天线进行保护 该系统主要由便携式频谱分析仪、前置低噪声放大器、宽带小型天线组、便携式天线架和自动测试软件等组成。系统通过宽带天线组采集环境中的电磁干扰信号。采用高带宽高 速频谱分析模块对天线采集到的信号进行处理，提高系统扫频速度，满足 MH∕T 4046-2017 标准对系统灵敏度的要求。通过软件对频谱分析仪采集到的数据进行计算，使用 MH∕T4046-2017 标准要求的算法对通道增益和衰减进行自动测试修正，省去大量繁琐的手工记 录，数据计算，截图等工作，最终以干扰频谱图方式生成测试数据，测试数据保存于电脑硬 盘中，也可通过移动存储设备导出，软件可自动生成测试报告（使用 MH∕T 4046-2017 标准中规定格式）。

 电脑主机要求：

具体配置要求：I5 处理器，8G 以上内存，512G 以上硬盘，屏幕不小于 14 英寸，屏幕 分辨率不小于 1920*1080，USB3.0 接口 3 个，RJ45 接口一个。

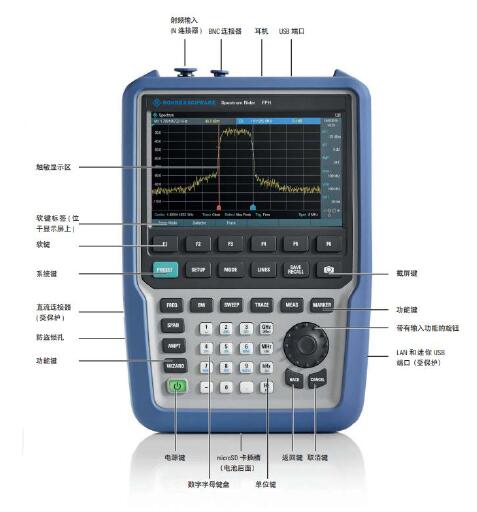

频谱分析仪：

频率范围：5kHz~20GHz

底噪：典型值-163dBm（10MHz 至 3GHz，预放开）

TOI 测量值：+10dBm（频率 2.4GHz）

适合外场使用：2.5Kg 重，背光键盘，快速启动，不反光屏幕，小巧尺寸，坚固外壳 大型彩色显示屏，可使用触控及手势操作 支持测量预定义、提高测量速度以及避免出错的测量向导 用于航空航天及国防、无线通信、广播、无委和教育等各个行业的功能和选件 通过密钥可轻松且经济高效地升级所有选件。

三年标准保修期（电池为一年）

特性和优点：

灵活：频率范围可扩展

每个型号的 FPH 均可以扩展频率范围 性能：一流的显示平均噪声电平（DANL）

FPH 的 DANL 低至-146dBm（典型值）。DANL 较低，表明分析仪可捕获微弱信号。开启前 置放大器（选件），将灵敏度进一步低至-162dBm(20MHz 至 3GHz)。

便携：仅重 2.5kg

FPH 采用人体工程学设计，小巧轻便。该款一起随附便于使用的边带，可在短测量周期 内为用户双手提供支撑。另外随附皮套（HA-Z322）以进行免提操作，该皮套含精心设计的 安全带，可将仪器重量均匀分不到人体。

耐用：一次充电可续航一整日

FPH 电池可支持一整日现场工作。仪器开启时，电池充电需要 4 小时。仪器关闭或使用外部充电器时充电速度更快，只需 3.5 小时。 可用性：触摸屏手势、防反光屏幕和背光键盘 用户界面操作与智能手机一样简单，可增强用户体验。触摸屏操作不仅限于菜单栏，用户还可以移动频谱、放大/缩小范围以及增加/删除标记等。

低频磁场天线：

天线满足台站通信类高频 2.8MHz~22MHz 频率范围测试要求。

 频率范围：   9KHz-30MHz

最大输入功率：    /

前置放大器：       35dB

换算系数：    1  (0  dB A/m  is 0dBm)

标准阻抗：    50 欧姆

射频连接：    SMA

温度范围：    - 40°C  to +60°C

重量：    360g

尺寸（L/W/D）： 180  x  180  x  85  mm

天线增益：见红色部分

中频天线

天线满足台站通信类甚高频以上频率范围测试要求。 频率范围：           30MHz-1GHz

•      校准点：       194(5MHz 步进)

•      最大输出功率：    100mW  AM

•      增益：    9dBi 至 41dBi

•      天线系数：    20-33dB/m

•      标准阻抗：    50 欧姆

•      射频连接：    SMA

•      三脚架：       1/4''

•      重量：    1300g

•      尺寸（L/W/D）： 540x225x225mm

方向性：
