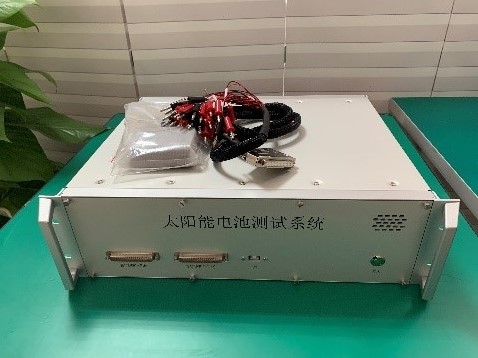

太阳能电池测试系统方案

　　方案介绍

　　为了研究电池在不同环境下的性能指标，电池环境模拟实验系统模拟出该实验环境，通过对参数的监测，来完成电池的性能测试等要求。为保证实验系统安全可靠的运行，我公司根据甲方测试需求，以保证顺利完成项目的研制工作。该研制方案的目的是从系统功能、结构、硬件选型、软件实现方法等方面做出详细的说明和统一的要求，用以指导实验系统的研制过程。

　　测试方案

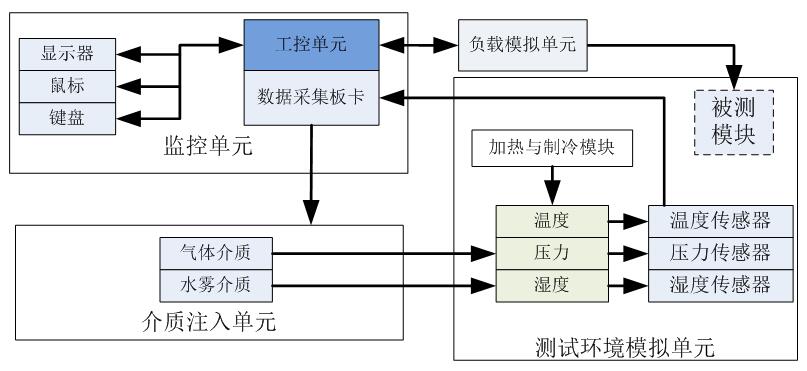

　　为保证测试系统的规范化、清晰化，将测试系统按功能划分为介质注入单元、测试环境模拟单元、负载单元、监控单元、加热和制冷模块和温湿度、压力采集单元等几个部分。介质注入单元由气体压力介质和气体湿度介质两部分组成，实现整个测试环境试验系统中压力和湿度环境的提供。测试环境模拟单元由气密性密闭良好的容器、加热和制冷模块以及温湿度及压力传感器模块三部分组成，通过外部单元提供的环境，在此密闭空间进行综合，构成实验环境，并通过数据采集模块把实验环境的情况采集上传到监控单元。负载单元由精密电阻构成，提供毫安级大小的负载，为测量电源输出特性提供便捷。监控单元由工控机和数据采集板卡构成，主要采集测试环境模拟单元上传上来的数据和控制介质注入单元介质的注入情况，系统原理示意图如下图所示：

　　系统原理图

　　方案特点

　　1）系统可同时测量32各太阳能电池，可测试太阳能电池的IV，功率特性曲线，并追踪光照条件下的最大输出功率及相应的电压、电流，特性曲线及追踪精度需达到1mV和0.1mA。测试时间间隔（1 min-6000 min）可调。各路可独立设置。

　　2）每路测量电压范围0~3.5V、电流0~40mA。

　　3）可采集测试环境的温度、湿度，采集温度范围（-40 到85 oC），湿度范围（0-85 RH）。

　　控制温度、湿度、光度由甲方提供的硬件设备决定。

　　4）交流220 V供电，电源配置自保护电路，稳定可靠。
