电气系统半实物数字仿真平台

电气系统半实物数字仿真平台是一种将数字仿真技术与真实物理设备深度融合的先进研发测试系统。该平台的核心思想在于虚实结合，即利用高速计算单元实时运行电气系统的数学模型，模拟主电路、电机负载及复杂电网的运行状态，同时通过输入输出接口与实际的控制器、传感器、功率变换器等物理硬件闭环连接。在这种架构下，工程师无需搭建完整的大功率物理样机，就能在接近真实工况的环境中完成对控制算法、保护逻辑及通信协议的反复验证。海洋兴业开发的HYLP3K100平台具备高实时性、高保真度以及极强的可扩展性，能够模拟从低压电力电子到高压输配电的各类故障场景，如短路、断相、参数突变等，有效规避了传统“纯实物”测试中可能存在的设备损坏风险与安全威胁。通过该平台，研发人员可以在实验室环境中提前暴露系统潜在缺陷，大幅缩短产品开发周期，降低原型机迭代成本，是新型电力系统、新能源并网、轨道交通牵引及航空航天电气系统等领域不可或缺的关键研发支撑工具。


高精度、高稳定性测试需要由高性能传感器配合精准的算法才能实现，海洋兴业高性能传感器具有高稳定性，高精度。传感器通过中国计量院计量，精度达到5ppm，配合特有的非正周期谐波分析技术能够实现高精度电参量采集分析。

将数据信号采集、设备状态实时监测、数据分析处理联系在一起。打通各个环节数据孤岛，统一数据格式，使得多元异构数据能够用于大数据分析，数据可视化，数据挖掘。。

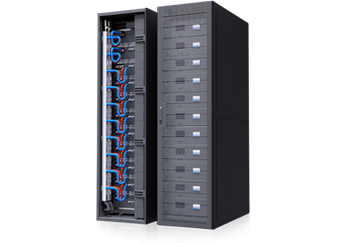

海洋兴业是业内较早采用SiC技术的功率电源、负载制造商。双机柜并联达到100kW,保证了大功率输出时的性能。解决了普通测试系统多机并联性能下降的缺陷。同时解决了系统体积庞大和实验室承重等一些列问题。100kw测试系统只需2个机柜（19英寸：850×900×2000mm），大大缩减实验室占地面积。


二、 主要设备



HYLP系列双向可编程交直流电源，采用有源功率因数校正技术、高频 LLC 多谐振软开关逆变技术，功率因数高、动态响应快，输出纹波低，功率密度高。具有定功率宽范围输出的突出性能，以及体积小，重量轻，噪声低，效率高，操作简单等优点。可应用于飞机及机载设备、雷达、导航等军用电子设备的制造、检测、维修等，以及工矿企业、高等院校实验室、研究所等

型号	HYLP3K100
输出功率	24kW*4
电源	324VLL~530VLL，45Hz~65Hz
额定输出电压 DC	0~764V(4通道)
额定输出电流 DC	44.4A @540V(4通道)
额定输出电压 AC	270VLN(4通道)
电压精度	0.1% ± 500mV
电流精度	0.5% ± 500mA
频率精度	1mHz
开关频率	125kHz
峰值效率	88%
最大压摆率	≥10V/us
吸收功率	100%
过载能力	120% - 60s
通信接口	光纤接口、以太网接口、模拟接口
带宽 (-3dB)	DC – 2.5kHz
小信号带宽 (10%FS)	15kHz
机柜尺寸(HxWxD)	2000mm×650mm×900mm
重量	350kg

OPS4210可编程直流电源可以输出0~±40V直流可变电压用于模拟航空器、新能源汽车、电力系统等低压供电电源设备并对各类低压负载设备进行测试，符合标准：ISO16750; ISO7637等标准。

项目	内容
	设备型号		OPS4210
输入 输出	额定输入	标称电压	200Vac，单相
		电压范围	180Vac 〜 250Vac
		频率范围	47Hz 〜 63Hz
		电流	50Aac 以下
		峰值电流	400Apeak 以下
		功率	9000VA 以下
		功率因素	0.95（输入电压 200V）（TYP 值）
	额定输出	功率	800W
		电压	±40V
		电流	±20A
恒电压（C-V）	直流电压	设定范围	双极模式: 0V 〜 ±40V 单极模式: 0V 〜 ＋40V
		设定精度	±（0.05％ of setting + 0.05% or rating）
		温度系数	±100ppm/℃ of rating（TYP 值）
		电压	范围：0Vp-p 〜（80V）p-p 精度：±0.5% of rating
		频率	0.01Hz 〜 200.00kHz
	恒电压特性	频率特性	DC 〜 160kHz（-3dB）（TYP 值）
		响应时间	3.5μs、10μs、35μs、100μs
		过调量	5％以下（TYP 值）
		p脉动噪音	50mV（TYP 值）ms
		负载调整率	±（0.005% of setting + 1mV）
		电源调整率	±（0.005% of setting + 1mV）
恒电流（C-C）	直 流 电 流	设定范围	双极模式：0A 〜 ±20A 单极模式：0A 〜 ±20A
		设定分辨率	0.010A
		设定精度	±0.3% of rating
		温度系数	±100ppm/℃ of rating（TYP 值）
	交流电流	设定范围	0Ap-p 〜（40A）p-p
		设定分辨率	0.10A
		设定精度	±0.5% of rating
		频率设定范围	0.01Hz 〜 200.00kHz
	恒电流特性	频率特性	DC 〜 4kHz（-3dB）（TYP 值）
		响应时间（TYP 值）	70μs，100μs，350μs，1ms
		过调量	5％以下（TYP 值）
		脉动噪音（rms）	10mA（TYP 值）
		负载调整率	±（0.01% of setting + 1mA）
		电源调整率	±（0.01% of setting + 1mA）
交流共通特性		频率分辨率	0.01Hz
		频率精度	±200ppm
		频率扫描	线性 / 对数
		波形种类	正玄波，方波，三角波，任意波形（16 种类）
		波形相位	0 〜 359°
标准		符合标准：ISO16750
