罗德与施瓦茨信号源产品选型指南

  罗德与施瓦茨的基带、射频和微波信号发生器具有超群的信号质量、灵活性及可用性。罗德与施瓦茨信号发生器的频率高达67GHz(使用倍频器时最高可达170GHz),调制带宽最高为2GHz,并且支持所有主要的移动通信及无线数字标准。

  该产品组合范围广泛,包括快速、超紧凑型模拟及数字信号源(经优化用于生产及自动化解决方案中),以及适用于大多数严苛应用的先进矢量信号发生器(带多通道及衰落模拟功能)。

名称产品信号关键指标
矢量信号源


SMW200A高端矢量信号源

►   100kHz~3/6/705/12.75/20/31.8/40/44GHz
► 输出功率:-120dBm~18dBm
► SSB相噪:典型值-139dBc(1Hz)at 1GHz @20kHz offset
► 射频带宽:120/160MHz;500MHz/1GHz/2GHz
► 存储深度:64/512/1000Msample;256/2000Msample


SMBV100B 矢量信号源

►   8 kHz到3 GHz / 6 GHz
► 输出功率最高可达 +34 dBm
► 500 MHz 带宽中调制频率响应 < 0.3 dB(测量值)
► 高功率电平下的出色 EVM 和 ACPR


SMCV100B矢量信号发生器

►   4kHz到3/6/7.125GHz
► 超高输出功率,高达+25dBm
► 相噪<-125dBc(在1GHz,10kHz偏置)
► 直接射频上变频高达2.5GHz
► 调制带宽高达240MHz


SGS100A射频信号源

►   频率范围: 1/80MHz to 6/ 12.75 GHz
► 输出功率:-120dBm to 15dBm
► SSB相噪:Typ.-133 dBc (1 Hz) at 1GHz @20 kHz offset   IQ调制器带宽:1GHz(外部基带输入)
模拟信号源

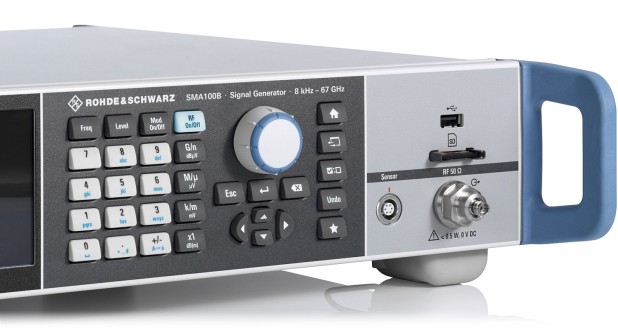

SMA100B射频信号源

►   频率范围: 8kHz~3/ 6/12.75/20/31.8/40/50/67 GHz
►输出功率:-127dBm to 35dBm
► SSB相噪:Typ.-152 dBc (1 Hz) at 1GHz @20 kHz offset
►极高的谐波抑制:<- -82 dBc @ 10 GHz


SMB100A微波信号源

►   频率范围:100kHz to 12.75/20/31.8/40GHz
► 输出功率:-120dBm to 19dBm
► SSB相噪:Typ.-128 dBc (1 Hz) at 1GHz @20 kHz offset
► 最小脉宽:20ns
► 脉冲关断比:80dB

1 (1) - 副本.jpg

SMB100B微波信号源

►  8 kHz 到 1 GHz / 3 GHz / 6 GHz
► 出色的单边带 (SSB) 相位噪声:1 GHz、20 kHz 偏移时< –134 dBc(测量值)
► 极低的宽带噪声:15 MHz < f ≤ 6 GHz、30 MHz 偏移时< –153 dBc(典型值)
► 超高输出功率:1 GHz 时为 34 dBm(测量值)


SMC100A经济型射频信号源

►  频率范围: 9kHz to 1.1/ 3.2 GHz
► 输出功率:-120dBm to 13dBm
► SSB相噪:Typ.-111 dBc (1 Hz) at 1GHz @20 kHz offset ı 脉冲关断比:>80dB
► 最小脉宽: 1us


SMZ倍频器

►  频率范围:50GHz~170GHz
► 输出功率:-25dBm to 4dBm(配机械衰减器)-15dBm to 1dBm(配电子衰减器)
► 可配置电子衰减器或者机械衰减器
► 与SMF/SMB进行USB连接可自动识别倍频器ı   可配合任何信号源使用
