USB仪器系列07| 9404-00系列SXRTO采样扩展实时示波器

  • 发布时间:2024-07-03 14:30:52

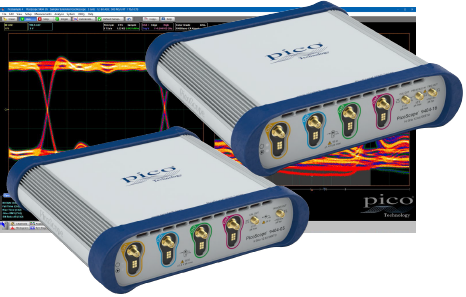

  9404-00系列SXRTO采样扩展实时示波器:世界第一台频率高达16GHz带宽的USB采样扩展与实时示波器,两款可选。

  高带宽数字实时示波器作为快速捕获信号的仪器,已得到广泛应用,市面上大多数厂家只能做到500MHz带宽,现在从全世界的范围内看,能把数字实时示波器带宽做到2GHz以上的只有四家公司:Tektronix、Keisight、Teledyne LeCroy、Rohde-Schwarz。现在,英国比克公司推出的9404-00系列数字实时示波器,是世界上第一款带宽高达16GHz带宽SXRTO实时示波器。

       9404-00系列采样扩展实时示波器采用SXRTO架构,以更具成本效益的500Ms/s较低速率进行采样,且扩展等效时间采样(ETS)技术,用2000倍数达到等效采样为1Ts/s,可方便地分析高带宽的重复信号或时钟相关流信号。9404-00系列具有四个高带宽50Ω输入通道,结合了实时采样、等效时间采样和高模拟带宽的优势,具有市场领先的ADC、定时和显示分辨率,可精确测量和显示高速模拟和数字信号。


直观且可配置兼容Windows触摸用户界面

特点如下:

通道数:4通道

带宽:5GHz、或16GHz

实时采样率:高达500MS/s

最高2.5TS/s(0.4ps分辨率)等效时间采样率

USB2.0接口和网口连接、兼容USB3.0,12V直流供电

ADC垂直分辨率:12位

PicoSample 4软件支持Windows

       随机等效时间采样:PicoScope 9400系列SXRTO示波器使用等效时间采样(ETS)捕获高带宽重复信号或时钟衍生信号,而没有高速实时示波器的高昂费用或抖动。记录长度:实时采样分别为一个通道50S/ch~250kS/ch、两个通道50S/ch~125kS/ch、三个和四个通道50S/ch~50kS/ch;随机等效时间采样分别为一个通道500S/ch~250kS/ch、两个通道500S/ch~125kS/ch、三个和四个通道500S/ch~50kS/ch。

  型号9404-16转换时间为22ps,型号9404-05转换时间为70ps,两者通常都比竞争对手的等效带宽型号要快。ETS模式使时间分辨率分别降到0.4ps和1ps。

  标配各种高级功能:1ppm精度的频率计数器、分段采集模式、标准波形和眼图参数测量、波形统计测量、强大的数学分析能力、直方图分析、FFT分析、包络采集、模板测试。

  9404-05:5GHz带宽,70ps转换时间,1TS/s(1ps分辨率)等效时间采样,可选5Gb/s时钟恢复。

  9404-16:16GHz带宽,22ps转换时间,2.5TS/s(0.4ps分辨率)等效时间采样,可选8Gb/s时钟恢复。

PicoScope9404-059404-16
通道数44
带宽DC~5GHzDC~16GHz
通带平坦度±1dB~3GHz±1dB~5GHz
RMS噪声最大值为1.8mV、典型值为1.6mV最大值为2.4mV、典型值为2.2mV
ADC 分辨率12位
过渡时间70ps22ps
最高实时采样率每个通道同时为500MS/s
随机采样1TS/s(1ps 分辨率)2.5TS/s(0.4ps分辨率)
