如何使用HM8118电桥进行变压器参数测试?

  • 发布时间:2017-07-31 12:02:03

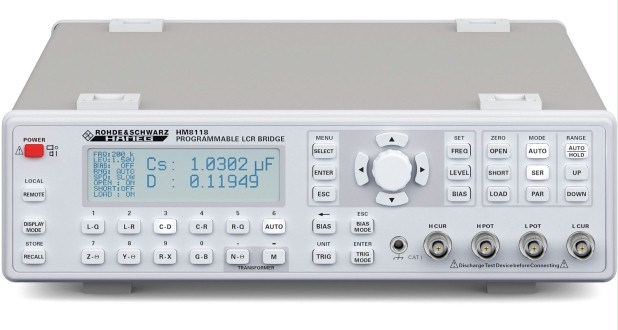

HM8118自动匹配200KHz的电桥是一款新型的台式仪器,具有RS232和USB双电气隔离接口,也含四端开尔文测试夹和SMD表贴器件测试夹具,完全满足各行各业对L、C、R器件测试的需要,是同档次LCR电桥标杆产品。除了测量L、C、R无源器件的参数外,HM8118电桥还具有一项更强大的功能,检测变压器一些特殊参数,此时频率不仅仅是固定频率50/60Hz、100Hz、120Hz,而是覆盖20Hz~200KHz整个频率氛围,其测量变压器参数如下:匝数比N(0~500)、互感系数M(1uH~100H)、根据短路原理的泄露电感、以及绕组间的耦合电容。最典型应用是检测有效变压器的泄露电感,该指标指示了变压器电路保护质量,或者评估开关电源的变频器。

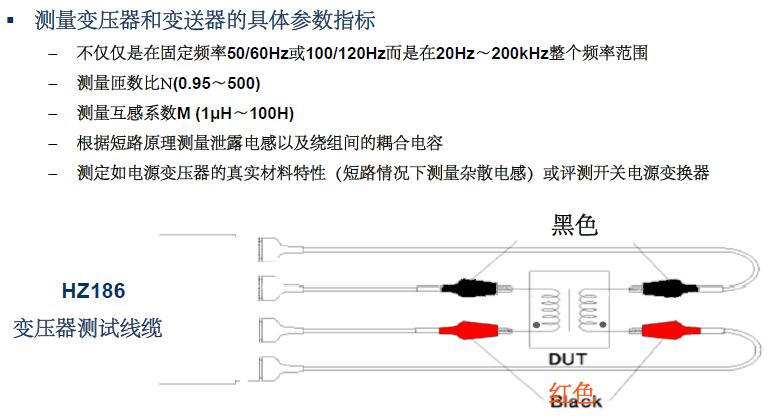

使用HM8118电桥进行变压器的测量,OItek海洋仪器建议使用HZ186变压器测试线缆配件(见上图)。并按照如下说明连接夹具(上图中从左至右):- 连接黑色线夹到初级线圈,- 连接黑色线夹到次级线圈,- 连接红色线夹到次级线圈,- 连接红色线夹到初级线圈。



版权声明:本资料属于北京海洋兴业科技股份有限公司所有,如需转载,请注明出处!
