EMC测试

军标电磁兼容介绍及适用范围

  • 发布时间:2017-12-15 14:20:48

海洋仪器的军标EMC测试系统用于电磁兼容传导与辐射骚扰测量项目和电磁兼容传导与辐射抗扰测量项目。主要针对军标测试采用国内外成熟的电磁兼容设备作为系统硬件基础,建立的一套全自动化的电磁兼容测试系统。

本测试系统可以交钥匙工程形式向用户提供,测试功能符合GJB151B中CE101、CE102、CE106、CE107 、CS101、CS103、CS104、CS105、CS106、CS109、CS112、CS114、CS115、CS116、RE101、RE102、RE103、RS101、RS103共19项自动化测试系统的全部要求;所有硬件设备、选件、附件在构成系统后,相互间在阻抗匹配、信号电平匹配、传输功率、电磁场场强、系统灵敏度、调制功能、控制接口和自动化测试等各方面满足系统功能。系统安装完毕后能够完成的测试项目如下:

EMI测试可满足GJB151B标准规定的如下7项测试:

CE101 25Hz~10kHz电源线传导发射测试

CE102 10kHz~10MHz电源线传导发射测试

CE106 10kHz-40GHz 天线端子传导发射

CE107 电源线尖峰信号(时域)传导发射

RE101 25Hz~100k Hz磁场辐射发射测试

RE102 10kHz~1GHz电场辐射发射测试

RE103 10kHz~40GHz天线谐波和乱真输出辐射发射

EMS测试可满足GJB151B标准规定的如下12项测试:

CS101 25Hz~50kHz电源线传导敏感度测试

CS103 15kHz~10GHz天线端子互调传导敏感度

CS104 25Hz~20GHz天线端子无用信号抑制传导敏感度

CS105 25Hz~20GHz天线端子交调传导敏感度

CS106 电源线尖峰信号传导敏感度

CS109 50Hz~100kHz壳体电流传导敏感度

CS112 静电放电抗扰度测试

CS114 10k Hz~400MHz电缆束注入传导敏感度测试

CS115 电缆束注入脉冲激励传导敏感度

CS116 10kHz~100MHz电缆和电源线阻尼正弦瞬变传导敏感度测试

RS101 25Hz~100kHz磁场辐射敏感度测试

RS103 10kHz~18GHz电场辐射敏感度测试(200V/m)

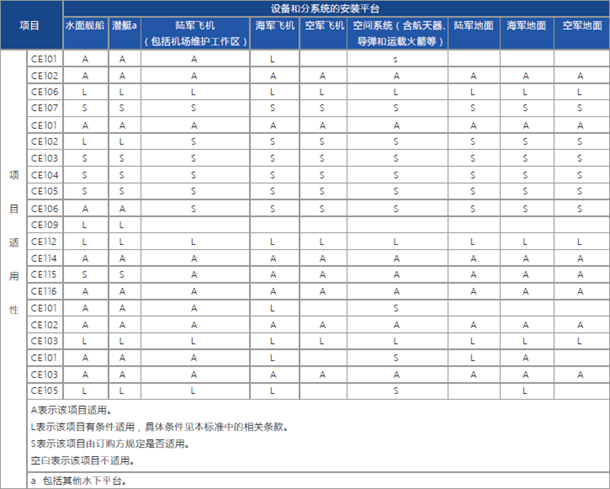

下表为军用标准中关于各类设备的测试项目要求,表中填有“A”的表示该项要求适用;填有“L”的表示该项要求应按标准相应条款规定加以限制;填有“S”的则表示由订购单位在订购规范中对适用性和极限要求作详细规定;空白栏表示该项要求不适用。了解更多电磁兼容测试解决方案点击EMC电磁兼容

军用标准中关于各类设备的测试项目要求

版权声明:本资料属于北京海洋兴业科技股份有限公司所有,如需转载,请注明出处!
