浪涌抗扰度测试-EMS测试系统
- 发布时间：2017-12-15 10:47:12
浪涌（冲击）抗扰性试验通过模拟自然界的雷击现象（间接雷）以及供电线路中因大型开关切换所引起的电压变化，测试其对供电线路和通信线路的影响。浪涌试验规定了两种波形（1.2/50μs和10/700μs），能量特别大，对EUT的影响可能是破坏性的。10/700μs（俗称通信波）适用于长距离对称通信端口的测试，1.2/50μs适用于电源线端口和其他信号线端口的测试。
| 等 级 | 开路试验电压（±10%）kV |
| 1 | 0.5 |
| 2 | 1.0 |
| 3 | 2.0 |
| 4 | 4.0 |
| X | 特定 |
测试设备：浪涌发生器、耦合去耦网络。了解更多EMI测试设备点击EMS抗扰度测试。

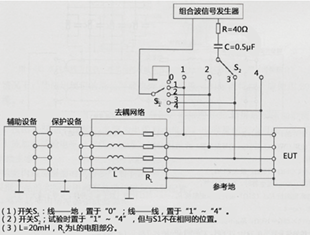

测试配置：
除非相关产品标准规定，施加在直流电源端和互联线上的浪涌脉冲次数应为正、负极性各5次；对交流电流端口，应分别在0°、90°、180°、270°相位施加正、负极性各5次的浪涌脉冲，连续脉冲间的时间间隔1分钟或更短。 如果重复率1/min更快的试验使EUT发生故障，而按1/min重复率进行测试时，EUT却正常工作，则使用1/min的重复率进行测试。 |  |
