    该暗室主要用于 GSM、UMTS、CDMA、蓝牙、DECT 等产品的测试,暗室最低运行频率为 9kHz,暗室采用3mm厚铝板焊接而成,重量轻、屏蔽效能好,在30MHz - 18GHz的屏蔽效能可达到100dB以上,可为无线设备测试提供理想的测试环境。

    主要特点:

    1.技术先进

    OI-ESC系列小型移动式微波暗室箱采用3mm厚优质铝板焊接工艺,在保证良好的屏蔽效能同时减轻电磁屏蔽箱体重量,保证移动测试的轻便性。

    该暗室主要由屏蔽箱体、屏蔽门和吸波材料组成。屏蔽箱体各部分均采用进口铜-铝合金屏蔽专用衬垫搭接,以保证整体屏蔽效能达到100dB,采用进口柔性吸波材料,不掉碳粉,性能稳定。

    2.可移动

    OI-ESC系列小型移动式微波暗室的所有型号均配置加固底座和带锁万向轮,以提高暗室箱体承重能力,且方便现场随意推动。

    3.轻便化

    OI-ESC系列小型移动式微波暗室的屏蔽门采用全铝结构的专用锁紧装置,开关更轻便,使用寿命更长。

    4.多种选件

    • 多种规格的电源滤波器选件,满足不同产品用电需求。

    • 光纤波导选件,满足光纤通信产品测试需求。

    • 两种类型吸波材料,减少屏蔽箱体内部反射。满足无线测试等需求。

    • 多种高品质同轴射频插座(如N型、BNC、SMA等)选件,满足不同接口使用需求。

    • 波导通风装置选件,保证电磁屏蔽箱内部良好的通风散热效果。

    技术指标:

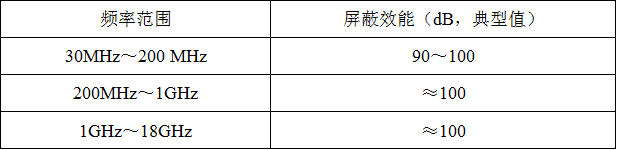

    1.  屏蔽效能


    频率范围

    屏蔽效能(dB)

    30MHz~200 MHz

    90~100

    200MHz~1GHz

    100

    1GHz~18GHz

    100

    注:此项指标适用于OI-EC系列移动式电磁屏蔽箱所有型号产品

    应用范围:

    1、无线通信测试

    2、EMC 测试

    3、耦合测试

    4、RF 功能测试

    5、接收机灵敏度测试

    6、发射机辐射功率测试

    7、Bluetooth,DAB/DMB

    8、手机、蓝牙、无线路由器等设备,整机的或者芯片的测试
