产品简介：

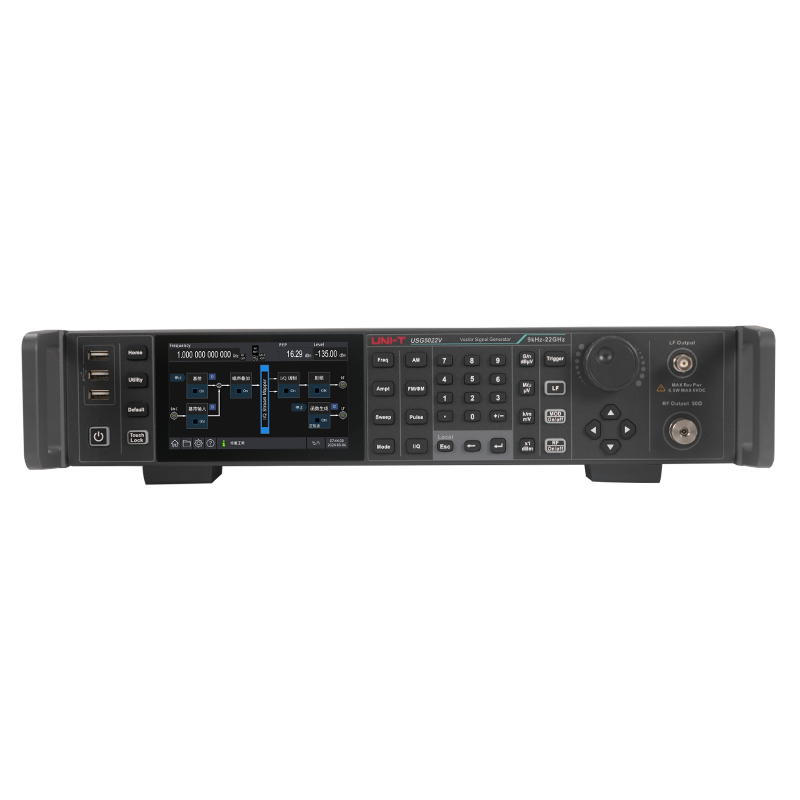

USG5000V系列射频矢量信号发生器，整机采用2U标准高度；射频输出频率可支持至22GHz频率范围，输出幅度可支持至+25dBm，支持有限调制速率的模拟调制（AM,FM,ΦM）和脉冲宽度调制。其中，脉冲调制器支持单脉冲调制，双脉冲调制及脉冲串调制模式，脉冲调制宽度最小支持至40ns，并且提供高达70dB的关断比。矢量信号调制可支持至6GHz频率范围；支持内部基带信号发生器与外部模拟基带输入，最大调制带宽支持至150MHz。矢量信号调制的内部基带信号发生器可支持实时调制模式，本地ARB模式及远程ARB模式。内部基带信号发生器配合矢量信号源专用的信号生成软件（SignalStudio）可实现更多更复杂的调制信号，如WLAN，WCDMA，LTE，5G/NR等。内置110dB动态高精度的程控衰减器，最小输出信号支持至-135dBm幅度范围，更适用于微波元器件，可以为滤波器、放大器、接收机等器件及模组测试提供必要的信号。
主要特点：
最大输出频率14GHz和22GHz
输出频率分辨率0.001Hz
电平设置范围-135dBm至25dBm
相位噪声＜-122dBc/Hz@1GHz，偏移20kHz（典型值）
幅度精度≤0.7dB（典型值）
支持AM/FM/ΦM模拟调制，支持内部，外部，内部+外部调制方式
支持通用调制，可实时输出QAM，FSK，ASK，PSK等各种调制信号
支持波形文件回放，波形序列的生成和播放，多音信号和IOT信号生成和播放
配合移动通信信号模拟软件可产生5G NR，WLAN，LTE，BLUETOOTH，IOT等常用通信协议信号
支持实时IQ 基带AWGN，准确控制信号和噪声功率，简化接收机测量所需的额外测量和计算
标配高稳定时钟源
内置50MHz函数任意波形发生器功能
选配功率计控制套件，能够方便使用功率计测量功率，控制功率的输出以及线损修正
选配脉冲调制，高达80dB通断比；可自定义的脉冲序列
选配窄脉冲调制，可输出最低脉宽为40ns的脉冲，且分辨率可达10ns
