OI-EAS系列电磁干扰扫描仪(EMI扫描仪)

  • 简介:OI-EAS系列EMI扫描仪可用于测试PCB板、小型电子设备、器件等产品的电磁兼容性。采用高精度四向定位装置,范围可达400×300×200mm,重复定位精度更是高达±0.02mm。
    • 概述

    • 订货信息

    • 资料库

    • 相关产品

    产品介绍:

    OI-EAS系列电磁干扰扫描仪是一款具有四高特征的产品:高性能、高柔性组合、高性价比、高端技术;也是一款自主品牌国产化的电磁兼容测试设备,产品参考GB9254、GB18655、GJB151B、IEC61967-3等电磁兼容测试标准进行设计。

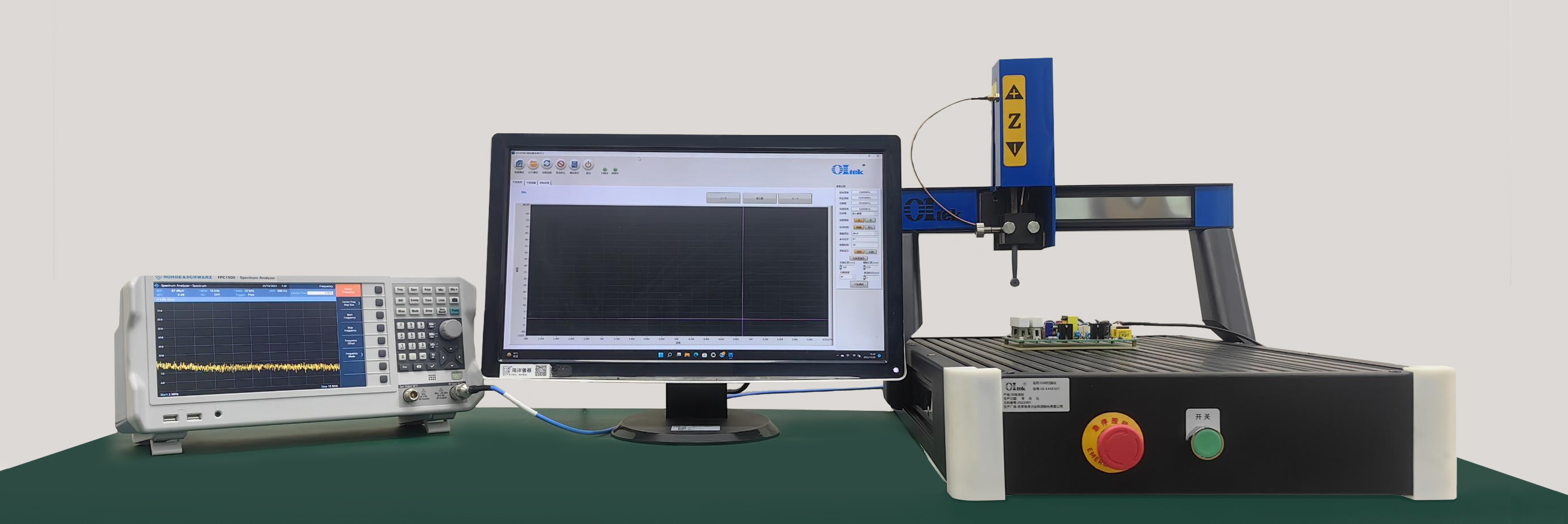

    OI-EAS系列EMI扫描仪是一套四向定位系统,与近场探头和频谱干扰接收机相结合,完成PCB板或类似电源适配器、智能穿戴电子设备等小型电子产品以及芯片的辐射骚扰自动测试;可用于测试PCB板、小型电子设备、器件等产品的电磁兼容性,精度可达±0.02mm。具有非常友好的设备兼容性,可兼容市面上主流的频谱、接收机和近场探头组等。

    产品特点:

    采用高端技术

    提供高精度四向定位装置,范围可达400×300×200mm,重复定位精度更是高达±0.02mm。

    应用广泛

    应用于PCB板、小型电子设备、器件等产品的电磁干扰成像,帮助工程师直观的看到干扰源及传播路径。可应用与研发阶段的电磁干扰分析,也可应用于生产阶段的EMI一致性批量抽检。

    兼容性强

    兼容市面上流行的多品牌、多型号的频谱分析仪、EMI接收机或近场探头组,频率覆盖范围:9kHz~40GHz,满足不同的测试需求。

    OIEMI-Scanner专业软件

    OIEMI-Scanner软件支持多品牌、多型号频谱分析仪、EMI接收机,是一款评估软件,旨在对PCB板、小型电子设备、器件等产品的电磁兼容性(EMC)测量进行可靠采集、快速交互式可视化和复杂分析。该软件可在PCB板、小型电子设备、器件等产品上方的某一平面或某一空间范围内进行检测,可显示测量结果,从而精确快速地评估近距离磁场和电场,并对测量结果进行多种处理和分析;它还能方便地输出图像和数据,生成测试报告,如文档或进一步的数学分析。

    多种选件,柔性组合

    ◆ 不同尺寸规格电磁屏蔽箱,有效隔绝环境电磁干扰,保证测试准确性;

    ◆ 不同性能频谱分析仪、EMI接收机,覆盖9kHz~40GHz频率,满足不同测量需求;

    ◆ 不同规格近场探头选件,覆盖100kHz~40GHz频率,适应不同被测对象;

    ◆ 不同增益低噪声放大器选件,典型20dB、30dB等增益,提高测试灵敏度。

    技术参数:

    名称

    OI-EASS321

    OI-EASS432

    OI-EASM321

    OI-EASM432

    OI-EASU321OI-EASU3432

    扫描维度

    X、Y、Z三向定位,Z轴(高度)自动可调

    X、Y、Z、U四向定位 ,四轴自动可调

    X、Y、Z、U四向定位 ,四轴自动可调

    最大扫描范围

    (L×W×H,单位:mm)

    300×200×100

    400×300×200

    300×200×100

    400×300×200

    300×200×100400×300×200

    最小步进

    0.1mm

    0.05mm
    0.02mm

    定位速度

    ≤20mm/s

    重复定位精度

    ±0.2mm

    ±0.02mm

    重量

    ≈30 kg

    37 kg

    40 kg

    49 kg

    ≈43 kg≈60 kg

    尺寸

    (L×W×H,单位:mm)

    790×450×600

    900×590×780

    790×450×680

    900×590×790

    790×450×680900×590×790

    扫描仪控制接口

    USB(Type-B)

    供电要求

    AC:200~240V、50/60Hz
