产品介绍：

ATA-309是一款理想的可放大交、直流信号的功率放大器。最大输出 810Wp 功率，可以驱动功率型负载。增益数控可调，一键保存常用设置，为您提供了方便简洁的操作选择，可与主流的信号发生器配套使用，实现信号的完美放大。

输入Input

输入为BNC接口， 输入电阻5kΩ。

输出Output

输出为香蕉插座，最大输出电压90Vp-p(±45Vp)，最大输出电流18Ap。

液晶面板显示

操作面板液晶显示，设备状态及参数动态显示，交互界面一目了然，简洁易懂。

电压增益

电压增益数控0~30倍可调，具体分为粗调（1step）和细调（0.1 step）两种。结合液晶面板增益的显示，能够快速调整至需要的电压值。

应用领域：

院校类电子实验测试

MEMS测试

超声波测试

电磁场驱动

压电陶瓷驱动

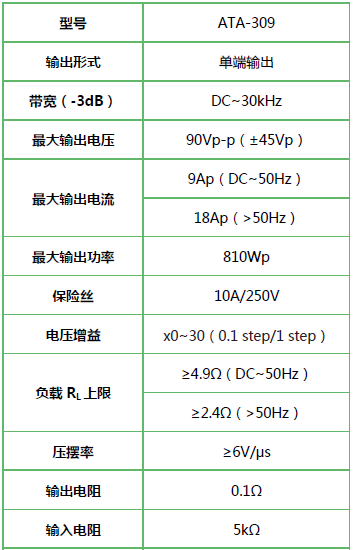

规格参数：

订货信息：

ATA-309：功率放大器，DC~30kHz（-3dB）

标准附件：

三芯电源线*1根，BNC线*1根，输出线*1套，保险管*1只，产品说明书、合格证、装箱清单、出厂测试报告各1份。
