衰减器与网络分析仪结合使用时，常见有以下两种用途：1、衰减振荡器的源信号。这看起来虽然很奇怪，但频域测量中最常见错误之一是使用的源信号幅度太大，即使网络分析仪允许设置信号输出振幅，但最低设置通常过高，无法进行精确的小信号测量；正确的幅度是超过底噪的最小振幅。2、衰减器有助于提高测量动态范围。在某些情况下，如在测量放大器的开环增益时，低频环路增益将非常大（100dB或更大）。衰减输出信号增加了测量的有效范围。

主要特点：

　　• 一体式单元包括40dB、20dB和10dB端口

　　• 可级联以获得更大的衰减

　　• 改善底噪，确保小信号测量

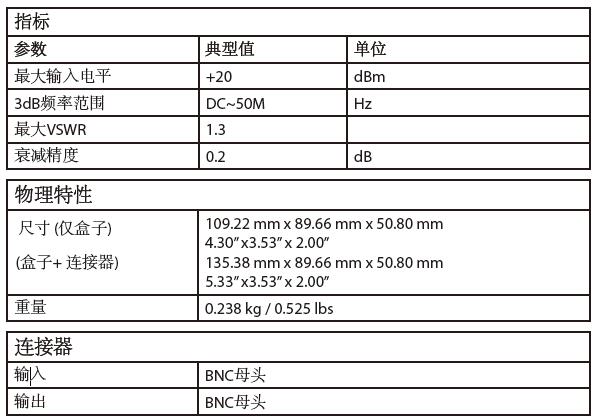

技术参数：

订货信息：

　　J2140A 三合一衰减器：40dB、20dB和10dB
