产品介绍：

       无源高阻抗探头OI8100应使用在输入阻抗为 1MΩ且分流电容为20pF的仪器上，它与这些仪器配套使用时，其输入电容在10pF～50pF范围内进行补偿。该探头在前端具有整合可选的探头衰减倍数：×1和×10倍。

低频补偿电容调整

       通过OI8100探头前端的补偿调整器，OI8100示波器探头可与示波器进行匹配以达到最佳测试效果。操作时把示波器探头测试端与示波器的校准信号(一般为1kHz方波)相连接；在×1/×10倍数选择上，选用为×10衰减点。同时把示波器设置如下：示波器上显示2～3个周期和2～6个垂直刻度。

       接着通过本探头标配的无感调节起子，仔细认真调整补偿电容，最终使方波信号变成扁平显示在示波器上，看下图是具体说明。

技术指标：

订货信息：

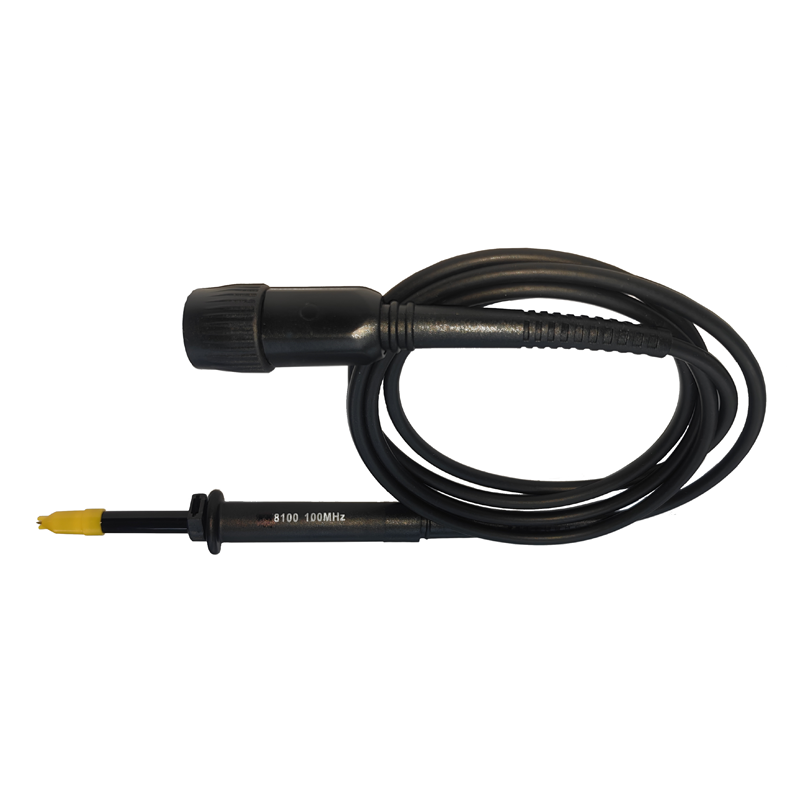

       OI8100：100MHz无源电压探头

标准配件：

       中文说明书1份；鳄鱼夹接地线1根；可伸缩测试钩1个； 探头区分色标1对；SMT微细管脚测试套筒1个；香蕉触点1个；无感调整起 子1个；探头包装袋1个。
