极小钳式探测头，屏蔽从侧面影响探头的电流场线，用于测量微细导体或IC引脚上的电流！

由于集成电路集成度以及时钟速率的不断提高，PCB板上存在大量杂散磁场和杂散电流，并以磁场形式相互耦合，导致产生GHz以上级别的辐射骚扰，CISPR22标准要求测量频率到6GHz。由于PCB板上大量安装高密度SMD器件，只有使用高分辨率探头，才能真正找出问题所在。

新一代手持式有源微型电流探头，频率覆盖范围1MHz到6GHz，分辨率可达200μm，接入50Ω输入的示波器或频谱分析仪，用于PCB板上布线、元器件和IC引脚的细致磁场测量，能对集成电路引脚或SMD表面贴装器件进行选择性的测量， 使用MFA-K0.1-12电流探头能测量高达6G高频电流。

微型磁场探头内置放大器，标配T型偏置器，给内置放大器供电。T型偏置器阻抗为50Ω，为微型磁场探头提供稳定供电。微型磁场探头以及T型偏置器均为SMA连接器。

产品特点：

◆ 两款可选：OIMFA-K0.1-12：100MHz～6GHz    OIMFA-K0.1-30： 1MHz～1GHz

◆ 高空间分辨率电流探头：分辨率可达200μm

◆ 用于测量PCB板上最小封装的SMD器件

◆ 借助校正曲线，可将探头的输出电压换算为对应的电流

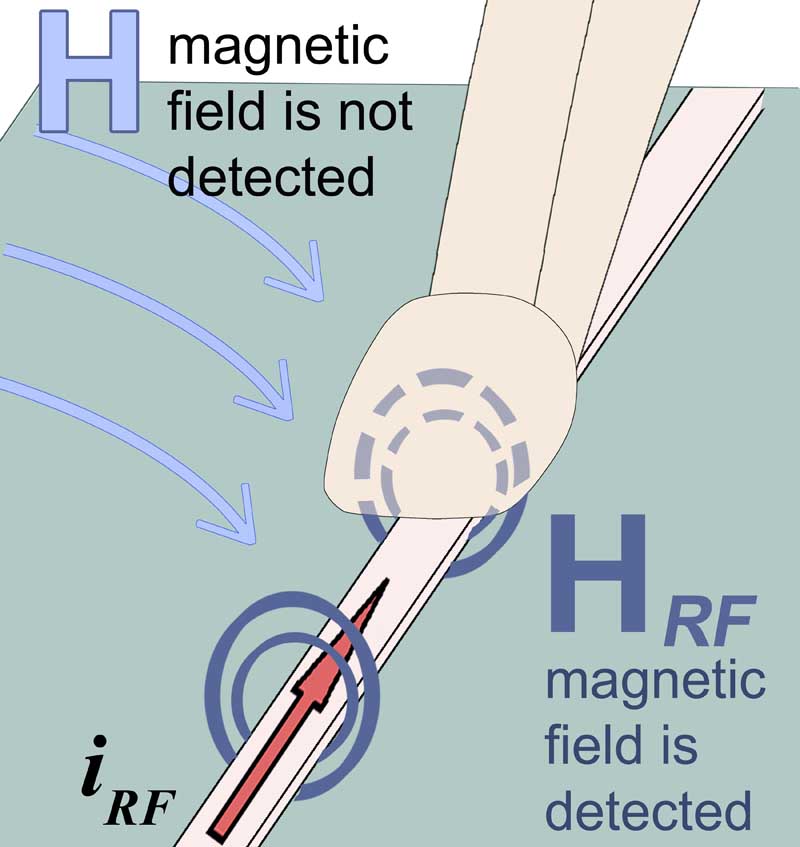

◆ 工作原理与电流钳相同，可测量高频电流；屏蔽附近其它磁场或电流分量

◆ 轻便小巧，手持操作

◆ 标配：T型偏置器和供电电源

技术规格:

一、OIMFA-K0.1-12 有源微型高频电流探头

频率：100MHz～6GHz，分辨率：200μm

线圈位于探头头部的敏感侧，并用一个黑点标记。探头检测其钳住部分里磁场线。微型探头小而方便。具有外部护层电流衰减和电屏蔽。

 频率特性曲线

磁场校正曲线        电流校正曲线

二、OIMFA-K0.1-30 有源微型高频电流探头

频率：1MHz～1GHz，分辨率：200μm

线圈位于探头头部的敏感侧，并用一个黑点标记。探头检测其钳住部分里磁场线。微型探头小而方便。具有外部护层电流衰减和电屏蔽。

频率特性曲线

磁场校正曲线     电流校正曲线

注意：北京海洋兴业科技股份有限公司提供近场探头修正曲线，利用修正曲线可以将探头输出电压换算为相应的磁场或电路中的电流。欢迎来函索取：hyxyyq@oitek.com.cn

标准配置：

OIMFA-K0.1-12  6G有源微型射频电流探头 含探头主机、BT706偏置器、1米长SMA-SMA射频连接线、电源适配器、携带盒。
	OIMFA-K0.1-30 1G有源微型射频电流探头 含探头主机、BT706偏置器、1米长SMA-SMA射频连接线、电源适配器、携带盒。

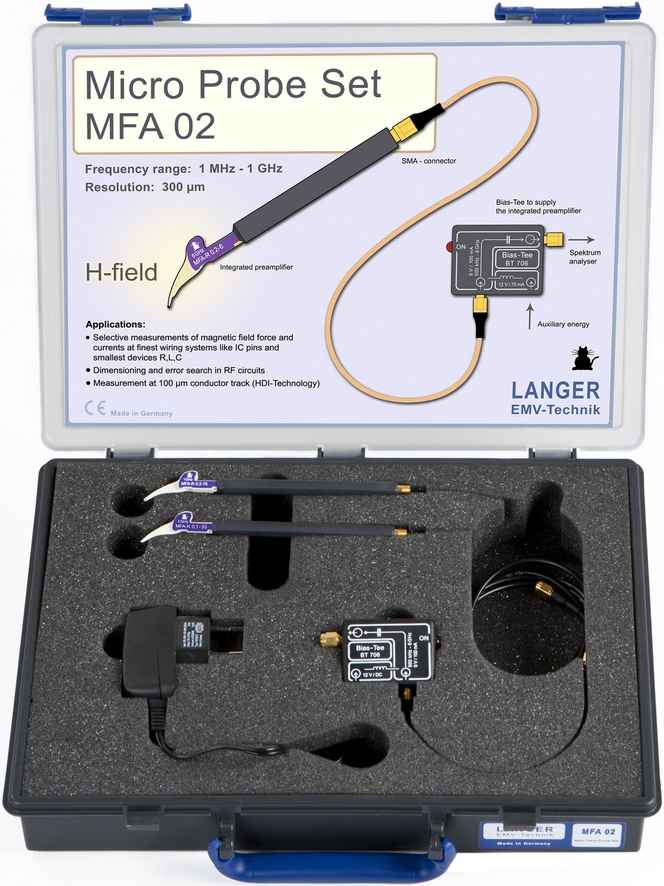

OIMFA01set  6G微型磁场探头组套件 含OIMFA-R0.2-6磁场探头、OIMFA-R0.2-75磁场探头、OIMFA-K0.1-12电流探头、BT706 T型偏置器、1米长SMA-SMA射频连接线、电源适配器、携带盒各1个。
	OIMFA02set  1G微型磁场探头组套件 含OIMFA-R0.2-75磁场探头、OIMFA-K0.1-30电流探头、BT706 T型偏置器、1米长SMA-SMA射频连接线、电源适配器、携带盒各1个。
