PicoConnect™900系列千兆比特无源探头

  • 发布时间:2017-07-18 16:28:59

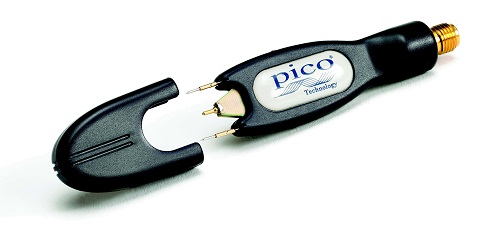

PicoConnect™900系列千兆比特无源探头

英国比克科技宣布推出全新系列的高性能微波和千兆位测试探头,这些探头的宣传口号为“未来探头之形”,具有前所未有的性价比。PicoConnect被动式探头可让指尖浏览宽带信号或数据流达到9GHz或18Gb/秒,具有很高的成本效益。这些包括现在普遍存在的USB2和3、HDMI1和2、以太网、PCIe、SATA以及LVDS标准。

宽带互连、模拟,尤其是数字在几乎各个电子行业中的使用持续大幅增长,促使这一个性化技术的产生。具有成本效益的测试和测量解决方案一直在努力跟上发展趋势,尤其是在低侵入性的波导线探测解决方案领域。

PicoConnect探头的末屏电容小于0.4pF,接地加载电阻为220Ω到910Ω之间,与大多数现有且成本更高的探测解决方案相比,侵入性更小。为了使测量精度下降到几个百分点,这些探头的比率针对典型应用得到补偿:波导线和端口之间的探测结果介于40Ω和100Ω之间(80Ω到200Ω的差别)。

PicoConnect探头适合连接输入电阻为50Ω的任何测量仪器,可让宽带示波器和频谱分析仪用户浏览电路、底板、互连情况和系统,一般不会中断其功能,同时还可以在多个通道上执行这项操作,并且不会超出预算。尽管这些探头的规格很有吸引力,它们在应用中极具成本效益,低至500MHz或1Gb/秒。

通过十二个探头模型,Pico可提供÷5、÷10和÷20的探头标度比。两个探头阻抗中使用一个比率,以适应低压、高速、典型的数字应用或高压模拟和脉冲应用。在每种情况下,都有直流耦合和交流耦合选项,如果不允许干扰直流偏压(使用HDMI、ECL、PECL和LVDS时),则后者比较重要。整个系列的探头被视为是一组可互换的SMA(f)探头头,任何电阻大约为50Ω的电缆或者过滤器、分隔器、放大器和用于进一步衰减的配件都可以使用。

PicoConnect探头有自己的特色,指定使用自带的085高性能弹性同轴电缆,从而可实现市场领先的平滑性和脉冲响应。创新型PCB内共面结构(正在申请专利)可以在实现机械精度、强度和电磁抗干扰的同时,保证底层微波的完整性。被动式设计可以从根本上抵抗静电放电,不会出现任何重大超载恢复延迟或错误。PicoConnect探头和多头探头套件还配套提供焊入式配件,放在易于携带和存放的箱子中。
