全新RTO2000数字示波器以全面的测量功能、支持多域测试应用

  • 发布时间:2017-07-18 16:23:23

电子设计的开发人员希望通过一款功能强大、支持多用途和结果直观显示的实验室示波器来快速准确地完成复杂的测试任务。罗德与施瓦茨公司全新一代RTO2000系列数字示波器满足了这一期望。

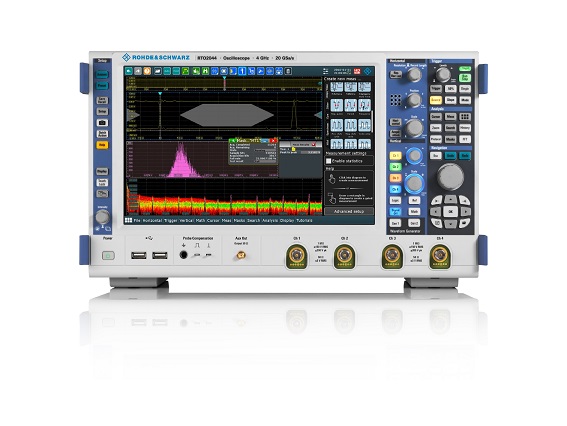

2016年2月23日,慕尼黑—罗德与施瓦茨公司推出了支持多域分析的RTO2000系列高性能数字示波器。开发人员可以利用其完成对高级嵌入式系统的设计验证,分析包括电源、微处理器系统、RF单元以及传感器等不同功能子系统之间的相互作用。RTO2000可以实现其他传统示波器无法完成的时域、频域、协议层和逻辑分析测试结果的关联显示和多域分析。

通过同一模拟输入通道,用户能够同时测量信号的时域和频域结果。如果需要,还可进行三维频谱显示。最新添加的功能包括PeakList、MaxHold和Log-Log显示可以帮助用户进行更高效的频域分析。

全新的Zone触发功能使用户在时域和频域完成触发事件的图形化设置和触发成为可能。用户可以在时域和频域定义多达八个任意形状的区域。当信号传越或不传越所设置的区域就会激活触发。这一功能可以帮助用户在进行EMI调试时快速便捷地检测频谱上的扰动,或在时域进行存储信号的读写周期分离。
  RTO2000系列高性能数字示波器还在业界第一次提供高达2G样点记录支持,并支持历史模式对任何之前采集的波形数据进行分析。触发时标提供了时间关联信息。用户可以浏览所有存储信号,并对信号进行放大、测量、运算和频谱分析等高级处理。基于ASIC的信号处理和智能内存管理技术确保了对长脉冲和协议序列的快速分析

  全新
RTO2000系列高性能数字示波器同时提供杰出的性能。高分辨率(HD)模式可以将垂直分辨率提高至16Bit,从而使信号细节清晰可见。不仅信号采集的垂直分辨率获得提升,数字触发系统还同时实现了触发分辨率的提升,帮助用户捕获最小的信号细节。

通过高达一百万次/秒的波形捕获率,RTO2000系列高性能数字示波器树立了同类产品的新标杆。用户可以利用这一特征快速检测偶发异常信号。不仅如此,RTO2000系列高性能数字示波器即使在打开Histogram统计直方分析和Mask模板功能时仍可进行高速信号分析。

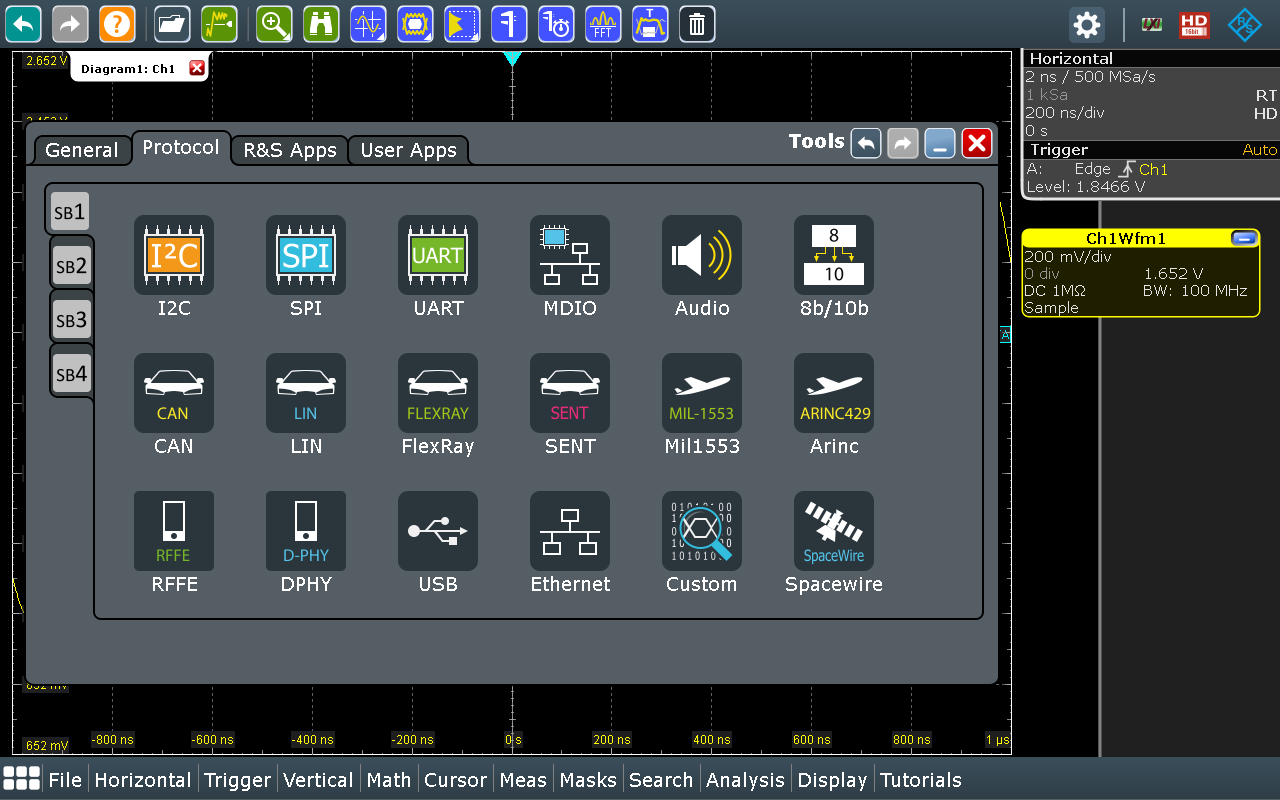

经过优化的用户接口界面使RTO2000系列高性能数字示波器更加易于操作。明亮的12.1英寸电容触摸屏支持多点手势控制和颜色编码控制,用户可以快速简便地设置仪器进行各种测量任务。SmartGrid智能网格可以实现波形显示的用户定制;Toolbar快捷菜单方便用户快速进入所需的重要工具;同时支持测量结果和仪器设置的一键存档。应用控制台提供了各种分析应用工具的直接进入,包括各种触发解码、一致性和信号完整性分析、I/Q分析、甚至包括用户自定义开发工具。
