选型指南

适用性高频电流探头

  • 发布时间:2017-08-30 14:26:27

  高频电流探头一般指频率超过100KHz的电流探头,主要与示波器配合,测量高频电流信号的质量,市面上最理想的产品为美国泰克公司的产品,海洋仪器(010-62178811)现典型推荐如下型号:MA200系列、P6021、P6022TCP202

■ MA200系列 中频柔性电流探头(用在任意示波器上)
图片1.jpg电流测量范围:500mA~450A峰值
电流与电压转换比:10A/1mV,100A/1mV
频率带宽:2Hz~1MHz(-3dB)
精度:≤1%+0.3A
可夹持导体尺寸(max):¢14.33mm 或¢22.29mm
输入信号:AC交流
电缆长度:2米
钳头外观:柔性
价格:MA200 30-300A/3V-045(¥7000元);MA200 30-300A/3V-070(¥6500元);MA200 3000A/3(¥8500元)
■ P6021A 高频电流探头(用在任意示波器上)

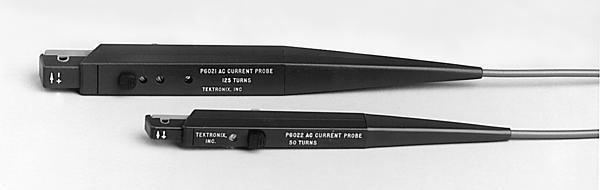

1504074048803319.jpg电流测量范围:2mA~15A峰值
电流与电压转换比:2mA/1mV,10mA/1mV
频率带宽:120Hz~60MHz(-3dB)
精度:≤3%
可夹持导体尺寸(max):¢3.8mm
输入信号:AC交流
电缆长度:1.5米
钳头外观尺寸:300×20×12mm
重量:720g(大约)(图中上面为P6021,下面为P6022)
价格:¥17900元
P6022 高频电流探头(用在任意示波器上)
1504074057836457.jpg电流测量范围:1mA~6A峰值
电流与电压转换比:1mA/1mV,10mA/1mV
频率带宽:935Hz~120MHz(-3dB)
精度:≤3%
可夹持导体尺寸(max):¢3.58mm
输入信号:AC交流
电缆长度:1.5米
钳头外观尺寸:152×10×6mm
重量:420g  (图中上面为P6021,下面为P6022)
价格:¥19700元
■ TCP202 直流耦合高频电流探头(用在带Tekprobe BNC接头示波器上)

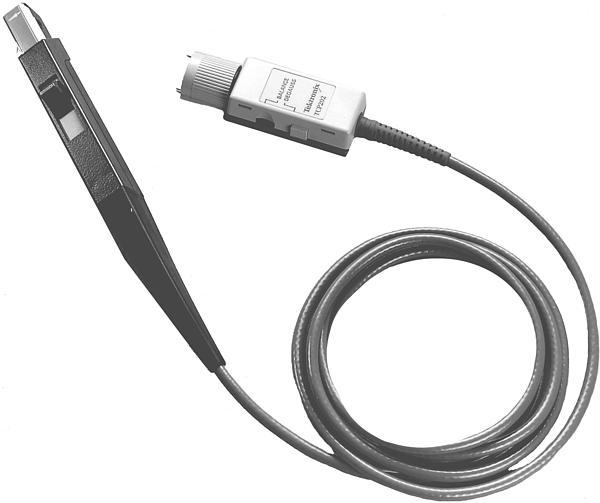

1504074076315405.jpg电流测量范围:10mA~15A峰值交流+直流
最小灵敏度:10mA/格
频率带宽:DC~50MHz(-3dB)
精度:≤1%(经过校正),±3%(典型)
可夹持导体尺寸(max):¢3.8mm
输入信号:AC交流/DC直流
电缆长度:2.2米
钳头外观尺寸:未定义
重量:190g
价格:¥26200元

版权声明:本资料北京海洋兴业科技股份限公司所有,如需转载,请注明出处!
