选型指南

特殊用途的电流钳

  • 发布时间:2017-08-30 14:33:36

  有些场合由于传送和电路的需要,需要使用小电流信号进行工作,例如过程回路控制系统,这时候能精确测量微小电流十分重要。传统上用高灵敏度万用表能解决小电流的精确测量问题,但是高精度万用表需要断开电路测量,在一些领域不能断路停电工作,根本无法做到这样。这样一些特殊使用的电流探头应用而生,它们既能避免切断电路测试电路的问题,又能提升您手头测试仪器的功能。例如:使用MN73电流探头,可使数字万用表(例如OI857)成为漏电流钳表;使用MN71电流探头,可使数字万用表能够测量电流互感器次级电流;使用K2电流探头,可使数字万用表成为测量4~20mA过程电流钳表……

■MN73 漏电流测量万能钳头
图片6.jpg电流测量范围(二个量程):10mA~2.4A有效值,100mA~240A有效值
电流与电压转换比(相应二个量程):1mA/1mV,1A/10mV
频率带宽:40Hz~10kHz(-3dB)
精度(典型值,相应二个量程):≤1%,≤2%
可夹持导体尺寸:最大¢20mm,总线汇流排20×5mm
输入信号:AC交流
电缆长度:1.5米
钳头外观尺寸:135×57×34.5mm
重量:180g
价格:¥3800元
K2 过程电流测量钳头
1504074970211712.jpg电流测量范围(三个量程):0.1mA~450mA DC,0.1mA~300mA有效值, 0.1mA~450mA峰值
电流与电压转换比:1mA/10mV
频率带宽:DC~1.5kHz(-3dB)
精度(典型值):≤1%
可夹持导体尺寸:最大¢3.9mm
输入信号:AC交流与DC直流
电缆长度:1.5米
钳头外观尺寸:111×15×25mm
重量:250g
价格:¥8000元

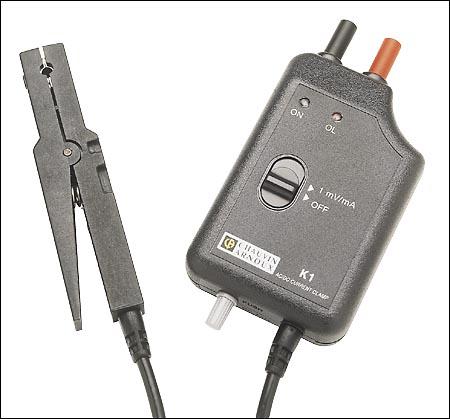

K1 小电流测量钳头
1504074979144854.jpg电流测量范围:1mA~±4.5A DC,1mA~3A有效值(正弦),1mA~4.5A峰值(方波、阶梯)
电流与电压转换比:1mA/1mV
频率带宽:DC~2kHz(-3dB)
精度(典型值):≤1%
可夹持导体尺寸:最大¢3.9mm
输入信号:AC交流与DC直流
电缆长度:1.5米
钳头外观尺寸:111×15×25mm
重量:250g
价格:¥8500元
■MN71 电流互感器次级电流测量钳头
图片9.jpg电流测量范围:10mA~12A有效值
电流与电压转换比:1mA/100mV
频率带宽:40Hz~10kHz(-3dB)
精度(典型值):≤1%
可夹持导体尺寸:最大¢20mm,总线汇流排20×5mm
输入信号:AC交流
电缆长度:1.5米
钳头外观尺寸:135×57×34.5mm
重量:180g
价格:¥3800元
■ HZ56-2 测量交直流小电流的示波器电流探头
1504074993494809.jpg电流测量范围:±30ADC/20AAC rms
电流与电压转换比:100mV/A
频率带宽:DC~100kHz(0.5dB)
分辨率:1mA
精度(典型值):≤±1%±2mA
电缆长度:BNC线缆2米
负载阻抗:≥100kΩ//≤100pF
电压安全:3.7kV/50Hz/1分钟
测量等级:CAT Ⅲ
价格:¥6134元
