集成电路(IC)的电磁兼容测试 电磁兼容测试

  • 发布时间:2018-08-03 09:17:21

  随着电子技术的飞速发展,电子产品也向着复杂化和小型化方向发展,产品的结构越来越紧凑,布线密度越来越高,这大大加剧了电磁辐射、电磁干扰以及发热问题对产品性能的影响,使得产品的电磁兼容性问题越来越突出。一方面产品在国家标准检测时不容易一次关,另一方面产品本身受到电磁兼容的影响而使得其功能不稳定,甚至功能失效等困难。

  在电磁兼容问题面前,如果缺少相应的调试和测试设备,那么工程师只能凭经验在进行电磁兼容的设计和调试,等到标准化测试中心测试后才知道不合格。有时候,整改后再去委托测试,反而发现整改没有效果或者说结果更差。这样的工作方法,不但严重的影响了工作效率,拖延了设计进程,而且对产品的质量也的确无法很好的保证,工程师也无法在实际设计工作中积累经验。

  现代电子产品的设计概念是“及早排除可能的隐患,第一次就把工作做好”。产品的电磁兼容性工作已经逐步从事后检测处理发展到预先分析评估、预先检验、预先设计,即在产品研发阶段就有针对性的开展预测分析工作,把过去用于研制后期试验测量和处理以及返工补救的费用,安排到加强事前设计和预测检验中来。

  为了实现这一目标,要求设计人员在研发过程中不光要重视产品的功能实现,而且还要对影响产品质量和可靠性的电磁兼容性和发热等问题进行系统设计,认真的对每一个元件、每一块电路以及每一个子系统进行检测和调试,对发现的问题进行故障诊断、定位和分析,并评估各种改进措施的效果,做到及时发现问题,及时解决。在产品研发过程中采取适当的工具、方法及设备,将电磁兼容设计容入到产品的整个设计过程中,会取得事半功倍的效果。

  近年来,集成电路的频率越来越高,集成的晶体管数目越来越多,集成电路的电源电压越来越低,加工芯片的特征尺寸进一步减小,越来越多的功能,甚至是一个完整的系统都能够被集成到单个芯片之中,这些发展都使得芯片级电磁兼容显得尤为突出。现在,集成电路生产商也要考虑自己产品电磁兼容方面的问题。

  北京海洋兴业科技股份有限公司(简称海洋仪器)P331-2set集成电路静电放电抗扰度测试系统,是依据IEC61000-4-2/HMM标准设计,可直接在集成电路引脚或通过耦合器在USB、LVDS、以太网等高速端口处进行有线ESD耦合,测试集成电路对静电放电的抗干扰能力。

  该系统主要由以下部分组成:

  1.P331-2,ESD 发生器;

  2.BPS 203,猝发电站;

  3.BPS 203-Client,控制软件;

  4.SM 02-01,分流器。

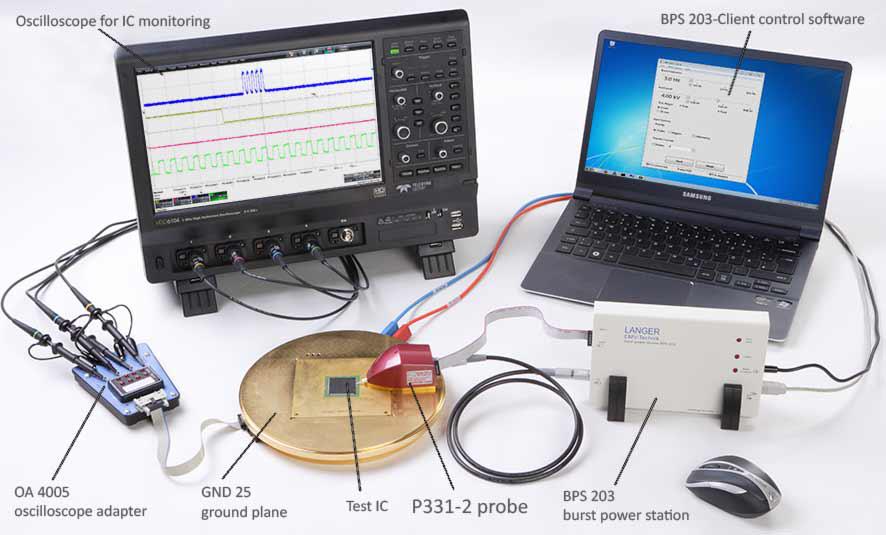

  测试系统连接图如下:

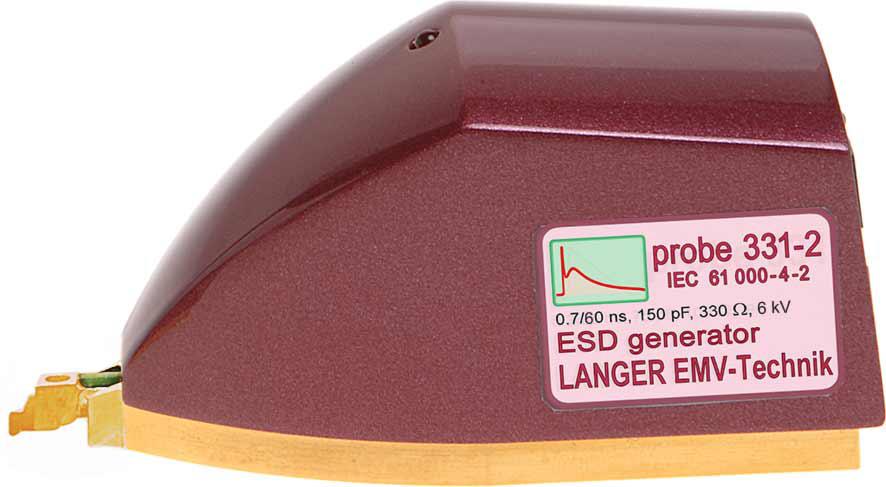

  1.1P331-2,ESD发生器

  主要用于ESD耦合,在集成电路引脚或通过耦合器在USB、LVDS、以太网等高速端口处进行有线ESD耦合。

主要指标如下:

  内阻:330Ω

  脉冲参数

  形状:0.7/60ns

  频率:0.1Hz-10Hz

  电压:±(0.1-6)kV

  重量:250g

  尺寸:(79x41x40)mm

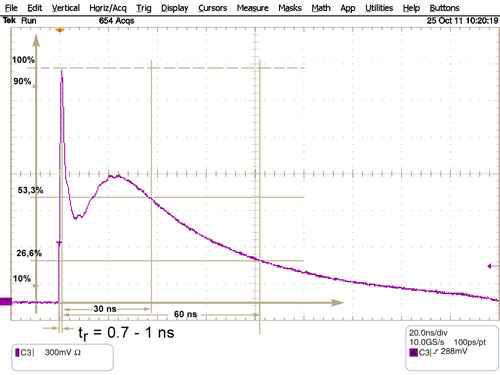

  脉冲形状(标准):

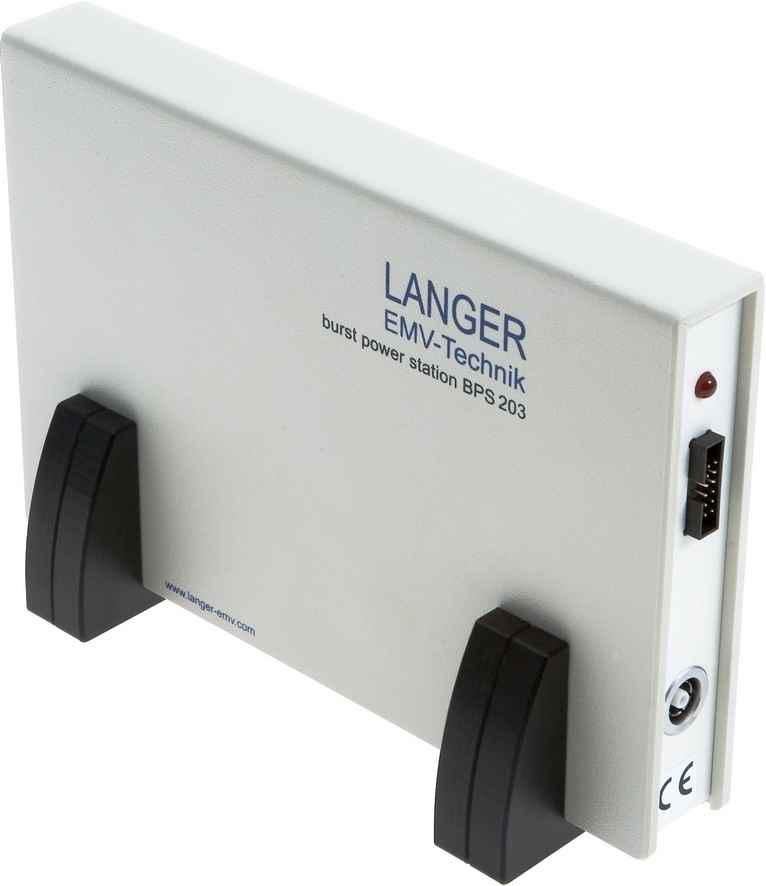

  2.BPS 203,猝发电站

  BPS 203猝发电站充当高压电源和ESD检验的控制单元。它通过USB接口与用户的PC相连接,并借助BPS 203-Client软件实现控制。

主要指标如下:

  频率范围:0.1Hz-30Hz

  输出电压:±(0.1~9)kV

  电源电压:12V/1ADC

  接口:USB

  重量:350g

  尺寸(LxWxH):(175x122x61)mm

  软件:BPS203-Client

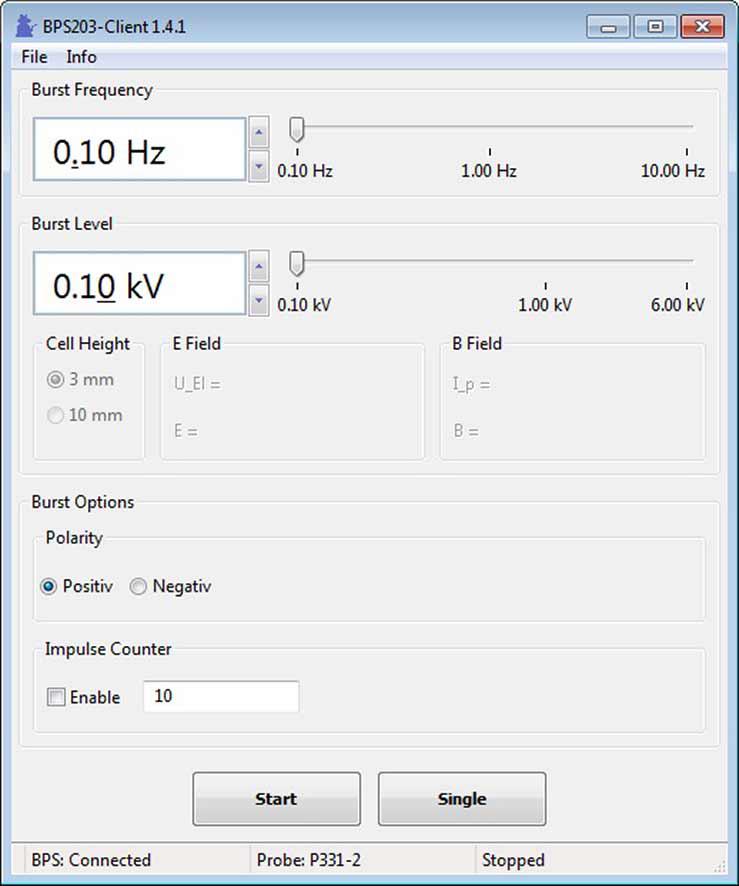

  3.BPS203-Client控制软件

  软件用于控制BPS203猝发电站以及与其相连的受测物。该软件要安装在用户的PC上。

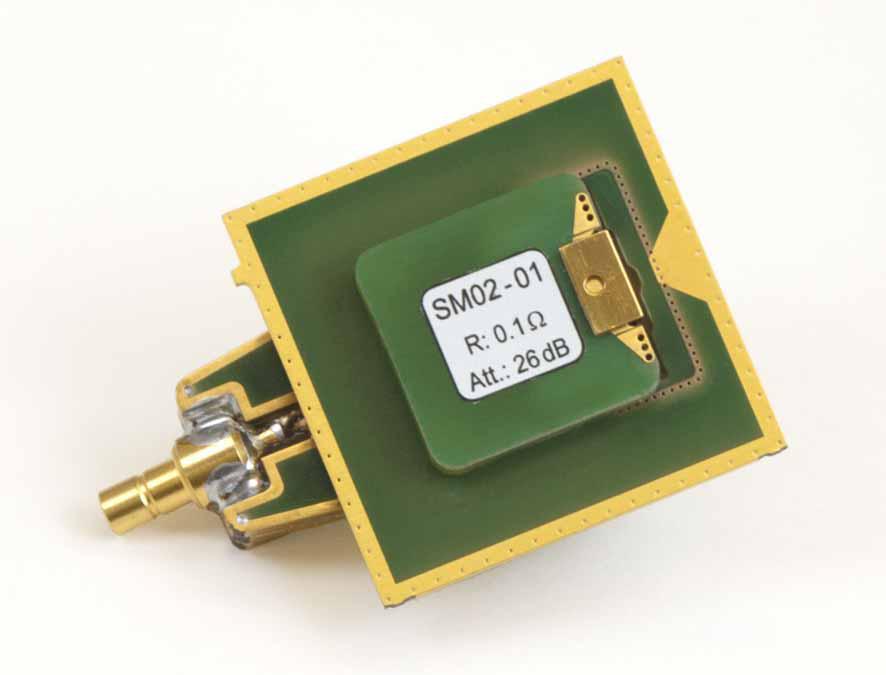

  4.SM02-01分流器

  SM02-01型分流器用于测量频率小于3GHz的快速瞬变电流脉冲。用它可以测量干扰发生器发出的电流脉冲。例如猝发序列或电快速瞬变发生器,或者ESD发生器。

主要指标:

  频率范围:DC/3GHz

  输入电阻:0.1Ω

  输出电阻:50Ω

  持久载荷能力

  猝发序列:IEC61000-4-45/50ns

  猝发重复:300ms

  每次猝发的脉冲数:100

  脉冲频率:500kHz

  电流:150A

  测量输出:50Ω,SMB

  修正系数:26dB

  单脉冲负荷能力:5/50ns,1/60ns360A

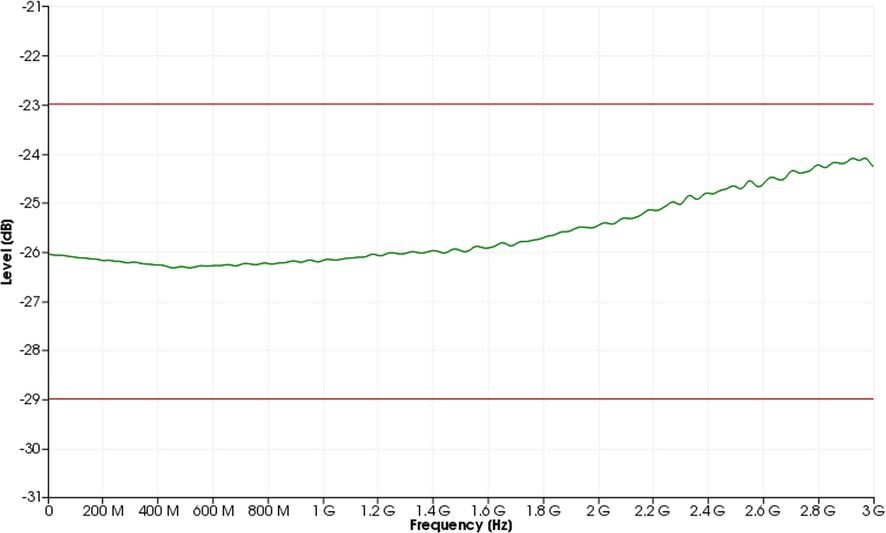

  频率特性:


版权声明:本资料北京海洋兴业科技股份限公司所有,如需转载,请注明出处!
