德国Langer电磁兼容诊断设备产品介绍

  德国Langer是一家在电磁领域(EMC)进行研究、开发、生产和培训的企业。Langer的电磁干扰发射和抗干扰能力测试技术以及集成电路测试系统为开发全过程提供支持,在全球范围内广受欢迎。其中为近场测试设计的探头时电磁工程师必备的工具,用于在产品开发期间探测PCB电磁场情况。下面将对Langer产品的特点、分类及应用做详细介绍。

  一、Langer产品的特点及分类

  近场EMI测量的结果和使用天线进行远场测量的结果无法直接进行数学转换。但是存在一个基本原理:近场的辐射越大,远场的辐射也必然越大。所以使用近场探头测量,实际上是一个相对量的测量,而不是精确的绝对量测量。

  1、Langer产品的特点

  ★专注于研发诊断测试,产品种类齐全,基本覆盖电磁兼容诊断测试所需项目

  ★独有的芯片(IC)电磁兼容诊断系统和设备、微型探头、微型干扰注入装置、小型芯片电磁干扰扫描仪,几乎没有竞争对手。国家大力发展芯片产业,未来市场广阔。

  2、Langer产品的分类


  二、Langer具体产品介绍

  (一)PCB和IC辐射发射诊断设备

  1.近场探头组

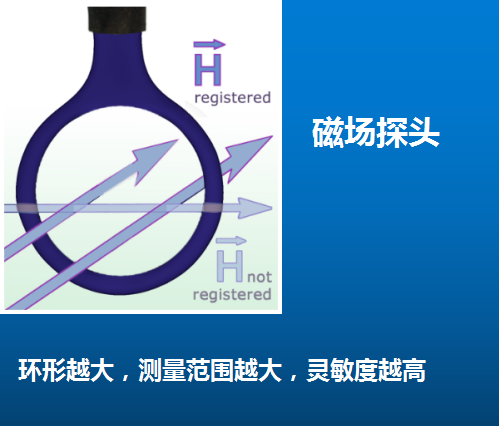

  磁场探头:接收磁场信号,一般为环形,频率范围100Khz~10GHZ

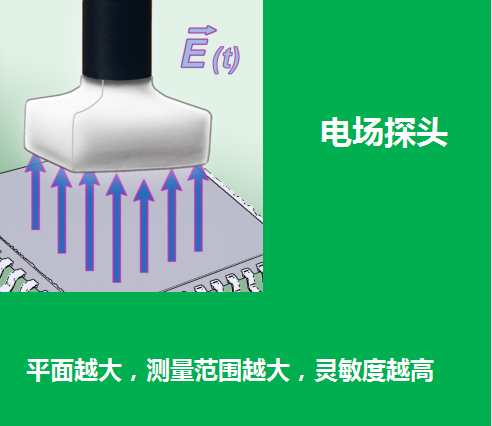

  电场探头:接收电场信号,一般为平面形,频率范围30Mhz~10GHZ

1533017578740711.png            1533017616393323.png

1533017655558028.png   1533017652230316.png

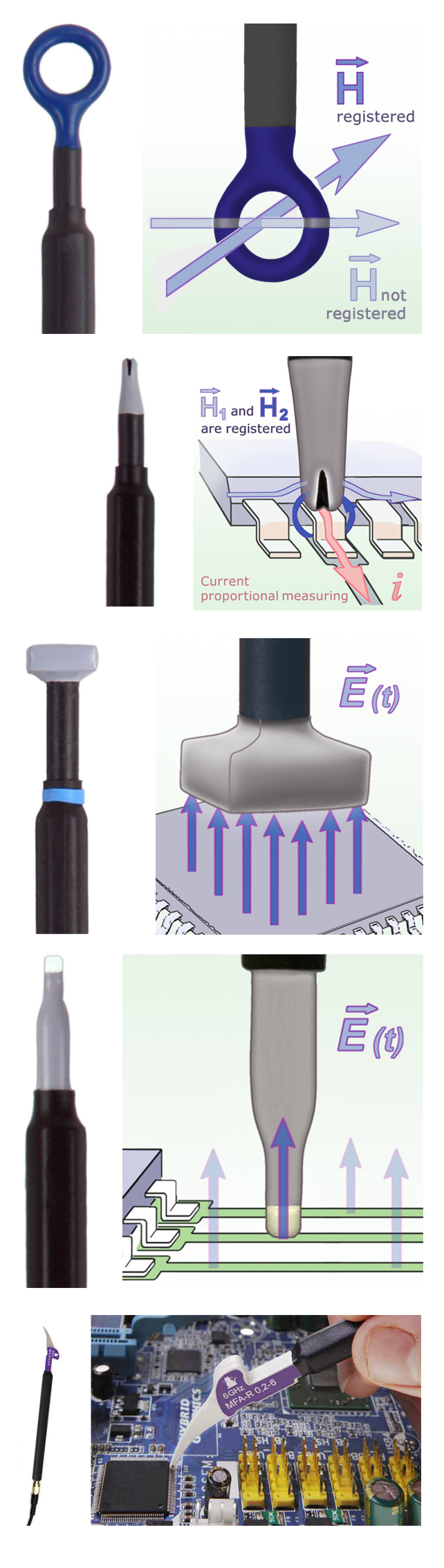

  近场探头各种形状及应用:

  LF-R50磁场探头(100KHz-50MHz):适用于检测约3cm范围内的组装件、设备或电缆。这种磁场探头会把较大的元件识别为干扰源。

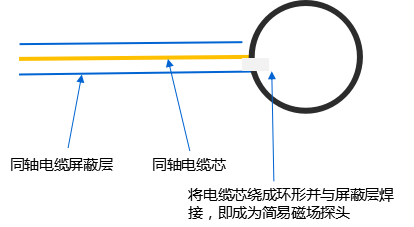

  XF-U2.5-1磁场探头(30MHz-6GHz):用于选择性测量导线、SMD组件和IC引脚中的高频电流。这个探头有一个大约0.5mm宽的磁场敏感缺口,测量时将这个缺口放在布线、IC或者电容器的连接点上。

  XF-E09s电场探头(30MHz-6GHz):这种近场探头可以检测受测对象(IC)耦合产生的电场。探头的侧面采用屏障设计,所以侧面作用的电场不影响测量结果。这种近场探头的灵敏度允许在0.5到10mm的距离检测集成电路及其他电子模块的电场。

  XF-E10电场探头(30MHz-6GHz):用于定位最小的电场,例如0.1mm宽的导线、高针数集成电路的单个引脚等发射的电场。测试时将该电场探头放置在受测物体上。

  MFA01set微型探头组(1MHz-6GHz):该探头组的分辨率高,在磁场测量方面性能优异。它可以测量频率范围在6GHz以下的磁场。如信号线、SMD-元件(0603-0201)或集成电路板的引脚。

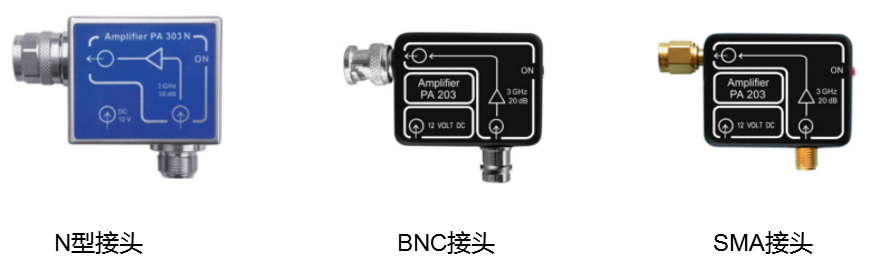

  2.前置放大器(低噪声放大器)

  用于放大小信号,以便在频谱仪上更清晰的显示出信号,一般为必选设备。

  • 频率范围:100K~3GHz/6GHz

  • 接头:SMA/BNC/N

  • 阻抗:50欧姆

  • 增益:20dB/30dB(放大器主要指标)

  • 供电:12v直流


  低噪声放大器常见的几个接头类型,给客户推荐产品注意接头类型的兼容。


  3.EMI扫描仪

  PCB或IC电磁干扰源于干扰传播路径自动测试分析

  • 频率范围:100K~3GHz/6GHz

  • 测量范围:(400x600x125)mm

  • 包含自动测试软件

  • 需使用频谱仪


海洋仪器自研的EMI扫描仪,售价是Langer的一半!

  4.耦合网络-LISN(阻抗稳定网络)

  用于耦合到电源线上的传导干扰信号的测试。主要用于汽车电子行业。

  • 频率范围:100K~1GHz

  • 电压:50V   电流:10A

  • 接头:SMB

  • 阻抗:50欧姆

  • 插入损耗:10dB


  (二)PCB和IC辐射发射诊断设备

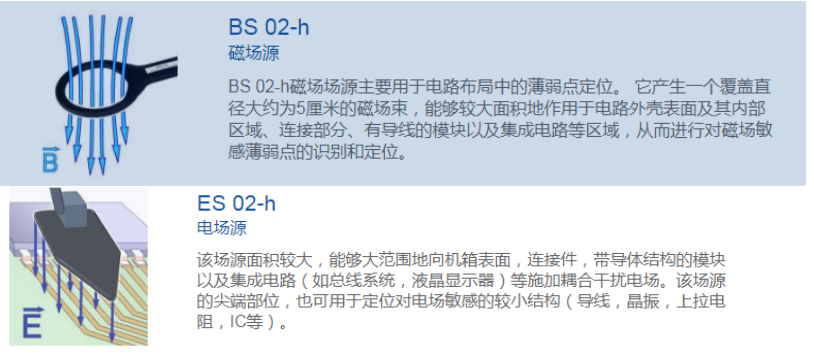

  1、干扰注入探头组

  Langer该类设备主要用于PCB测试

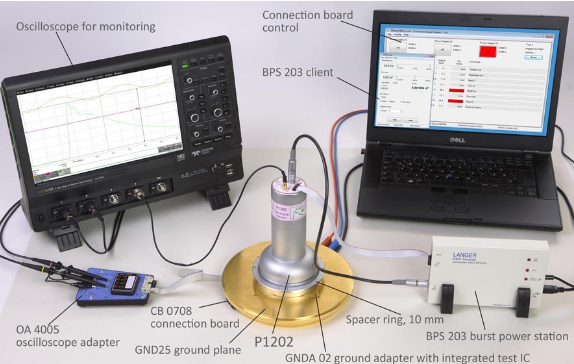

  2、静电、脉冲群、射频干扰波形发生器

  Langer该类设备主要用于IC(芯片)测试,用于分析干扰信号在被测件内部的传播形式及干扰信号对被测件测影响大小。需配合示波器、信号源、功率放大器和测试软件组成测试系统。


  三、Langer产品的主要应用

  电子设备及零部件、芯片的电磁兼容问题诊断,帮助工程师找到问题,完善产品电磁兼容设计


版权声明:本资料北京海洋兴业科技股份限公司所有,如需转载,请注明出处!
