使用RS MXO58、Pico 4824A的八通道示波器助力您完成多路测试,引领测量新尖端

  • 发布时间:2024-07-03 14:50:39

分析数字电源管理系统为什么要八通道示波器

随着半导体工艺技术的不断升级。为了提供更低的电压范围、更细致的电压间隔、更快的电压切换、更大的电流输入以及更高的电源效率,数字电源管理系统需要采用多相供电系统。现在一般采用多于6相供电,工作频率相同的条件下,多相供电输出了更多波头,滤波后直流电的纹波系数更小,因此供电质量更高,为设备的稳定工作奠定了坚实基础。


采用多相供电系统(一般多于6相),同时输出多于6路的电压和电流,根绝负载的变化,关闭部分供电回路相位数。需要同时观测多于6路的输出信号,使用一般的4通道示波器是无法做到的,PicoScope 4824A八通道高分辨率USB示波器或RS的MXO58八通道台式示波器可以帮助完成多相数字电源管理系统的测试。

PicoScope 4824A八通道高分辨率USB示波器:

PicoScope 4824A具有16位高垂直分辨率、20MHz带宽、256MS缓存、和80MS/s高速采样率,4824A具有强大动力和功能性,因此能输送准确结果。

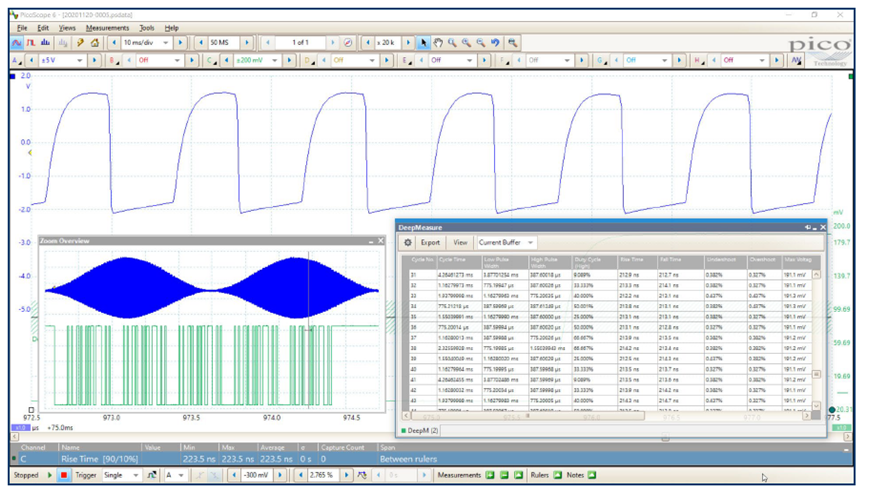

PicoScope 4824A特别适合于针对高压和电流及低压控制信号进行的各种功率测量。为了获得最佳结果,请将差分电压探头与电流钳TA167组合使用。为了提高电源设计的效率和可靠性,示波器可显示和分析待机功耗、涌浪电流和稳态功耗。PicoScope对真实RMS、频率、峰间电压和THD等参数的内置测量和统计,可以实现电力质量的精确分析。

非线性负载和现代电力转换设备可产生具有显著谐波含量的复杂波形。这些谐波会导致设备和传感器内部不断变热、变速驱动器内点火不良,以及电机内转矩脉动,从而降低其效率。16位PicoScope 4824A能够精确测量失真,典型情况下可高达第100次谐波。在供应侧,还可以检查电压骤升、骤降、抖动、中断以及长期的电压和频率变化等电力质量问题,确保其符合规定标准。

在3相配电系统中,在各相之间特征化和平衡负载非常重要。由于具有多达八个通道,PicoScope 4824A可监控3相及中性系统中所有4根导线上电流和电压的波形。这有助于识别可能导致断路器跳闸或变压器和导线过热的各种失配现象。


R&S MXO58八通道台式示波器:

MXO58台式示波器,八通道,带宽最高可升级至2GHz,最大采样率2.5Gs/s,标配12位垂直分辨率、每通道500M存储深度、8支700M电压探头。


能源效率和电源效率在电子设计中非常重要。数据中心、汽车电气化和可再生能源开发推动着宽禁带功率半导体的发展。为了满足下一代电源的研发需求,R&S®MXO5提供创新性的电源转换测试性能和功能。

示波器具有八路通道,能够深入洞察三相和六相电机驱动与逆变器。R&S®MXO5支持多达八个有源探头,包括并行的高压差分探头和电流探头。18位HD模式结合数字触发,提供出色的分辨率,能够准确进行测量和触发。



所有电子电路都需要在合适的时间以适当的功率幅度进行上电和断电。电源序列非常复杂,并且具有重复性。R&S®MXO5可以同时观察多达八路模拟通道和八个参考波形。

除了通道数量之外,示波器还需要具备足够的存储深度以支持更长的记录时间,并提供充足的采样率来观测较小的信号事件。R&S®MXO5标配500Mpoints的存储深度。

R&S®MXO5的偏置范围高达5V,最大灵敏度为0.5mV/div,能够测量电源纹波和噪声。即使配备10个无源探头,示波器也能以5mV/div的灵敏度准确观测50V范围内的直流信号。结合快速频谱分析功能时,R&S®MXO5可以查找EMI问题并显示频谱分量,有助于更加快速地识别噪声源。
