通过USB线导入和导出数据及设置

  • 发布时间:2018-12-06 15:37:19

  借助RTB2000/RTM3000/RTA4000数字示波器,您可以通过LAN实现远程控制与交互。此类示波器结合了基于USB的连接标准媒体传输协议(MTP)。

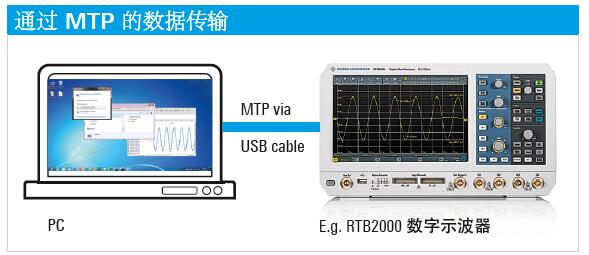

  通过MTP的数据传输


  将示波器后部的USBB类设备端口连接到个人电脑的USB主机端口,并且使用以下功能:

  ▎无需任何编程,即可轻松导出示波器波形数据以便后期分析(比如Excel)

  ▎快速确定与示波器当前设置相关的SCPI命令;通过设置文件将新的SCPI命令从您的个人电脑发送到示波器

  ▎根据示波器当前显示图像轻松检索文件

  ▎轻松更新示波器固件

  媒体传输协议(MTP)

  MTP用于传输便携式设备中的文件,比如通过USB线将文件从RTB2000/RTM3000/RTA4000数字示波器传输到个人电脑。通过该协议,您可以将设备插入个人电脑的USB端口,从而访问图片和音频内容以及其他媒体。MTP是WindowsMedia框架的一部分。2008年,USBImplementersForum纳入MTP并将其作为USB规范的一部分。

  USB连接

  通过USB线将个人电脑连接到RTB2000/RTM3000/RTA4000。个人电脑的USB主机端口(A类)连接到示波器后部的USB设备端口(B类)。类似于将手机连接到个人电脑时会出现一条弹出消息一样,个人电脑也会显示一条弹出消息,询问您是否想要连接到示波器。

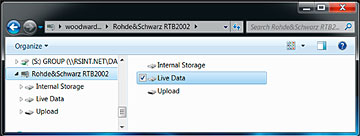

  随后,主目录(内部存储、实时数据以及上传)出现。


  依次单击LiveData–Channel–AcquisitionMemory,可以访问示波器的波形文件(.csv文件)。这些文件可保存,并且可直接在Excel或其他基于个人电脑的分析工具中打开。

更多资料请下载:通过 USB 线导入和导出数据及设置.pdf
