存储记录仪触发功能有哪些？

　　触发功能是存储记录仪的设置功能中很重要的一部分。进行高速瞬态记录时，用人的手去进行开始/停止是不可能的，而更为复杂的类型的开始/停止利用此触发功能则可以轻松完成。

　　以下介绍存储记录仪所具备的触发功能的相关内容。

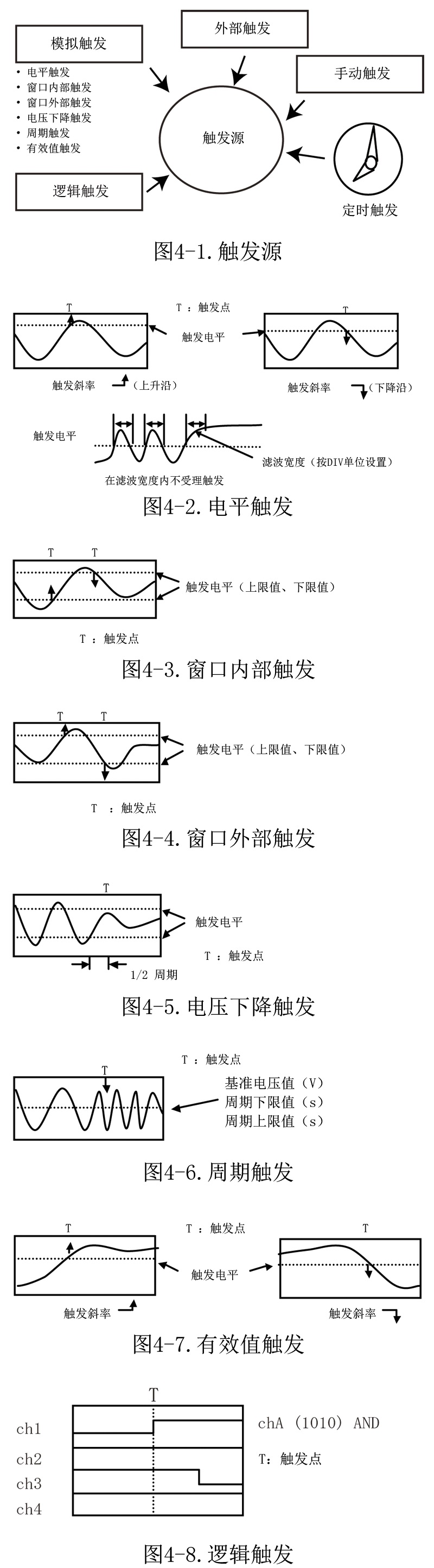

　　存储记录仪的触发源类型如图4-1所示。除了手动触发以外，各触发源之间按AND/OR来进行触发。另外，模拟通道之间以及逻辑通道之间也分别可以各自按AND/OR的条件来进行触发。

　　■电平触发

　　输入信号超过或低于所设触发电平则触发成立。

　　另外，为防止由干扰引起的误触发，可设置触发滤波器。

　　■窗口内部触发

　　输入信号进入所设的上下限范围时触发成立。

　　■窗口外部触发

　　输入信号偏离所设的上下限范围时触发成立

　　■电压下降触发

　　工频电源（50/60Hz）专用的触发，可检测瞬间电压下降、瞬间掉电等。设置峰值（或有效值），输入信号低于这个值时触发成立。

　　■周期触发

　　偏离所设时间宽度时触发成立。可利用频率变动等进行触发。

　　■有效值触发

　　可利用有效值电平进行触发。

　　■逻辑触发

　　通过逻辑输入的逻辑类型进行触发。

　　■定时触发

　　在指定的开始时间以及停止时间内在每个指定的时间间隔进行触发。

　　开始　　　'00-1-1 0:00

　　停止　　　'00-1-2 0:00

　　时间间隔　1:00

　　■外部触发

　　通过外部信号进行触发。利用无电压接点信号以及5–0V的信号进行触发。另外，外部触发有输入和输出2个，可通过连接另一台存储记录仪进行输出，同步进行触发。

　　■手动触发

　　通过按下操作部分的手动触发键进行触发。
