EMI预应性检测方案套件

  • 发布时间:2017-07-31 11:23:17

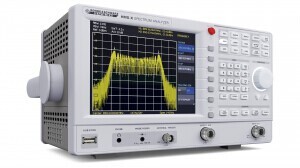

一、新型HMS-X频谱分析仪单元:升级和多功能,应有尽有

德国惠美推出新系列频谱分析仪,以合理的成本来解决EMI调试。新型HMS-X频谱分析仪单元具有易进行EMI诊断的综合特点,并且设计上也非常容易升级。其基本概念:选择如跟踪发生器或前置放大器的硬件已经集成在每台仪器里,通过凭证码,用户随时随地可激活,在购买时也可随基本单元仪器订购。该HMS-X频谱分析仪也可作为电磁兼容性套件(EMC-sets)的一部分,与LISN和一系列用来定位干扰源的近场探头一起来进行EMI预应性检测。


“我们最初的意图是要找寻我们的客户在其频谱分析仪内升级跟踪发生器的方法,”惠美产品管理主管Kai Scharrmann解释道:“我们经常从那些购买了HMS频谱分析仪但没有跟踪发生器硬件的客户那里收到这方面的需求,并且一直存在,不幸的是,直到HMS-X频谱分析仪出现前,我们不得不让他们失望。”

新型HMS-X频谱分析仪单元的概念将改变这种现状,它有一个基本单元仪器和三个选项,可以随时随地完成升级:

1、EMC选件:与EMC测试软件结合,具有准峰值检测功能(quasi-peak),其在EMC预前合规性测量显得非常重要。以前HMS仪器独立存在的前置放大器已经成为了HMS-X EMC电磁兼容性选项的内置部分。

2、3G带宽选件:使标准1.6GHz带宽升级到3GHz。

3、TG跟踪源选件:让用户自由选择是否购买带或不带跟踪信号发生器。

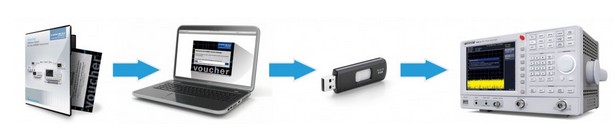

实现以上三个选项升级,非常简单,详见文章“惠美示波器和频谱仪升级系统”:


二、EMC选项:EMC预前合规性测量

与CISPR兼容的EMC电磁兼容性选项配备有滤波器、软件和前置放大器,在预合规性领域将其转换成通用多种测量工具。

该操作简单有效,性价比好。当检测干扰时实际会发生什么?电磁干扰主要分为电压或相关的电流,例如辐射导体中的电磁波或电流。为了使这些干扰“看得见”,在这一点上所有一切都需要相应的传感器或探头。

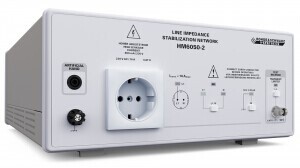

三、HM6050-2D两线V型人工电源网络

预应性检测中,HM6050-2D两线V型网络是确定传导干扰的重要工具,指标符合按照CISPR 16-1和VDE 0877-1指令。HMS-X频谱分析仪与LISN连接后(line impedance stabilization network线性阻抗稳定网络),使用EMC电磁兼容性选项非常有用。

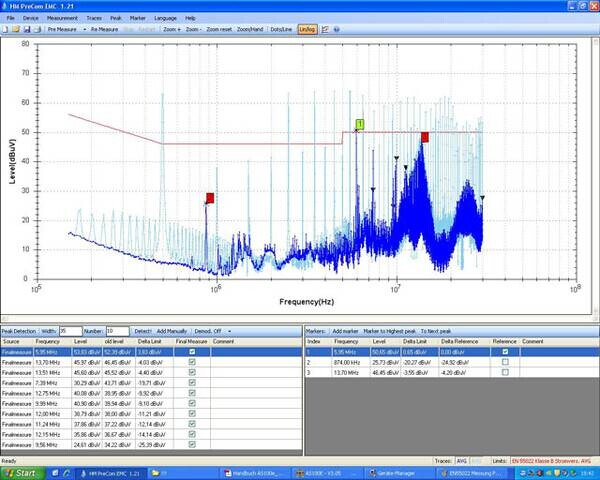

虽然频谱分析仪模式对要分析的干扰频谱提供了一个快速总揽,通过HMExplorer软件使用,接收机模式允许以下测量:与高达30MHz传导干扰的合规测量几乎兼容。软件管理所需滤波器的应用,并显示该干扰限值。它允许进行快速预应性测量以及综合、部分预编程的测试场景。值得一提的是,根据CISPR标准,HMS-X准峰值滤波器既在硬件,也通过软件支持,这有助于避免单纯基于软件滤波器的缺陷。

根据他们的应用,扩展滤波器量程、额外的小带宽、一个特别窄的扫描范围(100Hz)、在零跨度模式里的视频触发,这些性能在接收机模式以及频谱分析模式都非常有用。频率计数器标记也值得注意:它允许精确的频率读数下降到几赫兹。

有了这套设备,HMS-X频谱分析仪在接收机模式,同时结合LISN,在一定程度可以代替一个高端测试接收机,其配备的软件让您方便记录测量值。

一旦通过内部测量或者测量实验室定义了干扰,下一步是找到导致干扰的原因。基于速度考虑,HMS-X频谱分析仪显然优于测试接收机。可选的前置放大器增加了水平灵敏度(典型值-135dBm)。为了到达满灵敏度,非常有必要相应调整参考电平。
四、近场探头:物超所值

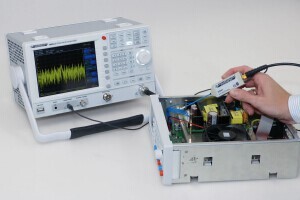

HZ550近场探头适合定位干扰源、检测干扰敏感的位置、验证屏蔽措施、评估发射频谱和识别辐射元件。专为短距离转换设计的探头,结果来自从测量的磁场或电场到测量的电流和电压。探头包括一个前置放大器,它直接通过HMS-X频谱分析仪主机供电。

HZ551电场探头在可用探头中灵敏度最高,在整个指定的频率范围内全方位接收干扰。该探头用来捕捉一个组件或仪器的总辐射,并且它提供干扰频谱的总体情况。例如:该探头可用于重现服务人员提供的EMC测试结果,或是简单测试屏蔽措施的效果。此外,对于检测证书,电场探头允许你进行相对测量。通常,这种探头测量时与DUT被测物的距离大约为1米。

已通过电场探头检测到的干扰频率可以通过磁场探头近距离来定位该干扰源。HZ552探头专为高分辨率设计。例如:HZ552探头可用来快速确定IC芯片是否是很强的干扰源;扫描屏蔽措施、看是否有泄露;检查持续干扰的电缆或管路。

uH磁场探头用来分析在小型SMD元件和线路上的H场,和在接地板里检测干扰电流。探头不仅对磁流的变化敏感,为满足电磁兼容目的,甚至能够检测接地板里的干扰电流。这并不测量绝对电流,而是其变化速率。探测信号幅度与磁流的变化成正比,并且在激活电流里独立变化。因此,该探头适用于怎样进行电磁兼容措施测量的首要和总体分析;可准确检测出干扰源,并对所采用的电磁兼容措施有效性提供一个很好的指标。

HZ555用于所有这些地方:低信号电平需求测量的地方、探头导致的电容加载会干扰测量结果的地方。因其输入电容<0.3pF,探头允许对发生在电路板和元件上的EMC措施进行特定的评估。专利设计原理,使用探头时不需要单独的地线。
五、EMC测量套件:组合式一站解决电磁干扰问题

具有综合特征的惠美EMC套件,提供近乎完美的EMI预认证测试全方位解决方案。开发时使用这些套件的优点直接明了----研发阶段避免到电磁兼容专业部门。这不仅明显降低开发成本,且更容易缩短研发时间。EMC-SET1和EMC-SET2提供相关的设备以及软件,进行可靠地电磁兼容预认证测试,对于预算有限的客户和工程师,在进行新产品研发过程中EMI故障的排出,进行全方位的解决和测试,在排除EMI干扰上它们总是一个可靠的伙伴。

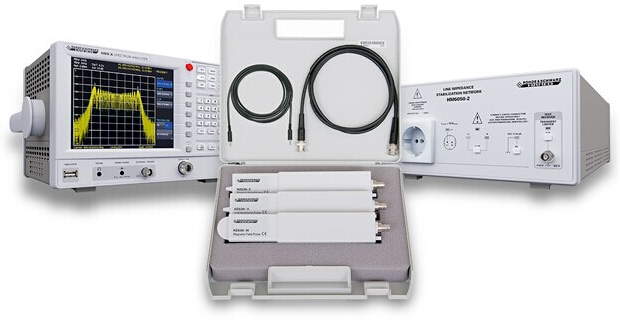

EMC-SET1:1G电磁干扰预应性检测套件


EMC-SET1预应性套件用于分析典型的EMC问题,1G套件含HMS-X频谱分析仪、HMS-EMC选项、HZ530近场探头、、和适合EMC预应性的HMExplorer软件:

HMS-X频谱分析仪单元

● 频率范围:100kHz~1.6GHz

● 频谱纯度:优于-100dBc/Hz(在100kHz)

● 快速扫描范围:20ms~1000s

● 接收机模式含准峰值检波器

● 多种检波器:自动-、最小-/最大、-峰值、采样、RMS、平均值、准峰值

HM6050-2D线性阻抗稳定网络

● 频率范围:9kHz~30MHz(CISPR 16)

● 人工手连接器,内置可选限幅器

HZ530三种组合近场探头

● 三种有源宽带探头,适合1GHz频率的EMI诊断

● H-field probe磁场探头×1

● High-impedance probe高阻抗探头×1

● E-field probe电场探头×1

EMC PreCom 2.00软件:EMC模块一部分,传导测试软件HMExplorer。

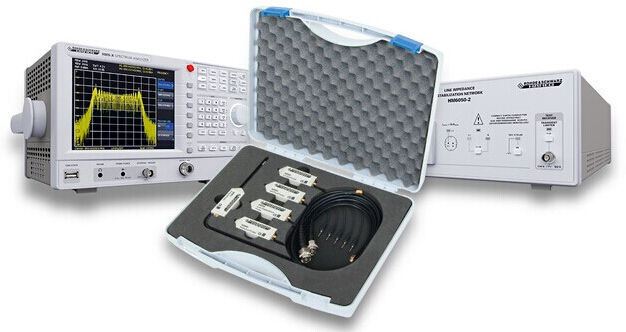

EMC-SET2:3G电磁干扰预应性检测套件


EMC-SET2预应性套件用于分析典型的EMC问题,3G套件含HMS-X频谱分析仪、HMS-EMC和HMS-3G选项、HZ540近场探头、HM6050-2D人工电源网络、适用EMC预应性HMExplorer软件:

HMS-X/3G频谱分析仪

● 频率范围:100kHz~3GHz

● 频谱纯度:优于-100dBc/Hz(在100kHz)

● 快速扫描范围:20ms~1000s

● 接收机模式含准峰值检波器

● 多种检波器:自动-、最小-/最大、-峰值、采样、RMS、平均值、准峰值

HM6050-2D线性阻抗稳定网络

● 频率范围:9kHz~30MHz(CISPR 16)

● 人工手连接器,内置可选限幅器

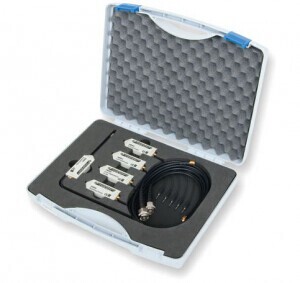

HZ540三种组合近场探头

● 三种有源宽带探头,适合3GHz频率的EMI诊断

● H-field probe磁场探头×1

● High-impedance probe高阻抗探头×1

● E-field probe电场探头×1

EMC PreCom 2.00软件:EMC模块一部分,传导测试软件HMExplorer。
