产品介绍：

OI-EAS系列电磁干扰扫描仪是一款具有四高特征的产品：高性能、高柔性组合、高性价比、高端技术；也是一款自主品牌国产化的电磁兼容测试设备，产品参考GB9254、GB18655、GJB151B、IEC61697-3等电磁兼容测试标准进行设计。

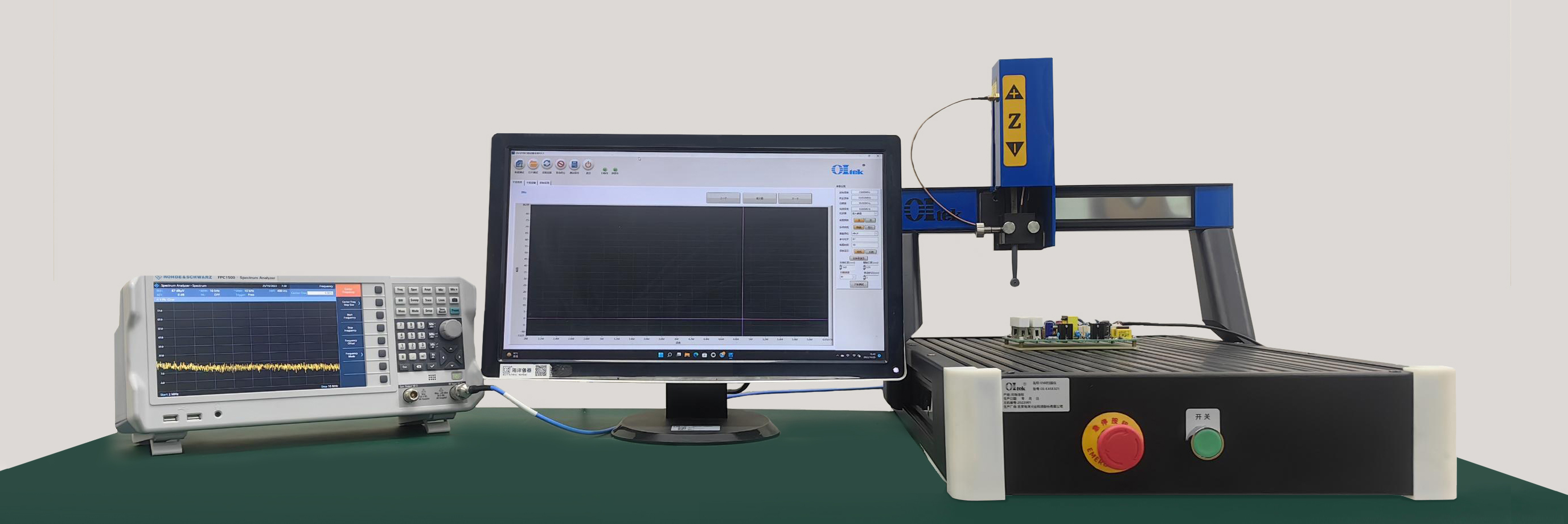

OI-EAS系列EMI扫描仪是一套四向定位系统，与近场探头和频谱干扰接收机相结合，完成PCB板或类似电源适配器、智能穿戴电子设备等小型电子产品以及芯片的辐射骚扰自动测试；可用于测试PCB板、小型电子设备、器件等产品的电磁兼容性，精度可达±0.05mm。具有非常友好的设备兼容性，可兼容市面上主流的频谱、接收机和近场探头组等。

产品特点：

采用高端技术

提供高精度四向定位装置，范围可达400×300×200mm，重复定位精度更是高达±0.05mm。

应用广泛

应用于PCB板、小型电子设备、器件等产品的电磁干扰成像，帮助工程师直观的看到干扰源及传播路径。可应用与研发阶段的电磁干扰分析，也可应用于生产阶段的EMI一致性批量抽检。

兼容性强

兼容市面上流行的多品牌、多型号的频谱分析仪、EMI接收机或近场探头组，频率覆盖范围：9kHz～40GHz，满足不同的测试需求。

OIEMI-Scanner专业软件

OIEMI-Scanner软件支持多品牌、多型号频谱分析仪、EMI接收机，是一款评估软件，旨在对PCB板、小型电子设备、器件等产品的电磁兼容性（EMC）测量进行可靠采集、快速交互式可视化和复杂分析。该软件可在PCB板、小型电子设备、器件等产品上方的某一平面或某一空间范围内进行检测，可显示测量结果，从而精确快速地评估近距离磁场和电场，并对测量结果进行多种处理和分析；它还能方便地输出图像和数据，生成测试报告，如文档或进一步的数学分析。

多种选件，柔性组合

◆ 不同尺寸规格电磁屏蔽箱，有效隔绝环境电磁干扰，保证测试准确性；

◆ 不同性能频谱分析仪、EMI接收机，覆盖9kHz～40GHz频率，满足不同测量需求；

◆ 不同规格近场探头选件，覆盖100kHz～40GHz频率，适应不同被测对象；

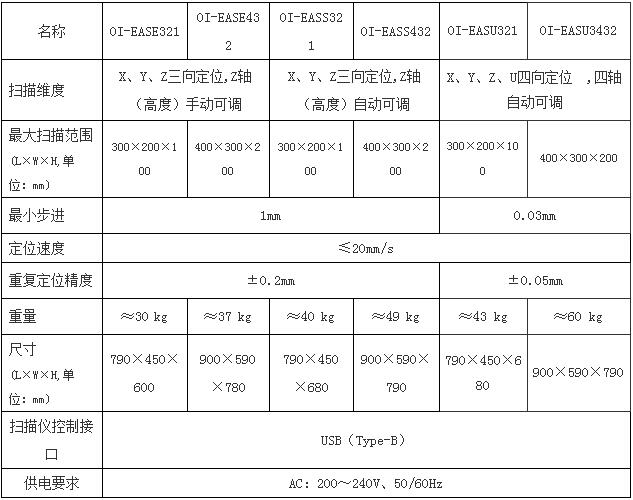

技术参数：

订货信息：

OI-EASE321：EMI扫描仪，300mm×200mm×100mm扫描范围

OI-EASE432：EMI扫描仪，400mm×300mm×200mm扫描范围

OI-EASS321：EMI扫描仪，300mm×200mm×100mm扫描范围

OI-EASS432：EMI扫描仪，400mm×300mm×200mm扫描范围

OI-EASU321：EMI扫描仪，300mm×200mm×100mm扫描范围

OI-EASU432：EMI扫描仪，400mm×300mm×200mm扫描范围

标准配置：含三向定位主机×1、电源线×1、射频连接线×1、中文使用手册×1、
网络连接线×1、OIEMI-Scanner软件CD×1、USB线×1。

推荐选件：

OI-EC10：高性能移动式微波暗室，尺寸1m×1m×1m（L*W*H）

OI-EC15： 高性能移动式微波暗室，尺寸1.5m×1.5m×1.5m（L*W*H）

HMS-X：经济型频谱干扰接收机，频率100kHz～3GHz，含主机、电源线

FPC1500：经济型频谱分析仪，含主机、FPC-K43接收机功能、电源线

FPL系列频谱分析仪：多款可选，最高频率7GHz，含主机、电源线，详细规格另行索取

ESL系列EMI接收机：多款可选，最高频率6GHz，含主机、电源线，详细规格另行索取

ESRP系列EMI接收机：多款可选，最高频率7GHz，含主机、电源线，详细规格另行索取

N9030A/B系列PXA信号分析仪：多款可选，最高频率50GHz，详细规格另行索取

4051A/B/C/D/E系列频谱分析仪：多款可选，最高频率26.5GHz，详细规格另行索取

PA203：前置放大器，20dB增益，频率100k~3GHz，BNC或SMA连接器可选

PA303：前置放大器，20dB增益，100k~3GHz，BNC、N型或SMA连接器可选

PA306：前置放大器，30dB增益，频率100kHz~6GHz，SMA连接器

UBBV DC20：前置放大器，20dB增益，频率DC~20GHz，SMA连接器

EM5030LF：无源磁场探头 3件套，频率9kHz～50MHz，SMB连接器

HZ-15：无源近场探头组，5件套，频率30MHz～3GHz，SMB连接器

HZ-17：无源近场探头组，2件套，频率30MHz～3GHz，SMB连接器

GKT-008：经济型无源近场探头组，4件套，频率150kHz～3GHz，SMA连接器

XF1set：无源近场探头组，5件套，频率30MHz～6GHz，SMA连接器

SX-R 20-1：无源磁场探头，单只，频率1GHz～20GHz，SMA连接器
